Соединение печи и расстоечной камеры (только мод. XL415)

Подсоединение прибора с помощью кабеля RJ45

Прибор XL415 разработан для подсоединения к печам BakerLux™ и другим комбинированным

моделям Bakertop™ (за исключением моделей больших габаритов или оснащенных колесиками).

Приборы подключаются к печи посредством RJ45 соединителей, расположенных в задней части

печей, которые подсоединяются автоматически.

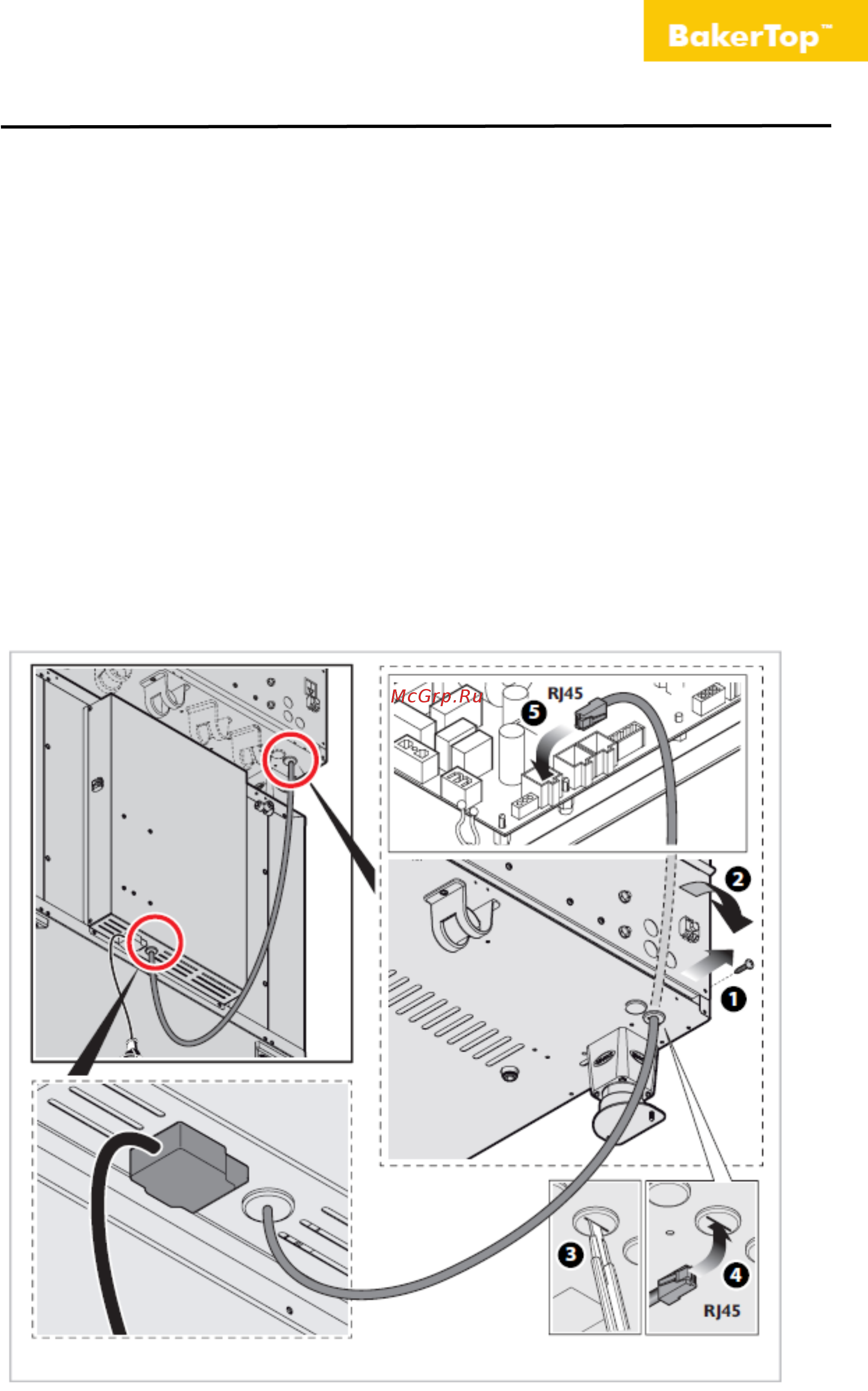

1. Отключите все приборы от электросети.

2. Снимите заднюю панель печи, за которой находится блок питания (если установлено

несколько печей, подсоедините расстоечную камеру к одной из них).

3. С помощью резца сделайте вертикальный разрез в одной из резиновых крышек на панели в

задней части печи.

4. Протяните конец кабель RJ45 от расстоечной камеры через щель.

5. Подсоедините конец кабеля к соответствующему гнездовому разъему силовой печатной

платы. (можно подключить к любому из трех разъемов).

6. Установите обратно защитную крышку и закрутите винты.

7. Снова подключите все приборы к электросети.
