PT
Instalação

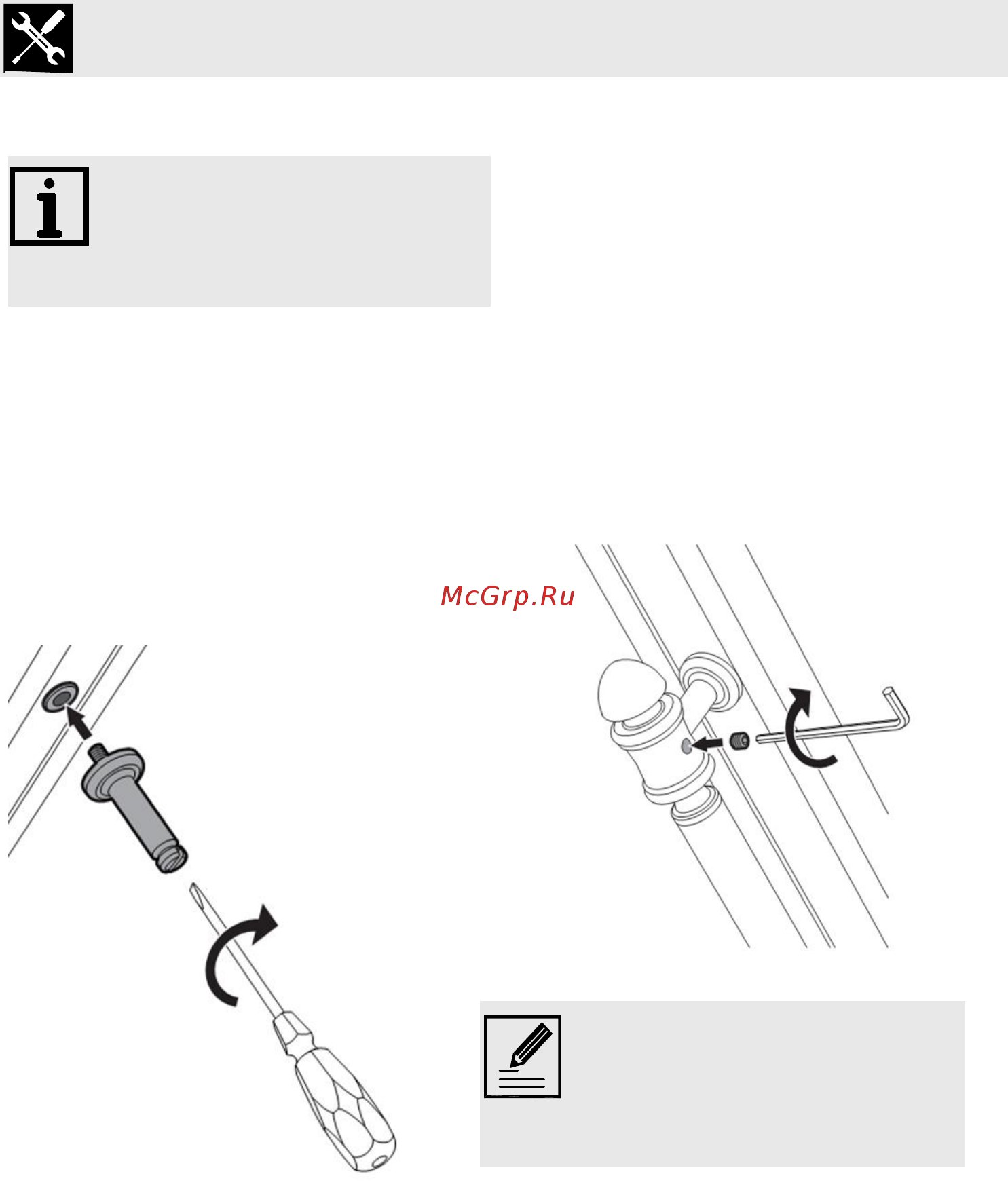

Montagem dos corrimões
Os corrimões fornecidos são
parte integrante do produto e é
necessário fixá-los no dispositivo
antes de instalá-lo.
Nas partes laterais da estrutura, há
4 furos roscados úteis para a
montagem
do corrimão.
Para cada furo roscado, usar uma
chave de fenda com ponta de corte
para parafusar os suportes do
corrimão fornecidos
Posicionar o corrimão nos suportes.
Para cada corrimão, tentar encaixar
paralelamente os dois suportes nas
ranhuras do corrimão.
Com uma chave allen de 2 mm,
apertar os parafusos sem cabeça com
sextavado interno nos furos de fixação
adequados, a fim de fixar o corrimão
nos
suportes.
Por razões estéticas, colocar o
corrimão com os furos de
fixação virados para baixo.
6
