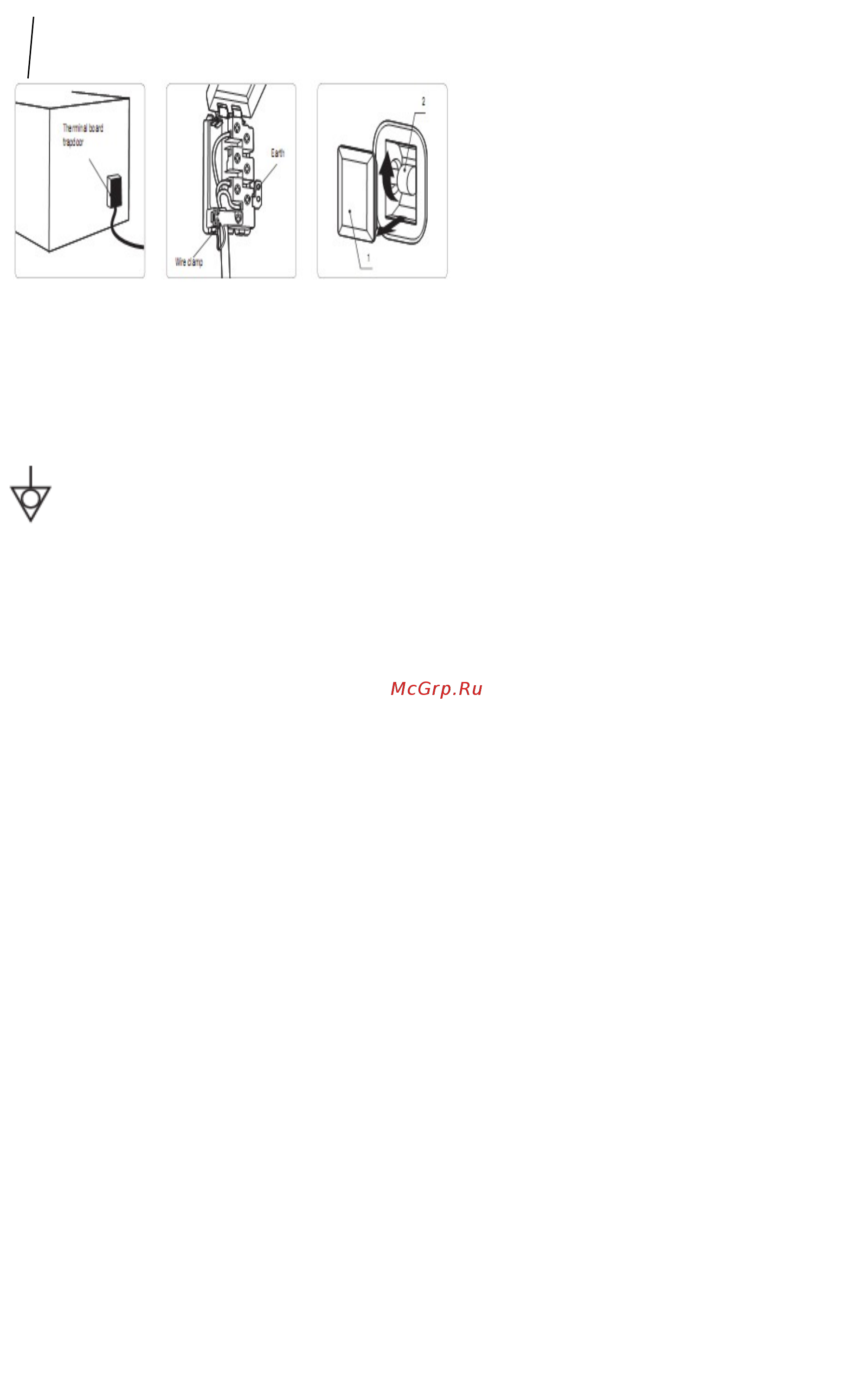

Рис. 1 Рис. 2
! Примечание: При подключении моделей, скомплекованных клеммными зажимами вместо клеммной колодки,
необходимо снять среднюю панель на задней стороне печи и провести подключение согласно схеме, изображённой на
наклейке. После этого установить панель на место.
2.4 Эквипотенциальная система
Оборудование должно включать эквипотенциальную систему, эффективность которой должна быть проверена
должным образом в соответствие с действующим законодательством. Это подсоединение должно производиться между
разным оборудованием посредством клемм, обозначенных символом ниже. Эквипотенциальный кабель (провод) должен иметь
минимальное сечение 10 мм
2
.
2.5 Подключение к водопроводу
(только для моделей, оснащенных пароувлажнением)
Необходимо поместить механический фильтр и кран-вентиль между водопроводом и оборудованием.
В соответствие с требованиями действующего законодательства оборудование оснащено трубкой в ¾ дюйма.
Перед подсоединением водопроводной трубы к оборудованию, пожалуйста, дайте (позвольте) некоторому количеству воды
циркулировать, чтобы очистить трубу от каких-либо загрязнений.
Давление воды, которая используется в оборудовании, должно быть между 1 и 3 бар и максимальная температура - 30°C.
2.6 Подсоединение канализационного слива
Вода, сливающаяся из сливной выводящей трубы, может быть очень горячей (90°C). Поэтому для таких подсоединений должны
использоваться трубы, подходящие для высоких температур.
2.7 Слив воды
Вы обнаружите сливную выводящую трубу сзади печи. Её необходимо подсоединить к открытому канализационному сливу в
соответствие с действующими нормами (правилами) посредством жесткой (неподвижно закрепленной) или гибкой теплоустойчивой
трубы; диаметр трубы не может быть менее, чем диаметр канализационного отверстия. Длина трубы не может быть более одного
метра. Сливная труба должна заходить, по крайне мере, на 20 см на канализационное отверстие, чтобы позволить стекать жидкости
(отходам). Шланг, подсоединяемый к сливной трубе, должен иметь внутренний диаметр 25 мм и крепится при помощи хомута.
2.8 Вытяжка камеры приготовления
Отверстие для вытяжки камеры приготовления располагается с тыльной части печи сверху. Не накапливайте никаких предметов
и/или материалов около отверстия, поскольку это может вызвать блокировку выхода дыма (газа). Рекомендуется разместить печь
под вытяжным зонтом. Ширина зонта от стены крепления должна быть такой, чтобы во время открытия двери горячий воздух
попадал в зону вытяжки.
3. Использование печи
Важно:
Перед первоначальным использованием печи рекомендуется включить её на максимальную температуру и оставить нагреваться
на один час. В течение этого времени может появиться (неприятный) запах и дым из-за клея (связывающего вещества)
термоизоляции и масел печи. Рекомендуется оставить открытым окно для вентиляции воздуха.
5
Крышка клеммной
панели
