Moнтаж кухонной вытяжки

a) разметить на стене вертикальную линию,

обозначающую центр кухонной плиты, снять

нижнюю панель (нижнюю часть вытяжки),

приложить корпус вытяжки (рис. 1 поз. A) к стене, выравнивая его

отмеченный центр по вертикальной линии на стене,

Внимание: необходимо убедиться, что корпус «А» также выровнен по

горизонтали.

b) разметить на стене места под монтажные отверстия.

c) просверлить размеченные отверстия с помощью сверла, диаметр

которого соответствует приложенным распорным колышкам, забить

колышки, а затем привинтить корпус кухонной вытяжки «А» к стене при

помощи приложенных в комплекте монтажных шурупов.

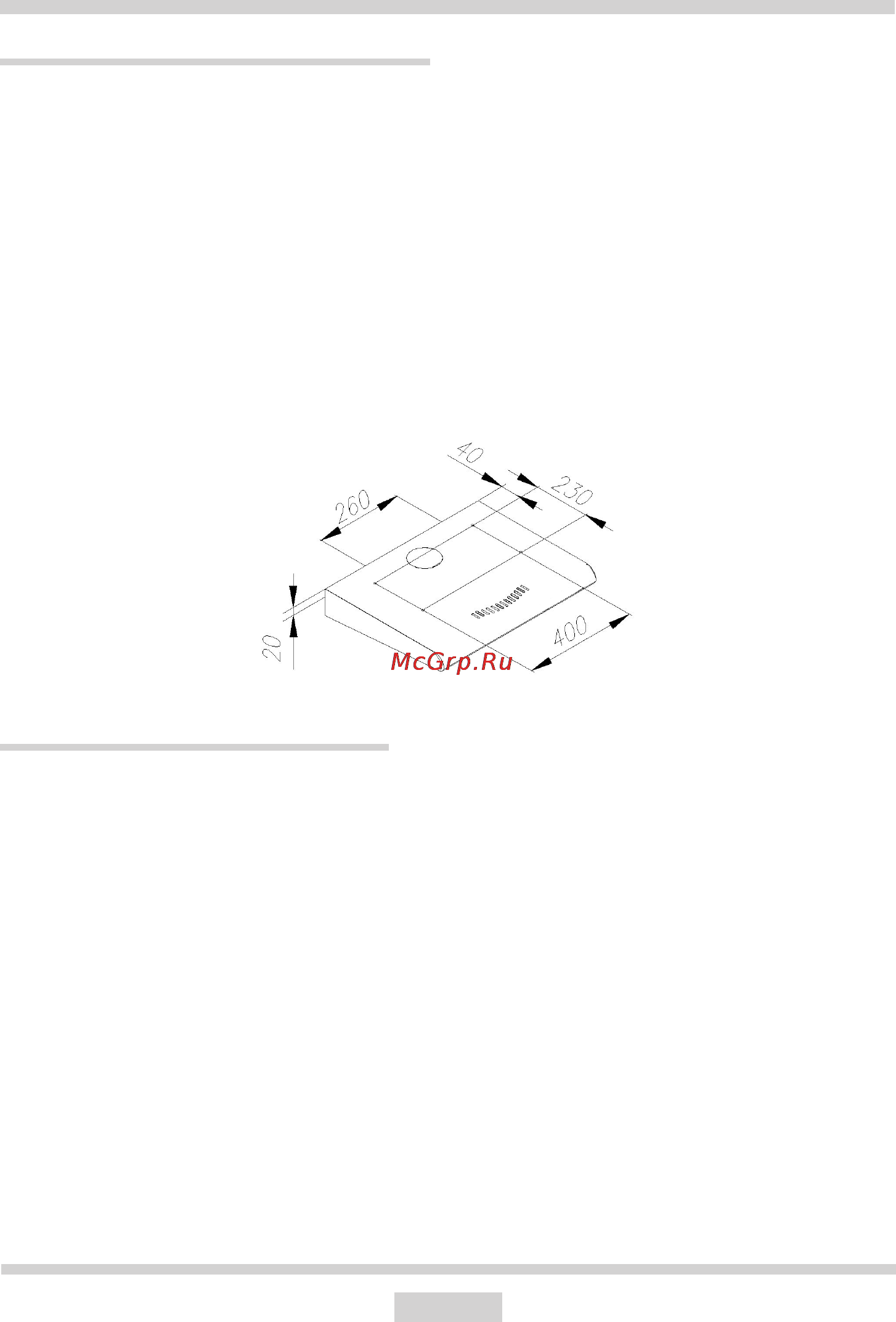

Технические данные

рис.3

Moнтаж встраиваемой вытяжки

a) сделать бумажный шаблон с разметкой расстояния между монтажными

отверстиями в верхней части корпуса вытяжки и отверстия для выхода

воздуха (только в версии режима рециркуляции воздуха),

b) просверлить необходимые отверстия в нижней полке навесного шкафа и

закрепить корпус вытяжки при помощи приобретенный заранее шурупов.

Внимание:

- если вытяжка будет работать в режиме рециркуляции воздуха, не следует

закрывать отверстия для отвода воздуха, имеющиеся в верхней части

корпуса вытяжки.

- если вытяжка будет работать в режиме отвода воздуха, а отверстие

для отвода воздуха находится над шкафом, то в остальных полках также

необходимо сделать дополнительные отверстия под воздуховодную трубу.
