10
уклона к баку. Объем расширительного бака может быть легко вычислен исходя из общего объема системы.
Если общий объем системы – Vs, то объем расширительного бака должен быть:
VG= 8 х VS / 100 (литров)
В более практическом плане, только с помощью номинальной тепловой мощности котла (QK) в КВт объем
расширительного бака должен быть:
VG = 2,15 х QK (литров)
Расчет диаметров предохранительных трубопроводов между котлом и расширительным баком
___
Диаметр подачи предохранительной линии (мм) dSV=15 + 1,5 х √QK
___
Диаметр обратки предохранительной линии (мм) dSV=15 + √QK ,
где QK – мощность котла в КВт

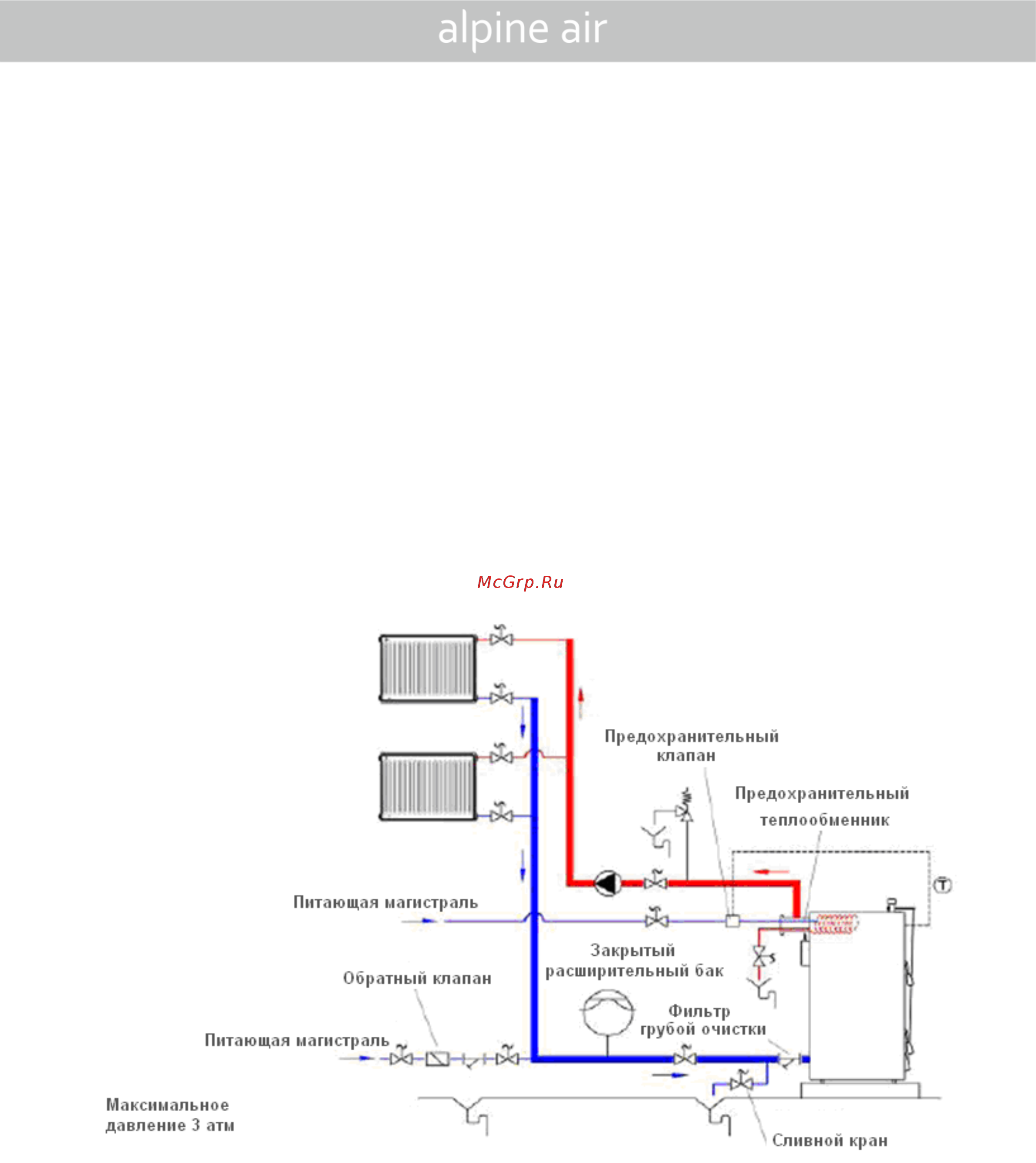

Напорная (закрытая) система отопления
Котел Solidmaster может быть смонтирован в напорной системе отопления согласно приведенной схеме с
использованием дополнительного комплекта подключения предохранительного теплообменника.
Предохранительный теплообменник содержит:
1. Теплообменник (медный змеевик, интегрированный в трубопровод подачи)
2. Предохранительный клапан
3. Вспомогательную арматуру
Для монтажа предохранительного теплообменника:
