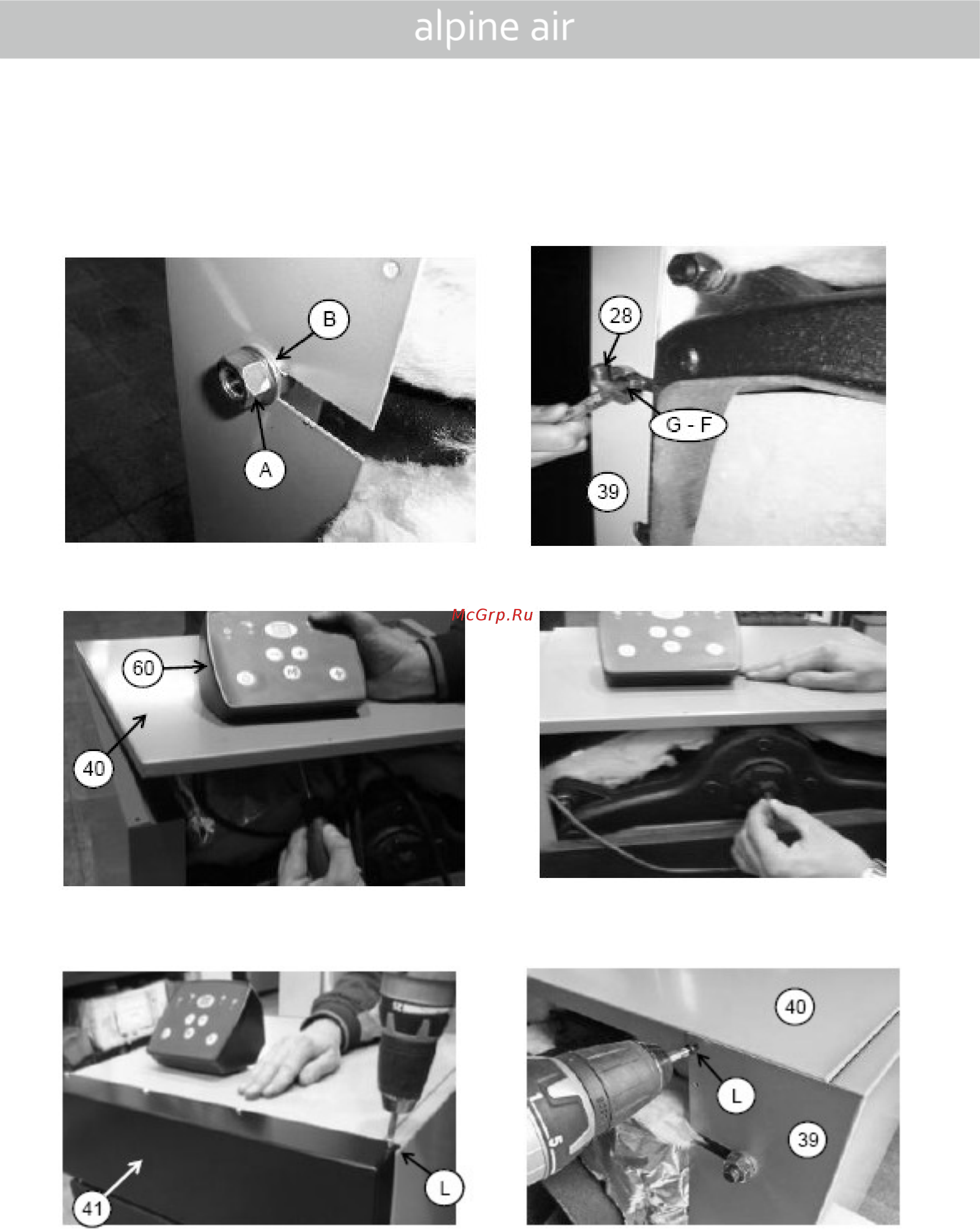

5.Заднюю часть левой боковой панели закрепите на шпильках между двумя гайками M12 c использованием

шайбы А13 как показано на рисунке.

6. Точно также закрепите правую боковую панель. Перед монтажом передней панели ослабьте гайки М8 (G),

которые используются для крепления петель передней дверцы, затем поместите края передней панели под

шайбы А8 (F). После того как вы правильно расположите панель закрепите ее гайками М8. Вы можете

установить петли, проверив предварительно правильность закрытия дверцы.

7. Установите панель управления (60) на верхней крышке (40) перед непосредственным монтажом верхней

крышки как показано на рисунке. Затем протяните контрольную трубку через отверстие в верхней панели и

закрепите сенсор в гильзе на передней части котла.

8. Если верхняя панель не устанавливается прямо между боковыми панелями, ослабьте гайки, которые их

фиксируют и измените положение боковых панелей. Закрепите боковые панели. Прикрутите переднюю панель

(41) шестью саморезами S4.2x9.5 (L) к верхней и боковым панелям. Прикрутите заднюю часть верхней панели

к обеим боковым панелям такими же саморезами (см. рисунок).
