7 Порядок работы
7.1 Включение водонагревателя
7.1.1 Проверьте наличие воды в системе путем открытия разборного
крана.
7.1.2 Перед включением необходимо проверить водонагревателя
автоматический выключатель: если он отключен - включить.
7.2 Порядок работы с водонагравателем
7.2.1 В управляется с пульта управления.одонагреватель
7.2.2 СЕТЬ Переключите выключатель в положение ВКЛ. Световой
сигнал выключателя сообщает о том, что напряжение на пульт СЕТЬ
поступает.
7.1.3 Установите требуемую мощность включением выключателей
СТУПЕНИ МОЩНОСТИ. Номинальная мощность каждой ступени
(секции) указана в разделе 11.
Внимание! Наиболее оптимальная работа водонагревателя достигает-
ся: при включении ступеней в порядке возрастания номеров, а при от-
ключении - в порядке убывания номеров.
Включившиеся световые сигналы сигнализируют о том, что напря-
жение поступает на ТЭНы этих ступеней. Если температура воды в во-
0
донагревателе выше 75 С, то напряжение на ТЭНы поступать не будет
и световые сигналы ступеней, находящихся в работе, не включатся.
7.1.4 Допускается небольшой шум при работе пульта управления.
Рисунок 2.
- 9 -
- 8 -
Сеть
ПУСКАТЕЛЬ
I секции
на ТЭНы I секции
Зажимы для сети
N
C
В
A
ПУЛЬТ УПРАВЛЕНИЯ
с пульта управления
К
и
р
ы
м
а
ш
Н
к
а
Э
с
Т
ПУСКАТЕЛЬ
II секции
на ТЭНы II секции
ПУСКАТЕЛЬ
III секции
на ТЭНы III секции
А
В
С
К
и
р
ы
м
а
ш
Н
к
а
Э
с
Т
А
В
С
А
В
С
А
В
С
А
В
С
К
р
и
ы
м
а
ш
Н
к
а
Э
с
Т
А
В
С
ПУСКАТЕЛЬ
IV секции
на ТЭНы IV секции
А
В
С
К
р
и
ы
м
а
ш
Н
к
а
Э
с
Т
А
В
С
ПЛАТА
УПРАВЛЕНИЯ
Датчик
терморе-
гулятора
(4 шт)
Термо-
выклю-
чатель
(2 шт)
ВОДО-
НАГРЕ-
ВАТЕЛЬ
II секцияI секция III секция

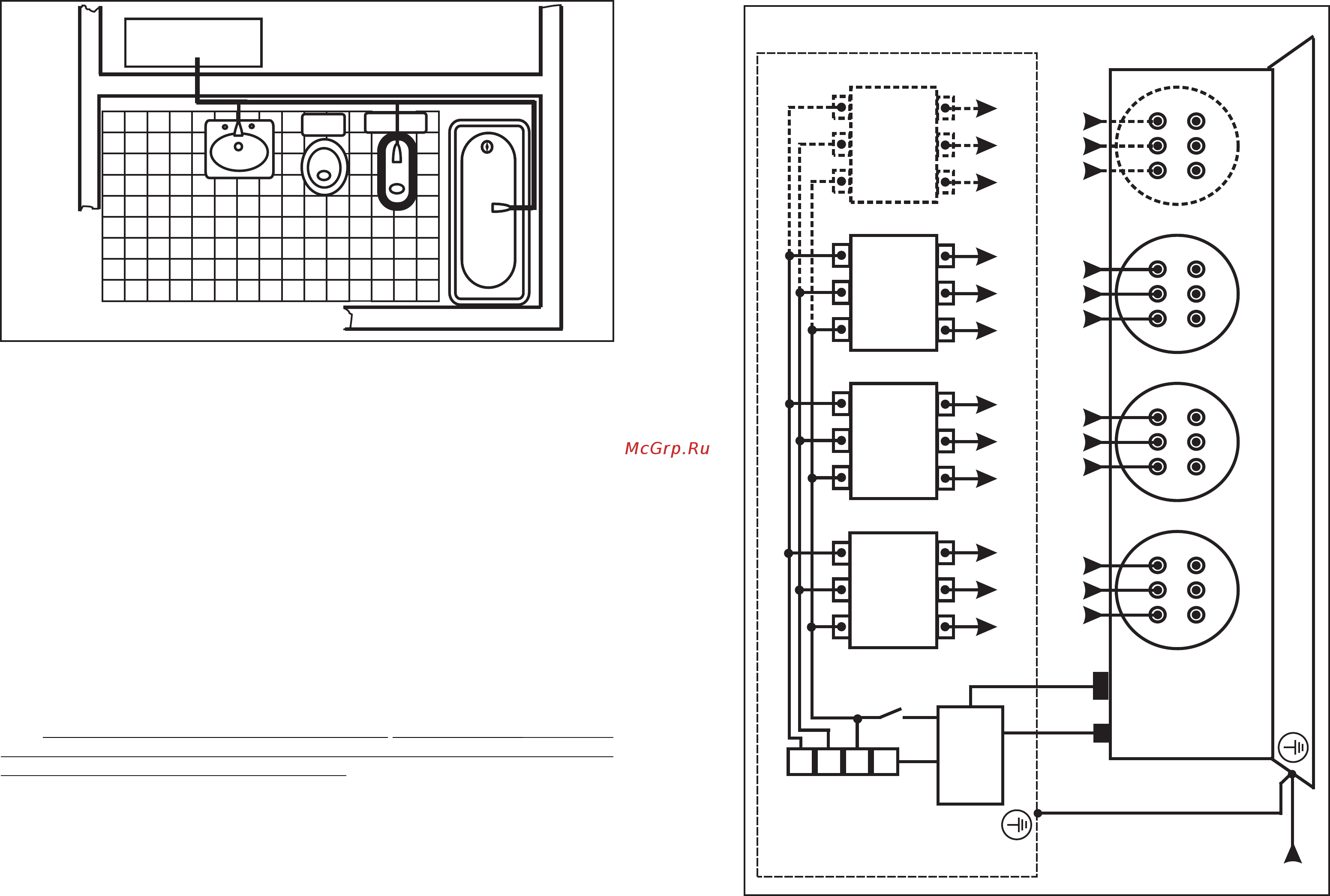

Рисунок 3 - Электрическая схема подключения
IV секция
РЕ
ЭПВНЭПВНЭПВН
