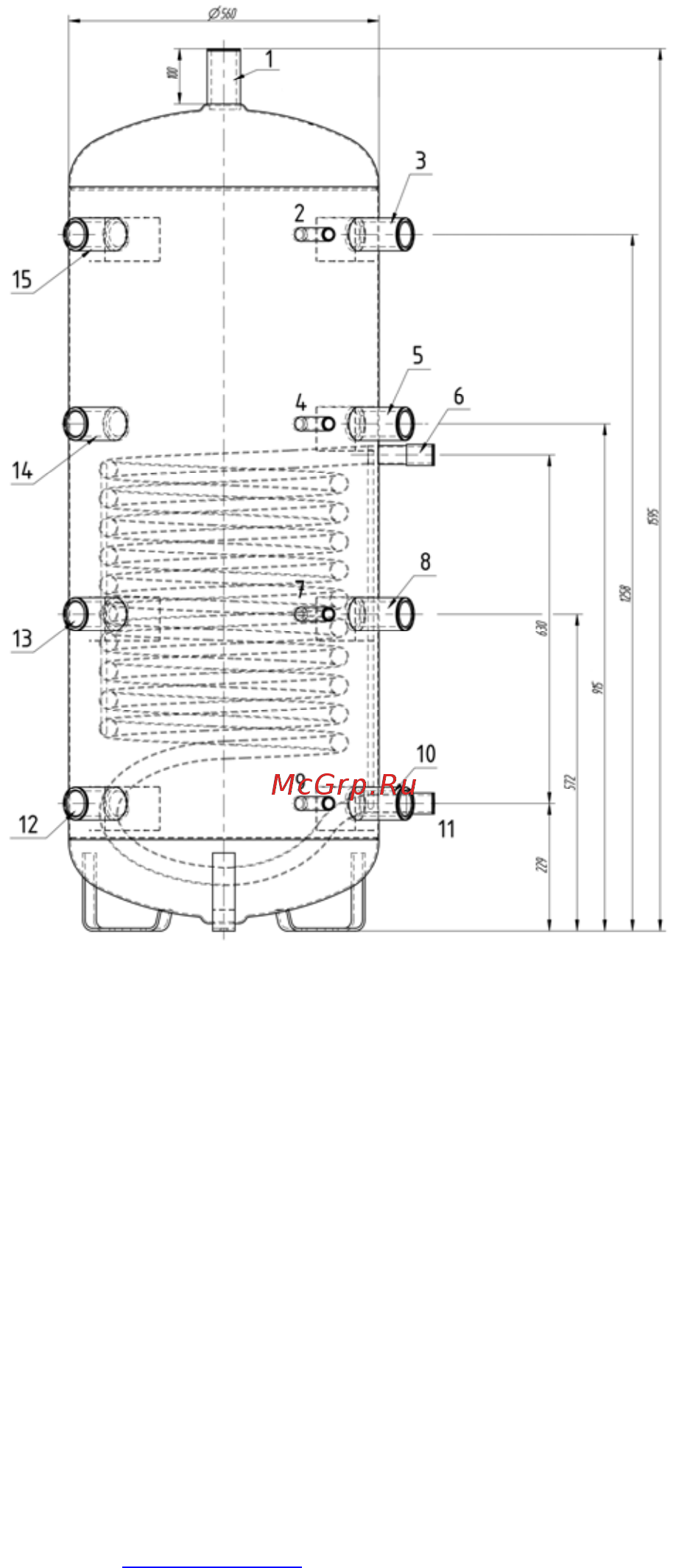

Рис. 1.

Габаритные размеры буферных накопителей PT300 и PT300C и пат-

рубков

1. верхний патрубок Rp6/4”, 2.,4.,7.,9. патрубки термостатов Rp1/2”,

3.,5.,8.,10. патрубки для ввода и отвода теплоносителя Rp6/4”, 6.,11. патруб-

ки теплообменников Rp1”, 12.,13.,15. патрубки для ввода и отвода теплоно-

сителя Rp6/4”, 14. патрубок для дополнительного ТЭН-а Rp6/4”

Выступают патрубки на 100 мм, патрубки теплообменников на 120 мм.
