Соединения

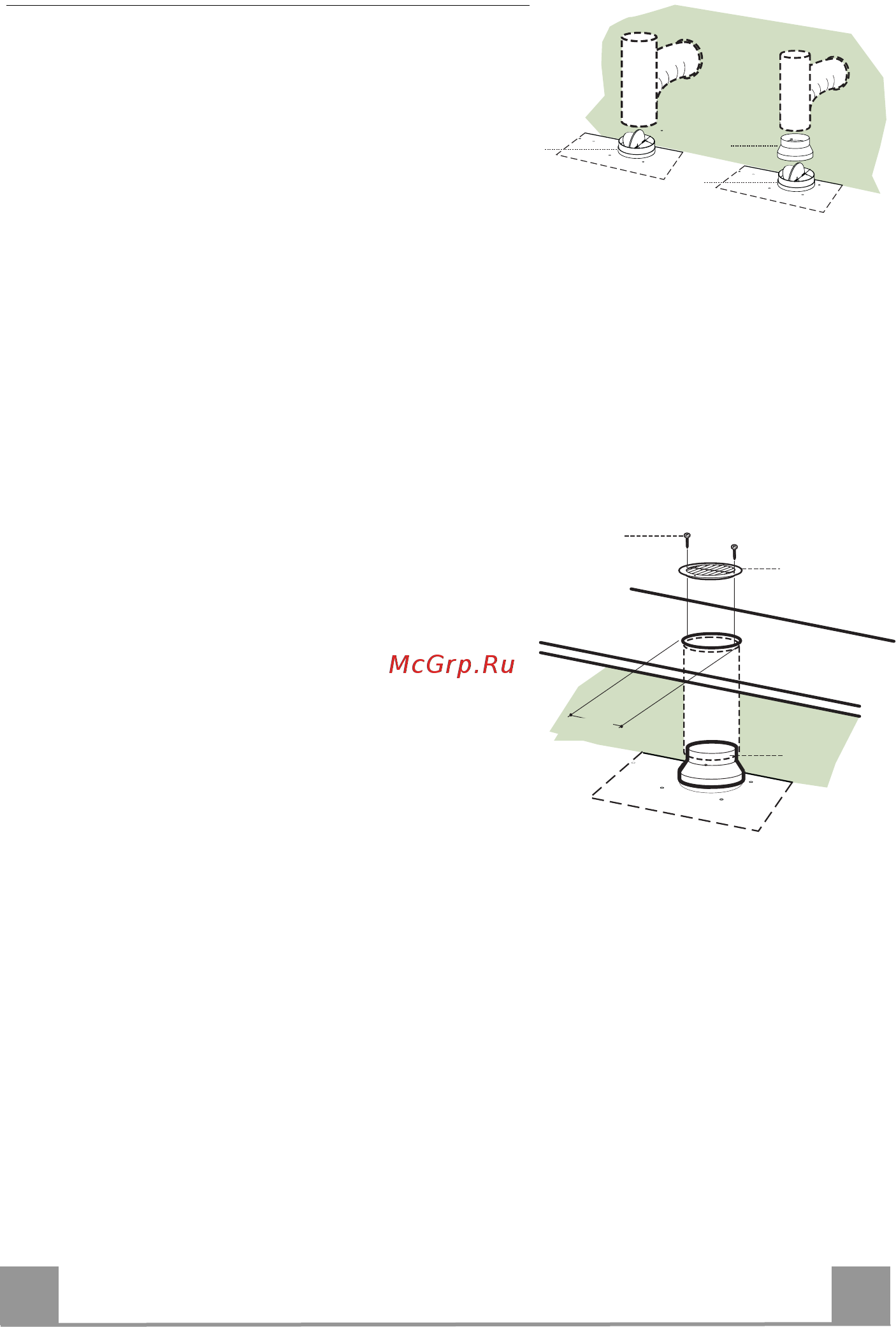

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее

с выпускной трубой жесткой или гибкой трубкой ø

150 или 120 мм, тип которой может выбрать мон-

тажник.

Соединение трубки ø 150

• В выпускное отверстие корпуса вытяжки вста-

вить фланец ø 150 мм 10.

• Закрепить трубку соответствующими трубными

зажимами. Необходимый крепежный материал не

входит в комплект.

Соединение трубки ø 120

• Для соединения с трубкой ø 120 мм вставить пе-

реходный фланец 9 в ранее установленный фла-

нец ø 150 мм 10.

• Закрепить трубку соответствующими трубными

зажимами. Необходимый крепежный материал не

входит в комплект.

• В обоих случаях вынуть, если имеются, угольные

фильтры.

ø 120

ø 150

ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Сделать в полке над вытяжкой отверстие ø

125мм.

• Вставить переходный фланец 9 в выходное

отверстие в корпусе вытяжки.

• Соединить фланец с выпускным отверстием

полки над вытяжкой жесткой или гибкой трубой

ø 120 мм.

• Закрепить трубу соответствующими зажимами.

Необходимый для этого материал не входит в

комплект поставки.

• Закрепить решетку 8 на выпускном отверстии 2

винтами 12e (2,9 x 9,5) (прилагаются).

• Проверить наличие в вытяжке фильтров от

запахов на активном угле.

ø 125

12e

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель

с разведением контактов не менее 3 мм.
