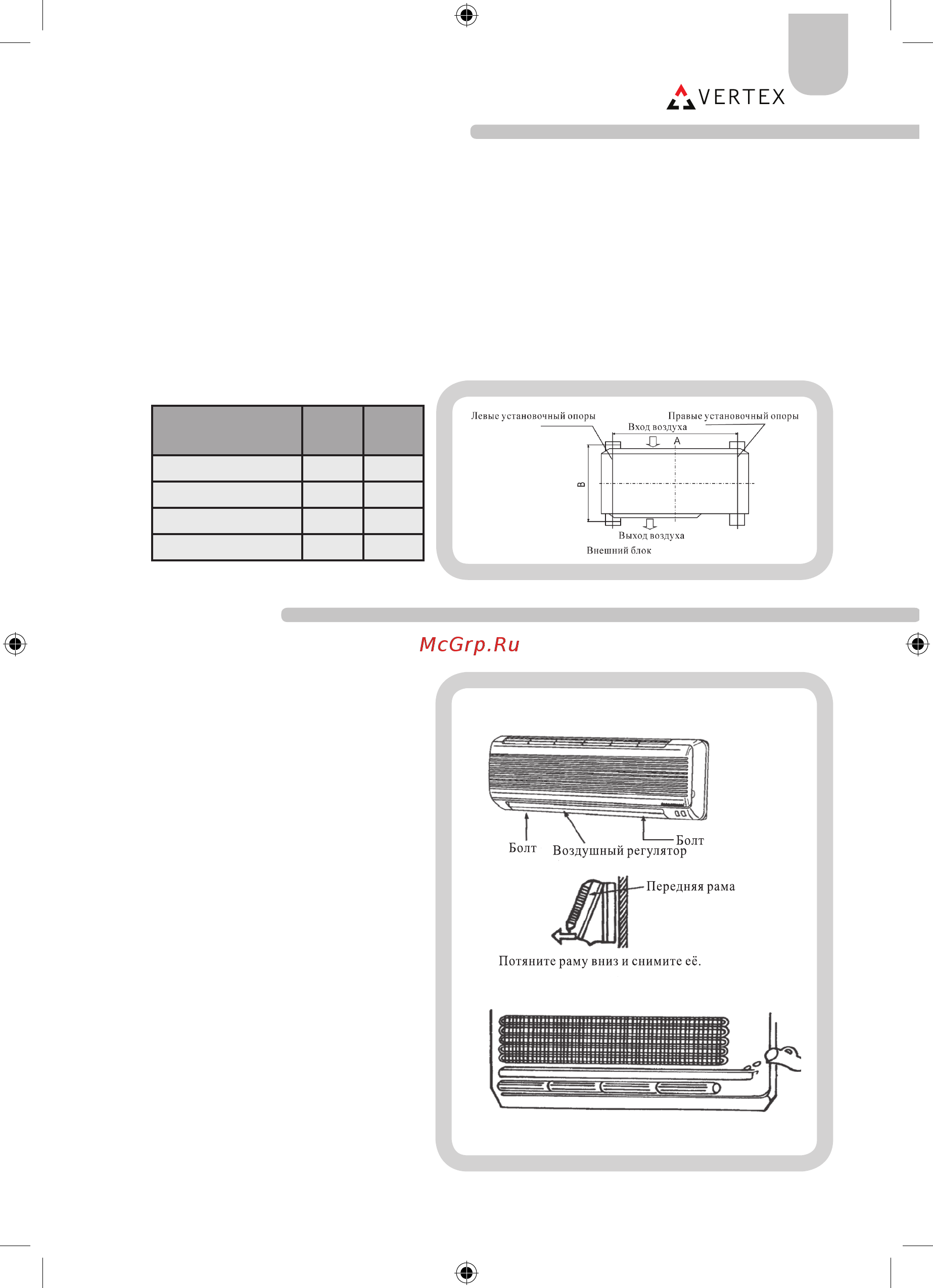

УСТАНОВКА ВНЕШНЕГО БЛОКА

• Внешний блок должен быть над¸жно закрепл¸н во избежание падения во вре-

мя ветра.

• Если прибор предполагается устанавливать на побережье или высоко над по-

верхностью в местах с сильным ветром, кабель питания должен быть выведен вдоль

стены в коробе (при его нормальной вентиляции) с использованием дополнитель-

ных опор.

• Если блок предполагается навешивать, то поверхность для установки должна

иметь достаточную прочность, чтобы выдержать вес прибора (бетонная стена или

материал со сравнимыми характеристиками). В противном случае для надежно-

сти установки и устранения вибраций потребуются дополнительные конструкции.

Внешний блок,

обú¸м (мм)

(мм)

600X250X490 390 290

760X260X540 539 287

800X300X690(590) 540 326

900X330X860 606 354

Установочный болт

1.Снимите переднюю раму с при-

бора:

• Поверните воздушный регулятор

из положения « I » в горизонтальное

положение.

• Снимите 2 колпачка и ослабьте 2

болта (см. рисунок справа).

Потяните переднюю раму на себя

и снимите е¸.

• Чтобы установить решетку на ме-

сто, поверните направляющую в го-

ризонтальное положение, затем в

обратном порядке повторите шаг

2 и 3.

• Устанавливая раму обратно, убе-

дитесь, что она установлена плот-

но.

2.Поверка слива воды:

• Налейте в ж¸лоб чашку воды.

• Проверьте, как вода стекает из

сливного отверстия.

• Если слив воды затруднен - найди-

те и устраните препятствие.

СЛИВ ВОДЫ
