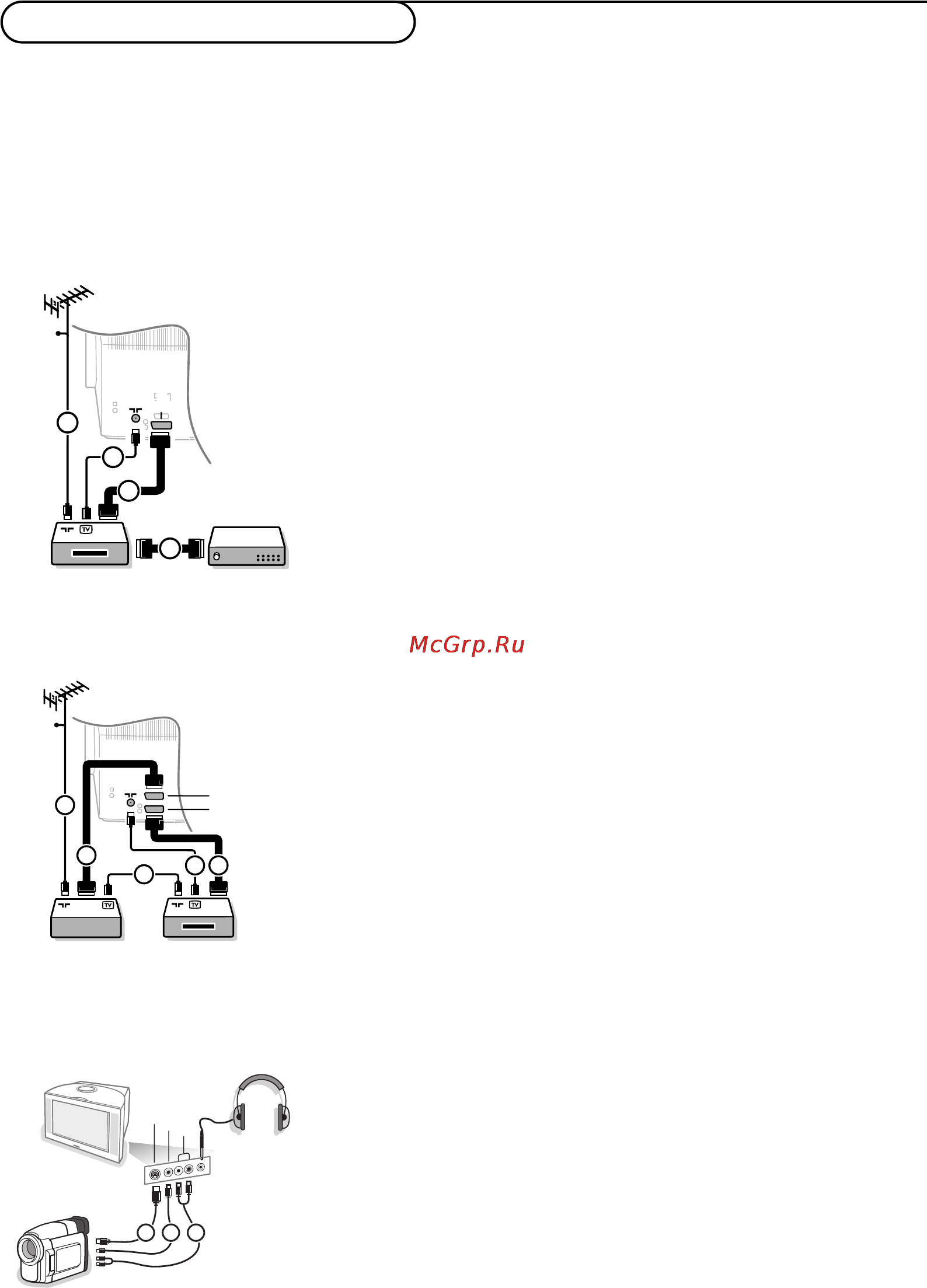

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.
Примечание: Вход EXT.1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT.2 -
системы CVBS и Y/C, EXT.3 только систему CVBS и RGB. Рекомендуется подключать устройства с
выходным сигналом в системе RGB к выходам EXT.1 или EXT.3, т.к. RGB обеспечивает лучшее качест-
во изображения. Если Ваш видеомагнитофон поддерживает функцию EasyLink, его следует
подключать ко входу EXT.2 для использования преимуществ EasyLink.
Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,
записывающий DVD-плеер)
Подключите, как показано на рисунке, антенные кабели 1, 2 и,
для получения наилучшего качества изображения, еврокабель 3.
При отсутствии евроразъема, единственным возможным способом
подключения является антенный кабель. Поэтому Вам нужно
будет настроить тестовый сигнал вашего записывающего устрой-
ства и назначить для этого сигнала программу с номером 0, либо
сохранить тестовый сигнал как программу с номером в интервале
от 90 до 99 (см. Ручная установка, стр. 7).
См. руководство по Вашему записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель
4 к своему декодеру и к специальному
евроразъему видеомагнитофона. См. также инструкцию по экс-
плуатации видеомагнитофона. См. Декодер, стр. 9.
Вы можете также подключить декодер еврокабелем непосред-
ственно к входам EXT.1 или 2.
Другое оборудование
(приемник спутникового сигнала, декодер, DVD-плейер, игровые
приставки и др.)
& Подключите, как показано на рисунке, антенные кабели 1,
2 и 3 (только в том случае, если дополнительное устрой-
ство имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем 4 или 5 к одному
из евроразъемов EXT.1, EXT.2 или EXT.3 для получения
изображения более высокого качества.
é Выполните поиск тестового сигнала внешнего устройства так
же, как Вы это делали в случае с видеомагнитофоном.
“ Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 8.
Подключение к боковым разъемам
& Подключите видеокамеру, как показано на рисунке.
“ Произведите подключения к входам VIDEO (Видео) 2 и
AUDIO L (Аудио - левый)
3 для монофонического устрой-
ства. Для стереофонического устройства подсоединитесь
также к входу AUDIO R (Аудио - правый)
3.
Качество стандарта S-VHS при использовании видеокамеры S-
VHS можно получить при подключении к видеовходу S-video
1 и аудиовходам 3 с помощью кабелей S-VHS.
Не подсоединяйте кабели
1 и 2 одновременно! Это
может привести к искажению изображения.
Наушники
& Вставьте штекер в предназначенный для наушников разъем
L, как показано на рисунке.
é Нажмите кнопку ¬ на пульте дистанционного управления
для выключения встроенных динамиков телевизора.
Полное сопротивление наушников должно составлять от 8 до
4000 Ом. Размер гнезда для подключения наушников - 3,5 мм.
В меню Звук выберите Громкость наушников для регулировки
громкости звука в наушниках.
Подключение внешних устройств
CABLE
1
4
2
EXT.
2
3
CABLE
1
2
1
EXT.
2
4
5
3
AU
D
IO
VIDEO
S•VIDEO
1 2 3
