этих средств поставьте блок в рабочее положение либо на несущую поверхность, либо на

прочную металлическую раму. Извлеките картонки, которые положены внутри печи для защиты

огнеупорных плиток во время транспортировки.

При выбрасывании мусора, такого как упаковочные материалы, соблюдайте принятые

правила: укладывайте мусор в соответствующие мусорные бункеры, чтобы не загрязнять

окружающую среду.

Любые остатки, образовавшиеся в процессе изготовления блока, также следует

поместить в соответствующие мусорные бункеры, чтобы избежать загрязнений, связанных с

использованием этого блока. Этот блок почти полностью собран, необходимо смонтировать

только дымовую трубу и подключить блок к источнику энергии, который должен

соответствовать техническим характеристикам блока.

Все блоки должны быть подключены к проводу защитного заземления.

Работы по подключению следует поручать только квалифицированному электромонтажнику,

который смонтирует блок и выполнит все необходимые соединения, применяя материалы,

разрешенные к применению соответствующими властями; электромонтажник должен выполнить работу

профессионально и должен также выдать документ, подтверждающий выполнение работ; этот

документ должен храниться по меньшей мере десять лет. Блок следует разместить на твёрдой,

плоской и очень ровной поверхности, которая имеет такие же размеры, как и основание.

Вокруг блока необходимо предусмотреть свободное пространство не менее 50 см для

обеспечения должной вентиляции, а также для чистки и обслуживания, когда оно потребуется.

Разместите блок в таком месте, где он будет защищён от воздействия влаги и воды,

чтобы никакая водная пыль не попадала на него. На месте монтажа должно быть хорошее

освещение, и оператор должен иметь хороший доступ к блоку со всех сторон или, по меньшей

мере, с двух боковых сторон. Если блок монтируется на металлической конструкции, эта

конструкция не должна быть на колёсиках, чтобы не допустить обрыва электрического кабеля

и избежать других возможных повреждений в случае, если блок по неосторожности будет

передвинут.

2. Сборка подставки для печи

Определите детали, показанные на рисунке, и выполните следующее: когда откроете

коробки и проверите их содержимое, разложите детали, как показано на рис. 2.

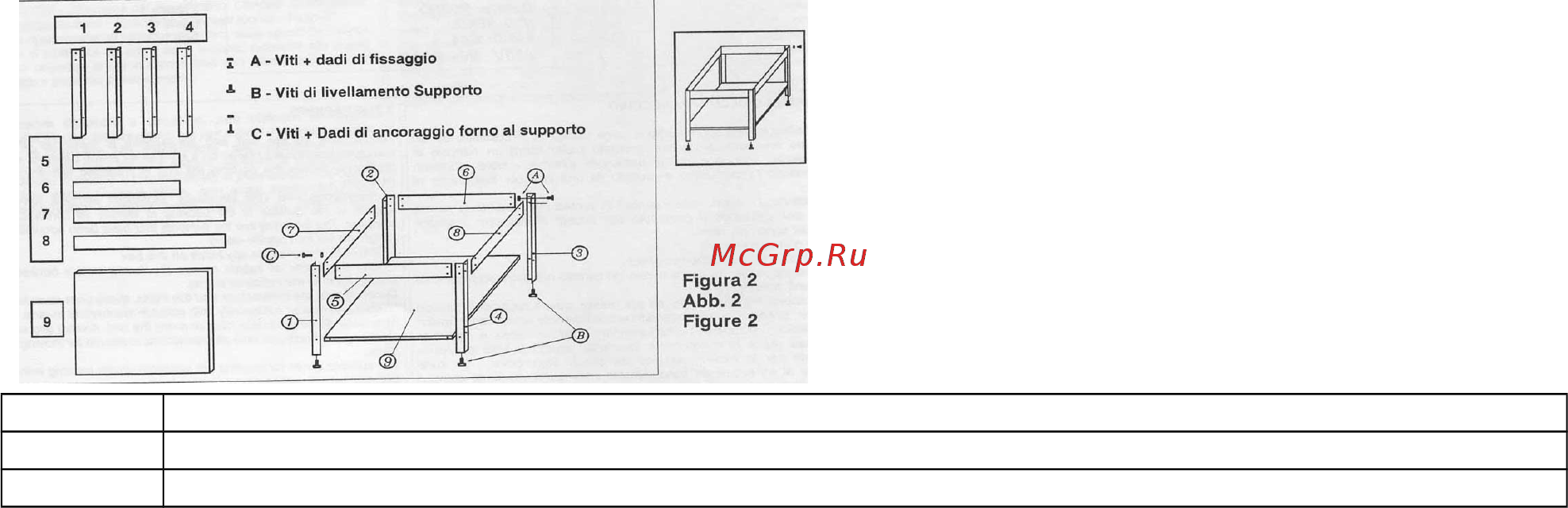

Рис. 2:

A Крепежные винты и гайки

B Винты для выравнивания подставки

C Анкеровочные винты и гайки

Перечень элементов:

4 квадратные секции - ножки (1, 2, 3, 4)

2 длинные боковые секции (7, 8)

1 полка нижнего расположения (9)

4 винта для выравнивания, М12х50

2 короткие передние секции (5, 6)

24 гайки М8

24 крепежных винта, М8х15

4 предохранительных крепежных винта, М6

4 гайки, М6

Временно прикрепите ножки (1, 2, 3, 4) к полке из листового металла, вставив винты

(А) в самое нижнее отверстие, как показано на рисунке, а затем навинтите гайки, не

затягивая их полностью. Прикрепите короткие секции (5, 6) к ножкам, вставляя винты в

верхние отверстия. Прикрепите длинные боковые секции (7, 8) к ножкам с помощью подходящих

винтов. В концы ножек ввинтите четыре регулировочных винта (В), что позволяет хорошо

выровнять блок даже на неровной поверхности. Затяните винты и по угольнику или с помощью

уровня убедитесь в том, что ножки стоят перпендикулярно полке, и что полка выровнена. С

усилием затяните все винты. Блок должен быть прочно прикреплён к подставке: полностью

затяните четыре анкерных винта (С) с каждой из сторон подставки. Если Вы не будете

использовать оригинальную подставку, изготовленную нами, то та подставка, которую будете

использовать Вы, должна быть прочной, и должна быть исключена возможность опрокидывания в

тех условиях, в которых будет использоваться блок.
