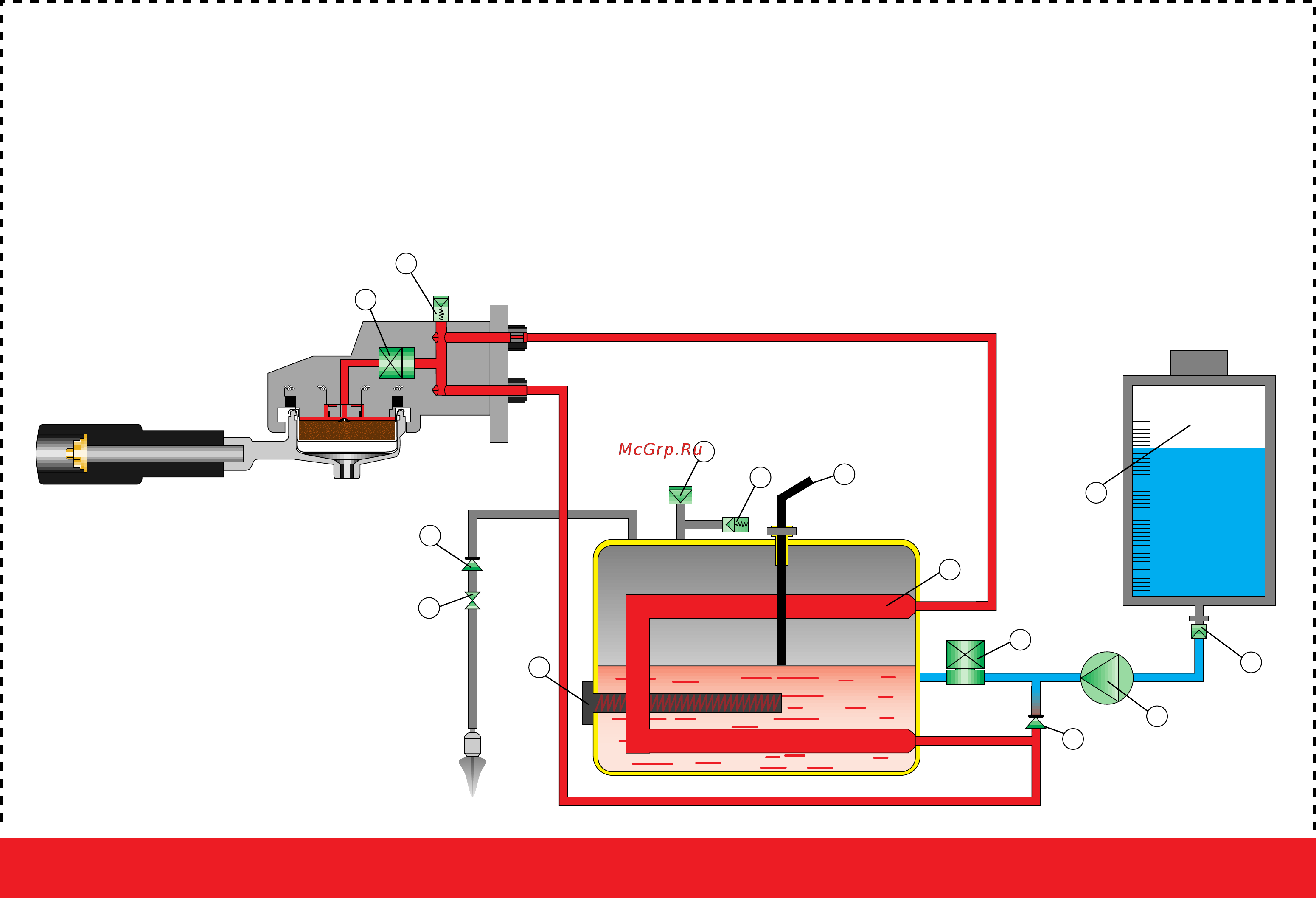

SCHEMA IDRAULICO (HYDRAULIC PLAN) OSCAR

0) TANICA ACQUA

1) SENSORE MANCANZA ACQUA

2) POMPA

3) ELETTROVALVOLA AUTOLIVELLO

4) VALVOLA DI RITEGNO

5) SCAMBIATORE DI CALORE

6) SONDA LIVELLO

7) VALVOLA DI SICUREZZA BOILER

8) PRESSOSTATO

9) GRUPPO EROGATORE

10) ELETTROVALVOLA EROGATORE

11) VALVOLA NEPLAS

12) VALVOLA ANTIRISUCCHIO LIQUIDI

13) RUBINETTO VAPORE

14) RESISTENZA BOILER

BLU = ACQUA FREDDA

BLUE = COLD WATER

ROSSO = ACQUA CALDA

RED = HOT WATER
