CAS DB-60H [10/26] Обозначения и функции

5 ОБОЗНАЧЕНИЯ И ФУНКЦИИ

Описание сборки и установки весов представлено в Разделе 4.

Общий вид весов приведен на рисунке 5.1, вид дисплея на рисунке 5.2, а вид двух

вариантов исполнения клавиатуры весов – на рисунке 5.3. Основное назначение клавиш

приведено в таблице 5.1, а условия включения указателей – в таблице 5.2.

С нижней стороны индикаторной головки имеется интерфейсный разъем «RS-232»

для подключения весов к ПК, принтерам “DEP-50M” и “DLP-50M” (заказываются отдель-

но). Уровень весов расположен на основании весов под платформой.

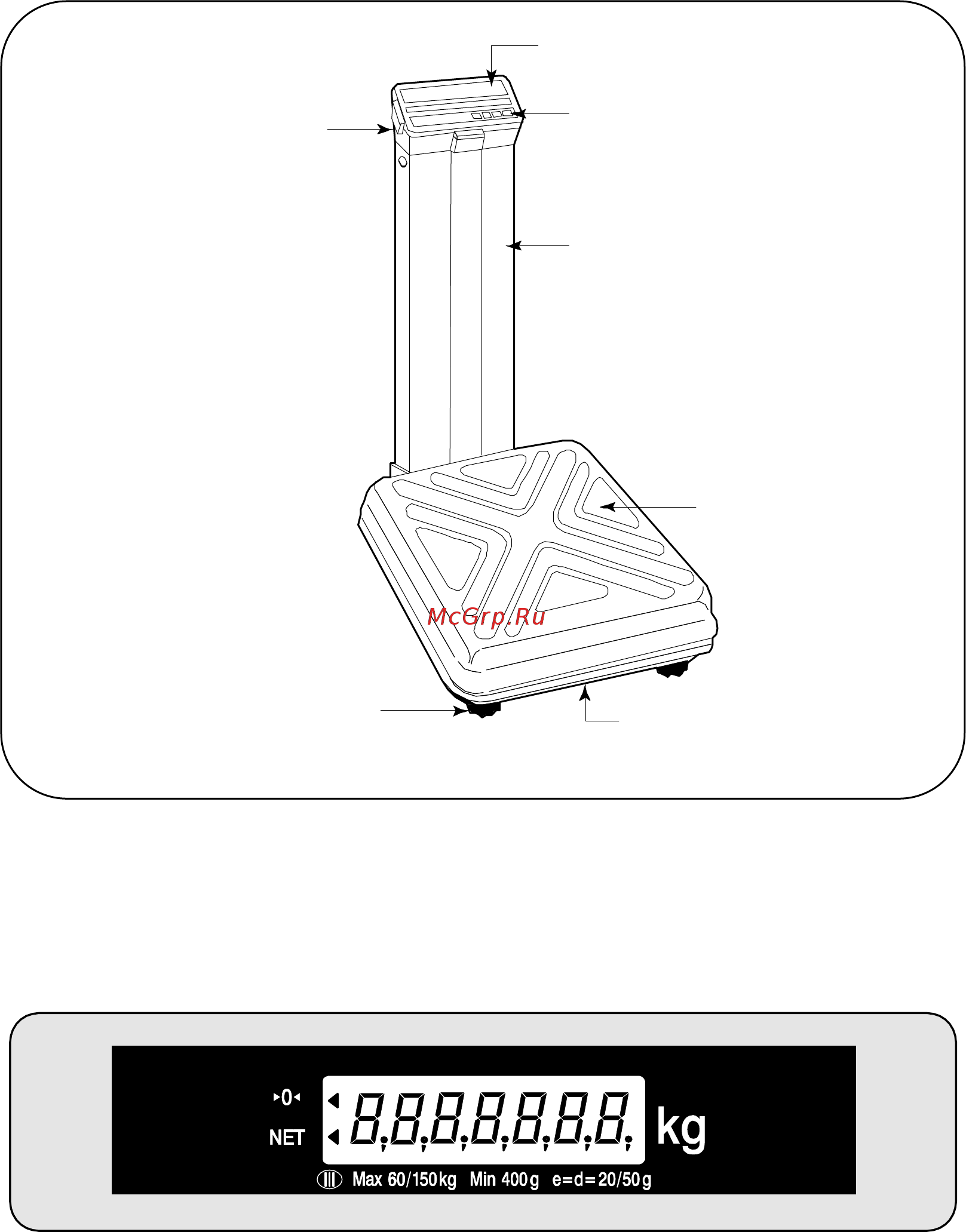

Рисунок 5.1 – Общий вид весов

Указатели дисплея выполнены в виде треугольных сегментов, расположенных сле-

ва от разрядов дисплея. Указатели включаются только при определенных условиях (ре-

жимах).

Рисунок 5.2 – Дисплей весов

ИНДИКАТОР

НАЯ

ГОЛОВКА

ДИСПЛЕЙ

КЛАВИАТУРА

СТОЙКА

ПЛАТФОРМА

УРОВЕНЬ

(под платформой)

РЕГУЛИРОВОЧНЫЕ

НОЖКИ-БОЛТЫ
