CAS CI-2001AC [10/19] Подключение тензодатчиков

5 ПОДКЛЮЧЕНИЕ ТЕНЗОДАТЧИКОВ

Индикатор имеет нестандартный разъем (DB9) для подключения тензодатчиков.

Поэтому необходимо выполнить распайку по соответствующей схеме, используя разъем

“DB9”, который поставляется в комплекте с индикатором. Схема распайки контактов тен-

зодатчика для подключения к индикатору представлена на рисунке 5.1.

 После соответствующей распайки и сборки подключить разъем провода тензодатчика

к разъему, расположенному на задней панели индикатора.

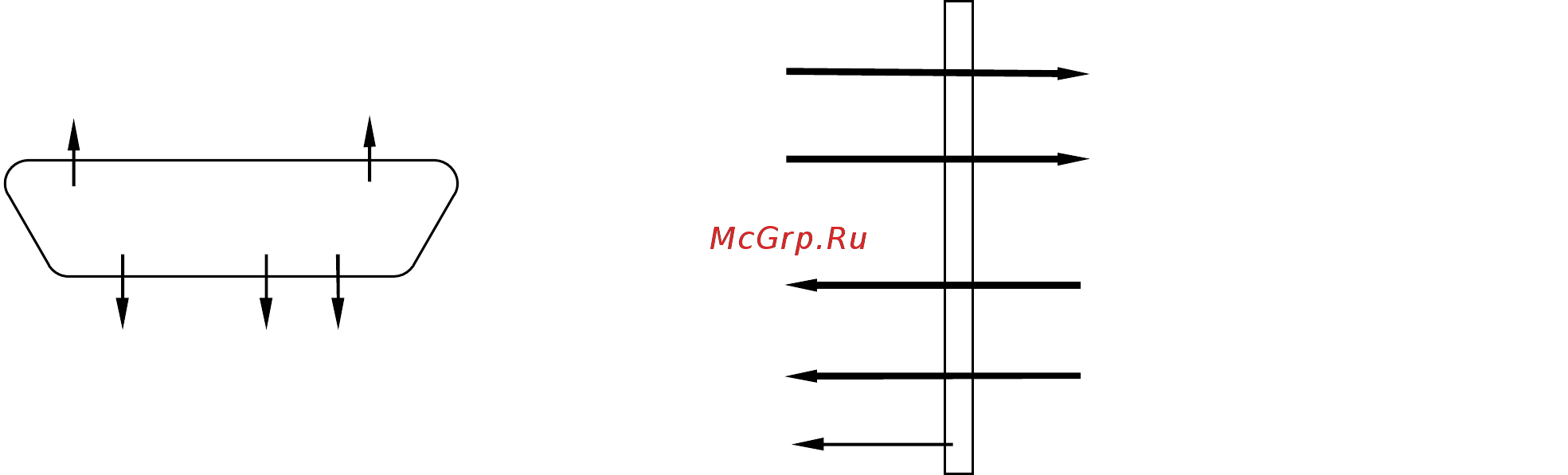

Разъем DB9 Индикатор Тензодатчик

-E Заземление

    

   

+E -IN +IN

Рисунок 5.1 – Схема подключения 4-х контактного тензодатчика к индикатору

Питание -

Питание +

Выходной сигнал -

Выходной сигнал +











Заземл

ние
