CAS BI-100RB [11/34] Подключение тензометрических датчиков

5.3 ПОДКЛЮЧЕНИЕ ТЕНЗОМЕТРИЧЕСКИХ ДАТЧИКОВ

Назначение контактов разъема тензодатчика и схема подключения тензодатчика

для общего случая (допускается подключать несколько тензодатчиков при использовании

специальной соединительной коробки) приведены на рисунке 6.1, а их описание в таблице

6.1.

Таблица 6.1 – Назначение контактов разъема тензодатчика

Обозначение

на схеме тен-

зодатчика

Номер контакта

на разъеме ин-

дикатора и цвет

провода

Назначение

«SEN+» 1 (Красный) Снятие напряжения питания тензометрического мос-

та (+)

EX- 2 (Белый) Напряжение питания тензометрического моста (-)

«SIG+» 3 (Зеленый) Выходное напряжение тензометрического моста (+)

«SIG-» 4 (Синий) Выходное напряжение тензометрического моста (-)

«Экран» 5 Экран кабеля

«EX+» 6 (Коричневый) Напряжение питания тензометрического моста (+)

«SEN-» 7 (Черный) Снятие напряжения питания тензометрического мос-

та (-)

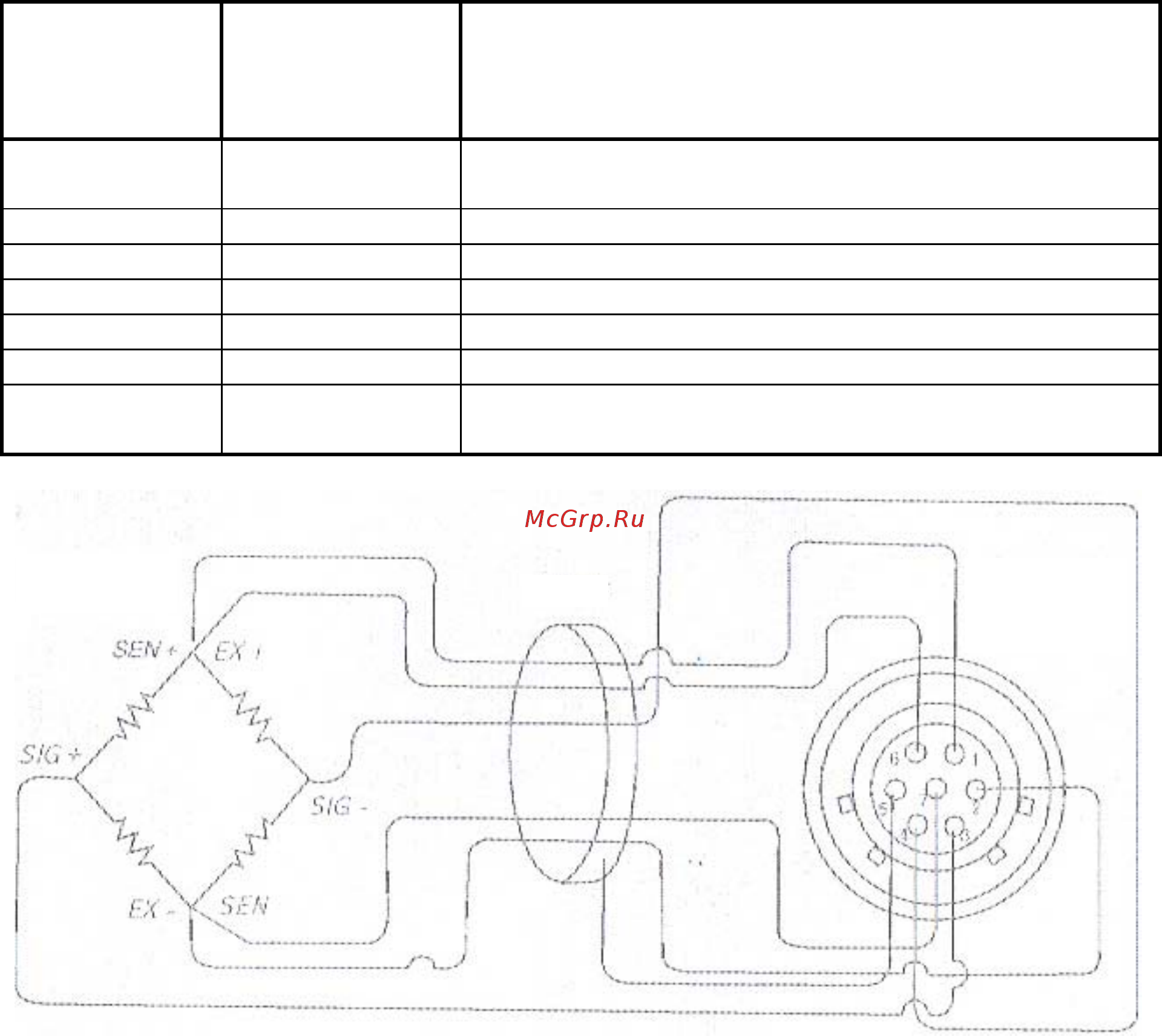

Рисунок 6.1 Схема подключения тензодатчика в общем случае

Разъем тен-

зодатчика на

индикаторе

Тензодатчик в

общем случае

Кабель
