Монтаж — для технического специалиста
10.3 Электрическое подключение
ОПАСНОСТЬ поражения электрическим током
При любых работах следует полностью отключать
прибор от сети!
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических соеди-
нений и монтажу необходимо производить в соот-
ветствии с инструкцией.
ОПАСНОСТЬ поражения электрическим током
Подключение к электросети должно быть только не-
разъемным. Прибор должен отсоединяться от сети
с раствором всех контактов не менее 3 ММ на всех
полюсах.
Указание
Следует учитывать данные на заводской табличке.
Напряжение сети должно совпадать с указанным на
табличке.
Указание
Необходимо обеспечить, чтобы прибор был подклю-
чен к проводу заземления!
1
2
3
3
26_02_07_0286

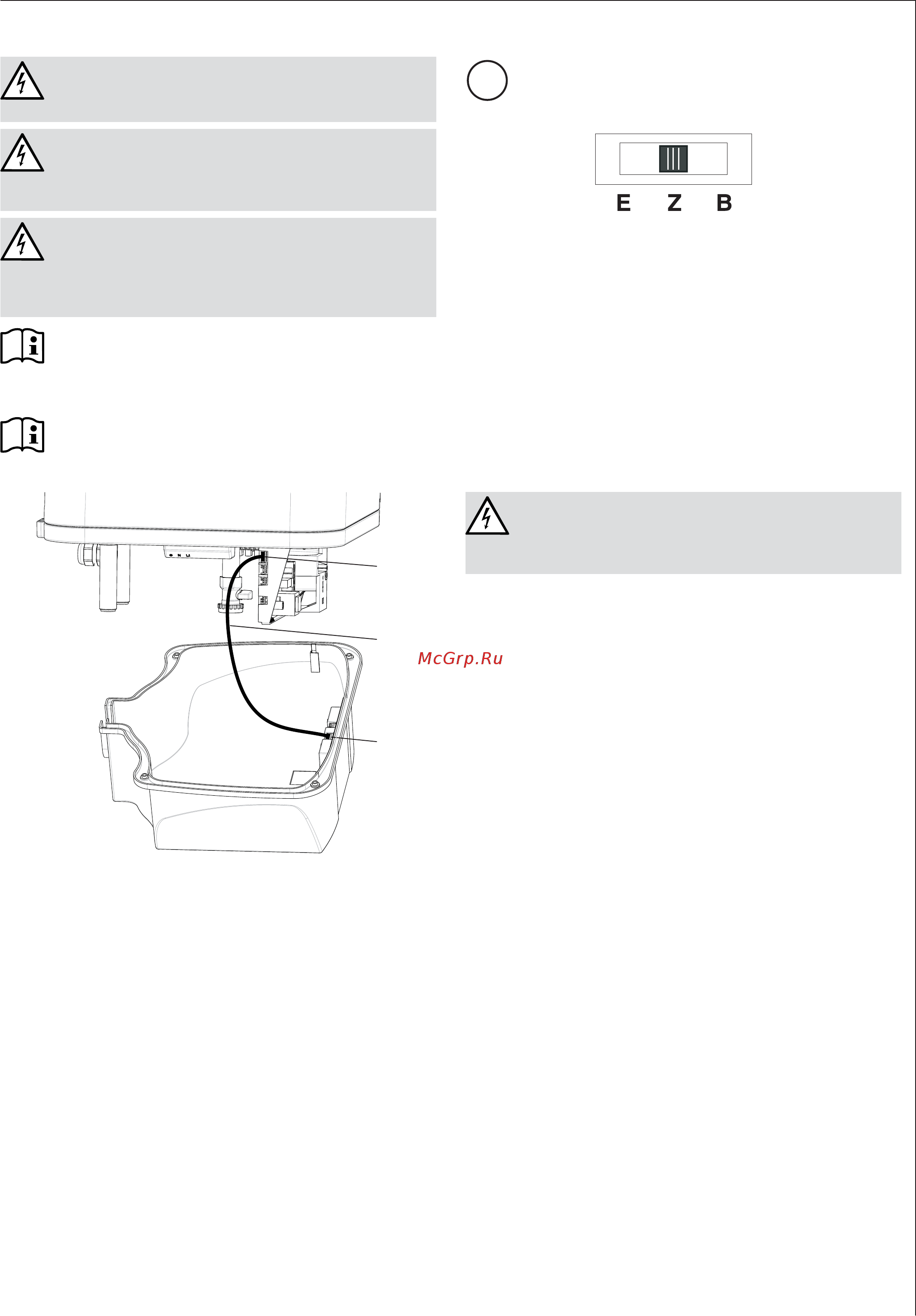

1 электронный блок регулирования, поз. Х2
2 Соединительный кабель для электронных модулей
3 электронный блок управления
Снять нижнюю крышку
ª Вывернуть 4 винта
ª Снимите нижнюю крышку.
ª Отсоединить кабель от электронного блока управле-
ния, поз. Х2.
При двухконтурном режиме работы дополнительно:
ª Вытяните по направлению вниз кабельный ввод, при-
жав при этом фиксатор.
ª Пропустить кабель питания через кабельный ввод и
снова зафиксировать кабельный ввод.
Выбор режима работы
Ущерб для прибора и окружающей среды
Переключение режима работы производится в обе-
сточенном состоянии.
26_02_07_0285
E Одноконтурный режим работы накопительного
водонагревателя
Z Двухконтурный режим работы накопительного
водонагревателя
B Режим бойлера
ª Выбрать режим работы посредством переключателя
на электронном блоке регулирования, затем выбрать
желаемое подключение (см. главу «Технические ха-
рактеристики / Электрическая схема и соединения»).
ª Подключить соединительный кабель к электронному
блоку, поз. Х2 (см. главу «Технические характеристики
/ Электрические схемы и соединения»).
ª Закрепить нижнюю крышку с помощью 4 винтов.
Электрические подключения
ОПАСНОСТЬ поражения электрическим током
Соединительный электропровод при повреждении
или замене должен заменяться только уполномочен-
ным специалистом завода-изготовителя.
Прибор поставляется с подготовленным гибким соедини-
тельным кабелем и наконечниками для жил без штекера.
ª Если длины кабеля недостаточно, освободите кабель
от клемм в приборе. Следует использовать надлежа-
щий электромонтажный кабель.
ª При укладке нового соединительного кабеля необ-
ходимо обеспечить герметичность имеющегося ка-
бельного ввода и правильность подключения кабеля
внутри прибора.
11. Ввод в эксплуатацию
11.1 Первый ввод в эксплуатацию
ª Откройте запорный вентиль в трубопроводе подачи
холодной воды.
ª Держать открытым кран точки отбора до тех пор,
пока прибор не будет заполнен, а из системы трубо-
проводов не будет полностью удален воздух.
ª Нужно учитывать максимально допустимый расход
при полностью открытой арматуре (см. главу «Техни-
ческие характеристики / Таблица параметров»).
ª Подать сетевое напряжение. Прибор производит
самопроверку.
ª Проверить работу прибора.
ª Проверить исправность предохранительного
клапана.
11.1.1 Передача прибора
ª Объяснить пользователю принцип работы прибора и
ознакомить его с правилами использования прибора.
ª Обратить внимание пользователя на предохра-
нительный клапан, его значение и на то, как им
управлять.
ª Указать пользователю на возможные опасности, осо-
бенно на опасность получения ожога.
ª Передать пользователю данное руководство.
11.2 Повторный ввод в эксплуатацию
См. главу «Первый ввод в эксплуатацию».
