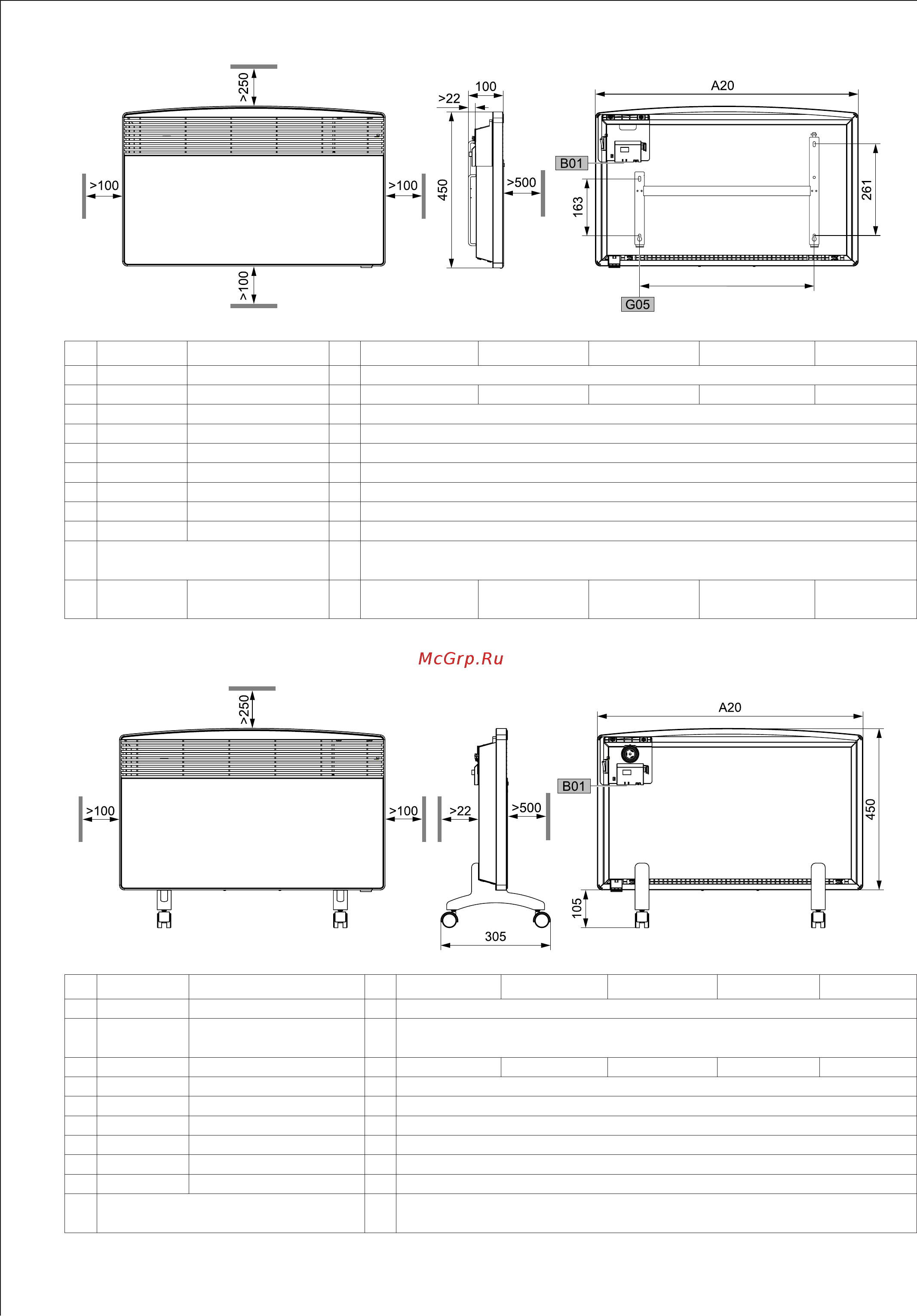

AEG WKL 1003 F [11/11] Монтаж

Монтаж

 

80_07_31_0009

    

a10 Устройство Высота mm 450

a20 Устройство Ширина mm 445 445 590 740 890

a30 Устройство Глубина mm 100

a50 Устройство Мин. отступ сверху mm 250

a51 Устройство Мин. отступ снизу mm 100

a52 Устройство Мин. отступ справа mm 100

a53 Устройство Мин. отступ слева mm 100

a54 Устройство Мин. отступ спереди mm 500

a55 Устройство Мин. отступ сзади mm 22

b01 Все провода под напряжением

имеют проходной изолятор

g05

Настенное

крепление

Расстояние между

отверстиями

195

343

491

639

 

80_07_31_0009

    

a10 Устройство Высота mm 450

a13 Устройство Высота регулируемых

ножек

mm 105

a20 Устройство Ширина mm 445 445 590 740 890

a30 Устройство Глубина mm 305

a50 Устройство Мин. отступ сверху mm 250

a52 Устройство Мин. отступ справа mm 100

a53 Устройство Мин. отступ слева mm 100

a54 Устройство Мин. отступ спереди mm 500

a55 Устройство Мин. отступ сзади mm 22

b01 Все провода под напряжением имеют

проходной изолятор
