3
Средства управления и индикации
3 Средства управления и индикации

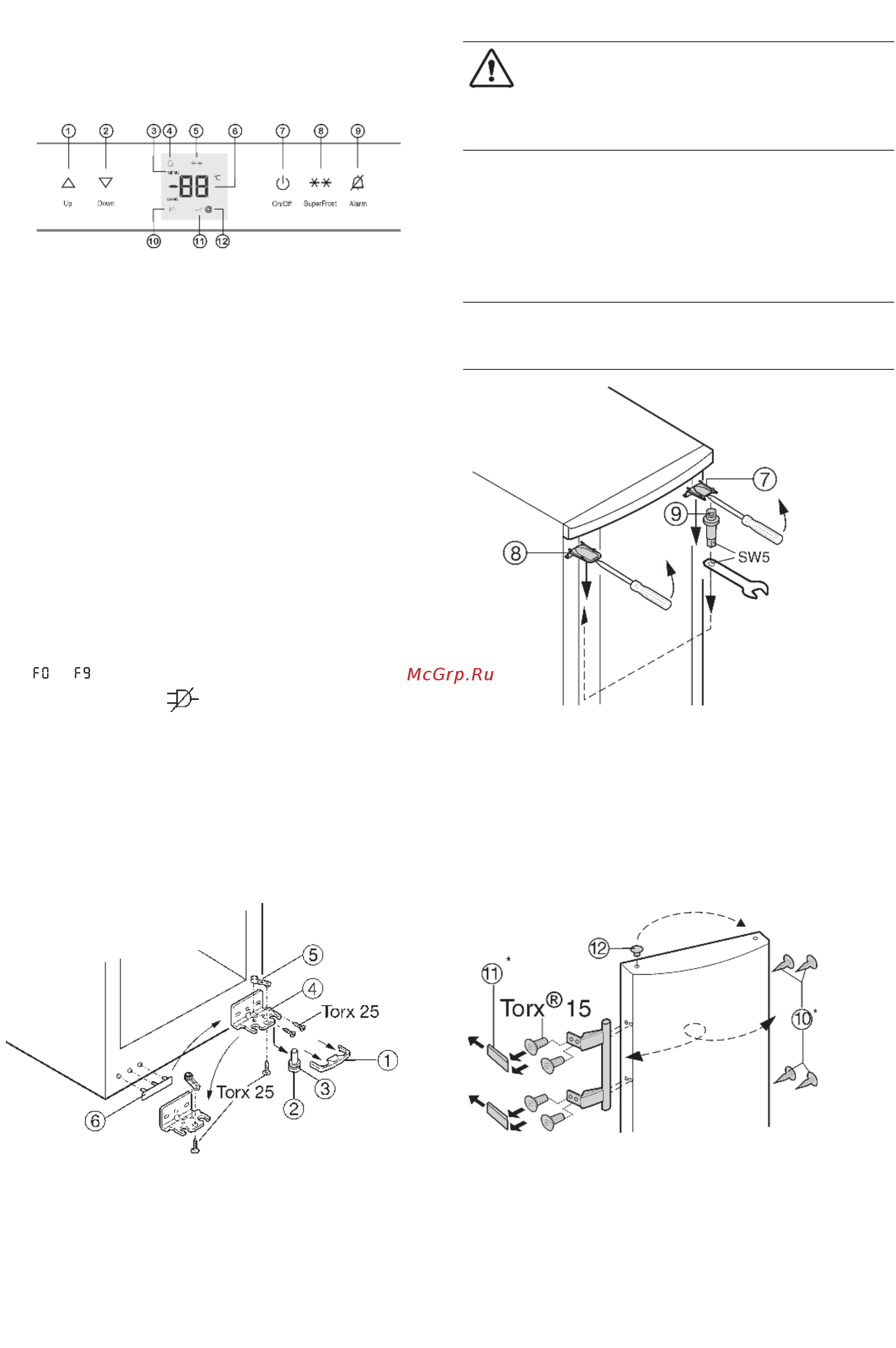

3.1 Органы управления и контроля
Рис. 3
3.2 Индикатор температуры
В обычном режиме работы индикатор отображает температуру самого теплого заC
мороженного в морозильнике продукта.
Индикатор температуры будет мигать:
— если вы изменяете установку температуры;
— после включения, пока температура еще не понизилась до заданного уровня;
— при повышении температуры на несколько градусов.
При значении температуры в морозильнике выше нуля на индикаторе будут мигать
прочерки.
Отображение на дисплее приведенных ниже символов свидетельствует о возникC
новении неисправности устройства. Возможные причины неисправностей и спосоC
бы их устранения приведены в разделе «Устранение неисправностей» данной
инструкции.
— от до
— символ нарушения питания
4 Подготовка устройства к эксплуатации
4.1 Изменение стороны расположения петель двери
При необходимости вы можете перенести петли двери на другую сторону.
Для выполнения этой операции необходимо иметь:
❏ Ключ типа Торкс на 25
❏ Ключ типа Торкс на 15
❏ Отвертку
❏ Дополнительный гаечный ключ с открытым зевом
❏ Помощника (по необходимости)
Рис. 4
왘 Снимите нижнюю крышку, сдвигая ее вперед (рис. 4, (1))
왘 Чтобы вынуть шарнирный болт, вдвоем с помощником отклоните устройство
слегка назад.
왘 Выньте шарнирный болт (рис. 4, (2)), переместив его вниз и вперед. При этом
обратите внимание на втулку шарнира (рис. 4, (3)).
ПРЕДУПРЕЖДЕНИЕ!
При выпадении двери можно получить травму
왘 Крепко держите дверь
왘 Будьте аккуратны при установке двери
왘 Откройте дверь, отклоните ее нижнюю часть и снимите.
왘 Отверните винты крепления элемента петли (рис. 4, (4)).
왘 Отверните опорный элемент (рис.4, (5)), переставьте его в противоположное
место крепления и надежно закрепите снова.
왘 Аккуратно снимите крышку, находящуюся со стороны ручки двери (рис.4, (6)),
и переставьте ее на противоположную сторону.
왘 Прикрепите элемент петли (рис. 4, (4)) на новом месте через внешнее овальC
ное отверстие и круглое отверстие с помощью обычной отвертки.
Примечание
При необходимости (например, компенсации неровности пола) крепление можно
проводить не через круглое, а через второе овальное отверстие.
Рис. 5
왘 Выведите из зацепления верхнюю крышку (рис. 5 (7)) и крышку (рис. 5 (8))
в направлении вперед с помощью отвертки и снимите их, сдвигая их в направC
лении вниз под углом.
왘 Поверните шарнирный болт (рис. 5 (9)) и снимите его, перенесите его на проC
тивоположную сторону и установите на новом месте. Используйте для этого
прилагаемый ключ с шестиугольным гнездом.
왘 Чтобы установить крышку (рис. 5 (7)) на той стороне, где находится шарнирC
ный болт, вставьте ее заднюю часть и зафиксируйте спереди.
왘 Чтобы установить крышку (рис. 5 (8)) на противоположной стороне, вставьте
ее заднюю часть и зафиксируйте спереди.
Рис. 6
왘 Выньте заглушку (рис. 6 (12)) из втулки подшипника двери и переставьте ее.
왘 Отсоедините ручку двери, заглушки (рис. 6 (10)) и прижимные пластины
(рис. 6 (11)) и переставьте их на противоположную сторону.
왘 При монтаже прижимных пластин обратите особое внимание на их правильное
расположение.
왘 Наденьте дверь на шарнирный болт (рис. 5 (9)) и закройте ее.
왘 Вдвоем с помощником наклоните устрой1ство слегка назад, чтобы можно быC
ло вставить нижний шарнирный болт.
(1) Кнопка повышения температуры
(2) Кнопка понижения температуры
(3) Символ меню
(4) Символ аварийной сигнализации
(5) Символ функции Superfrost
(6) Индикатор температуры
(7) Кнопка включения/выключения
морозильника
(8) Кнопка включения функции
Superfrost
(9) Кнопка включения аварийной
сигнализации
(10) Символ нарушения питания
(11) Символ функции блокировки от
детей
(12) Символ функции Net@Home
