q
Избегайте установки устройства в зоне попадания
прямых солнечных лучей, рядом с плитой, системой
отопления и другими аналогичными приборами.
q
Не устанавливать устройство в одиночку. Для этой
работы лучше привлечь двух или более людей.
q
Помещение для установки устройства согласно стан-
дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м
3
. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла-
меняющаяся газовоздушная смесь. Данные о количе-
стве хладагента имеются на заводской табличке внутри
устройства.
q
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат. Всегда следите за хорошим притоком и
оттоком воздуха на месте установки.
После установки:
u
снять защитные пленки, клейкие ленты, детали защи-
щающие устройства при перевозке, и т. д.
Указание
u
Очистить устройство (см. руководство по обслужи-
ванию, глава «Очистка устройства»).

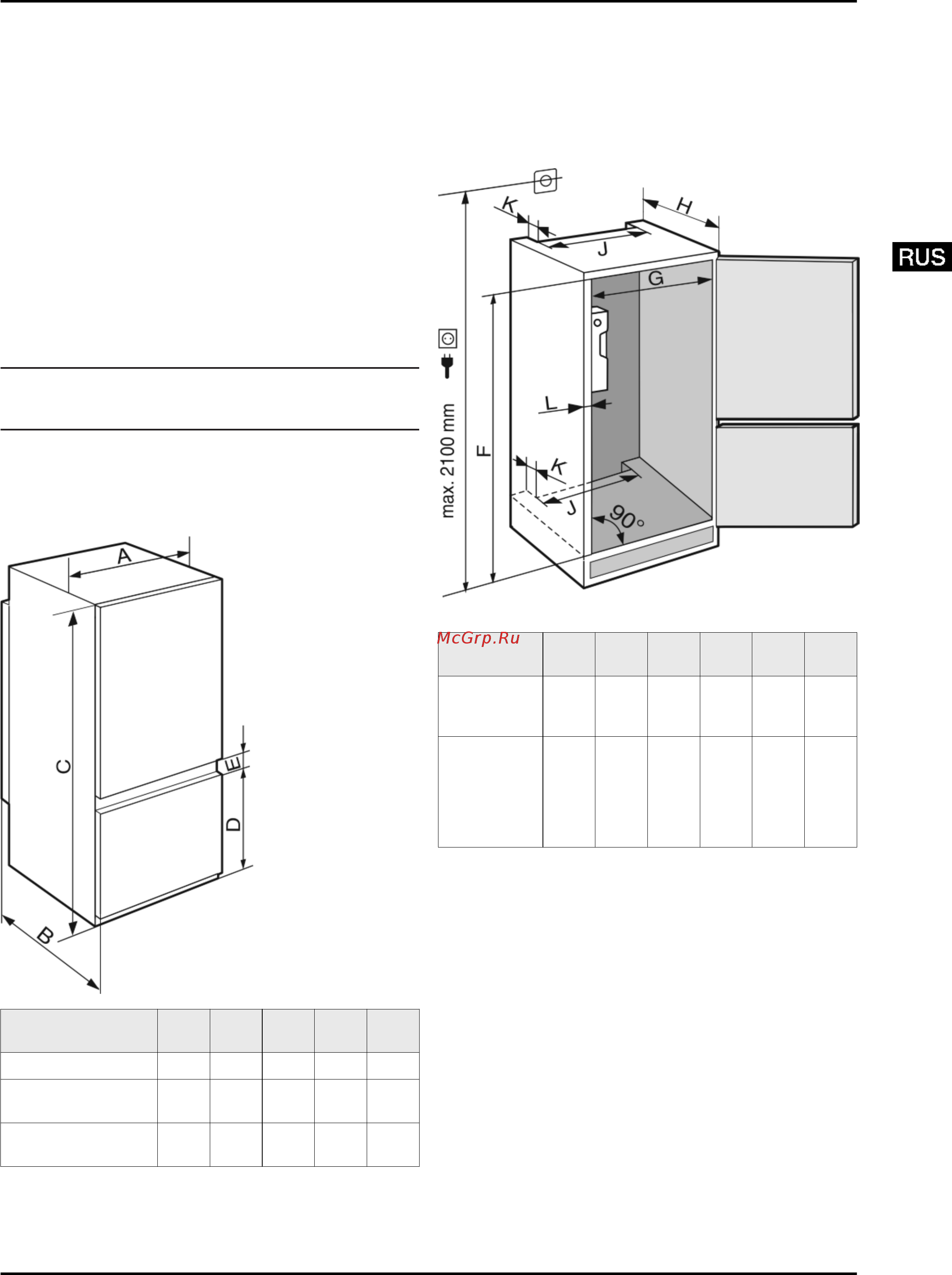

4 Габаритные размеры
Fig. 1
A
(мм)
B
(мм)
C
(мм)
D
(мм)
E
(мм)
ICUS 29.. 540 544 1572 523 67
ICUS 32.., ICS 32..,
ICBS 32..
540 544 1770 523 67
ICUS 33..,
ICUNS 33.., ICS 33..
540 544 1770 669 67
5 Размеры ниши
Устройство представляет собой встраиваемую технику и
поэтому оно полностью окружено кухонной мебелью.
Кухонная мебель должна быть изготовлена точно по
указанным установочным размерам и обеспечивать доста-
точный приток и отток воздуха для достижения
правильной работы устройств.
Fig. 2
F
(мм)
G
(мм)
H
(мм)
J
(мм)
K
(мм)
L
(мм)
ICUS 29.. 1574
—
1590
560
—
570
мин.
550
мин.
500
мин.
40
макс.
19
ICUS 32..,
ICS 32..,
ICBS 32..,
ICUS 33..,
ICUNS 33..,
ICS 33..
1772
—
1788
560
—
570
мин.
550
мин.
500
мин.
40
макс.
19
u
Проверить толщину стенки примыкающей мебели: она
должна составлять мин. 16 мм.
u
Устройство разрешается устанавливать только в
надежно и устойчиво расположенную мебель.
Фиксация мебели от опрокидывания.
u
При помощи уровня и разметочного угольника выста-
вить кухонную мебель и при необходимости выровнять,
используя подкладки.
u
Убедитесь, что пол и боковые стенки мебели располо-
жены под правильным углом по отношению друг к
другу.
