9
Режим РАБОТА Режим ПРОМЫВКА
Safe Fire 1.0-2.0
Safe Fire 3.0-4.0

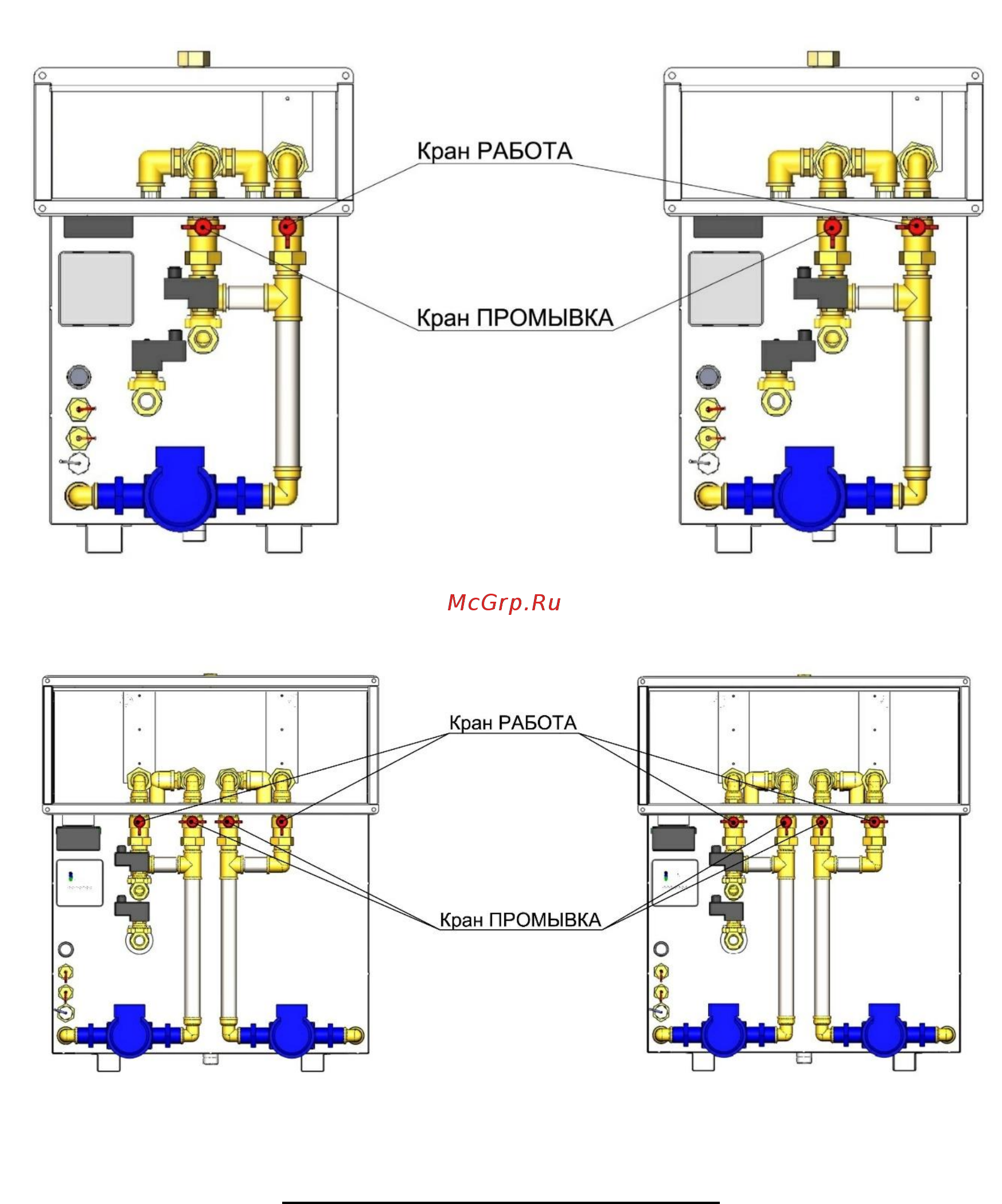

Рис.3 Режимы оборудования Ятаган Safe Fire 1.0-4.0
Порядок включения оборудования
1. Вытяжной вентилятор должен быть включен (устанавливается после оборудования «Ятаган»).
2. Включить оборудование в сеть.
3. Включить БУК (сенсорный пульт управления) в сеть. На экране появится надпись: «Поиск
оборудования» (Рис. 4).
При отсутствии (неисправности) контролера – значок, находящийся в левом нижнем углу экрана,
информирующий о состоянии линии связи по радиоканалу, горит КРАСНЫМ светом (СВЯЗИ НЕТ), при
этом дисплей ИКП отображает только экран поиска связи с контроллером.
Более подробное описание эксплуатации БУК вы найдете в «Инструкции Пользователя Блока
Управления Контроллером» (прилагается с данной документацией).
4. Дождаться устойчивого соединения радиосигнала (БУК должен гореть в постоянном режиме, рис.5).
5. Открыть кран «СЛИВ» оборудования (Рис. 3)
Кран "РАБОТА" при запущенном мангале и работающем вентиляторе ОБЯЗАТЕЛЬНО должен
быть ОТКРЫТ (вертикальное положение).
