8
Размеры

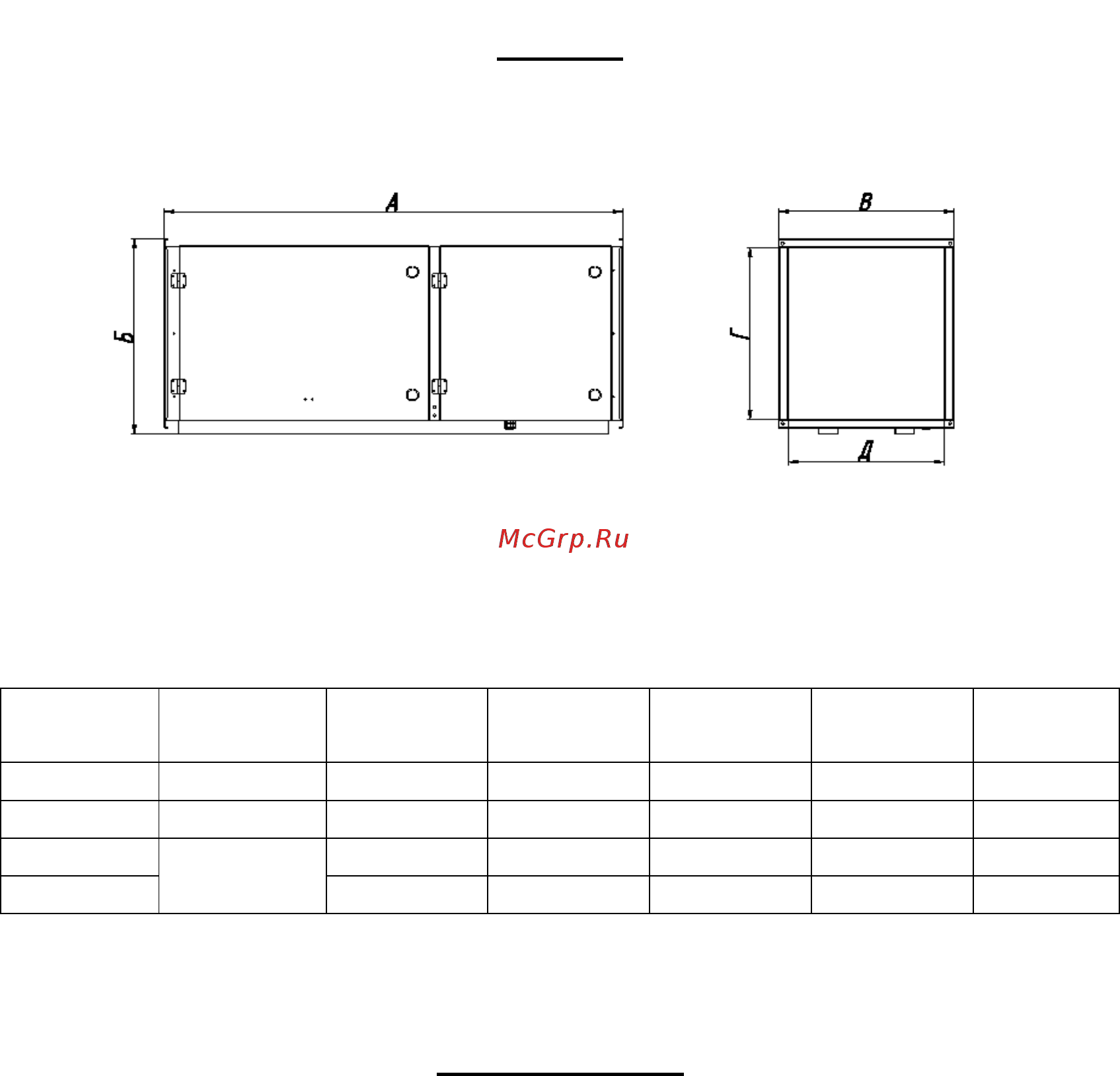

Рис.2 Габаритные размеры оборудования
Out
А, мм
Б, мм
В, мм
Г, мм
Д, мм
Масса,
кг
1.0
1300
310
420
240
370
50
2.0
1205
560
460
490
410
80
3.0
1400
795
645
725
595
120
4.0
560
1030
490
980
170
Принцип работы
Газы с кухонной плиты, с температурой до +50°С, проходят несколько стадий обработки:
1) Прохождение загрязненного воздуха через искрогасители и жироулавливающие кассеты. Происходит
улавливание частей жира. Искрогаситель предназначен для предотвращения возгорания жира от искр
на жироулавливающих кассетах.
2) Газоразрядная обработка очищаемого потока объемным барьерным разрядом высокой частоты.
Барьерный разряд образуется в газоразрядном блоке с помощью высокого напряжения (10-15 000
Вольт, частота 50-500 Герц). Под действием высокочастотной плазмы происходит разрушение молекул
запахов и их окисление кислородом воздуха с образованием паров воды и углекислого газа.
3) Улавливание остатков озона угольными кассетами.
Выведение очищенного газа наружу с помощью вентиляторов.
