7
ПРАВИЛА ЭКСПЛУАТАЦИИ

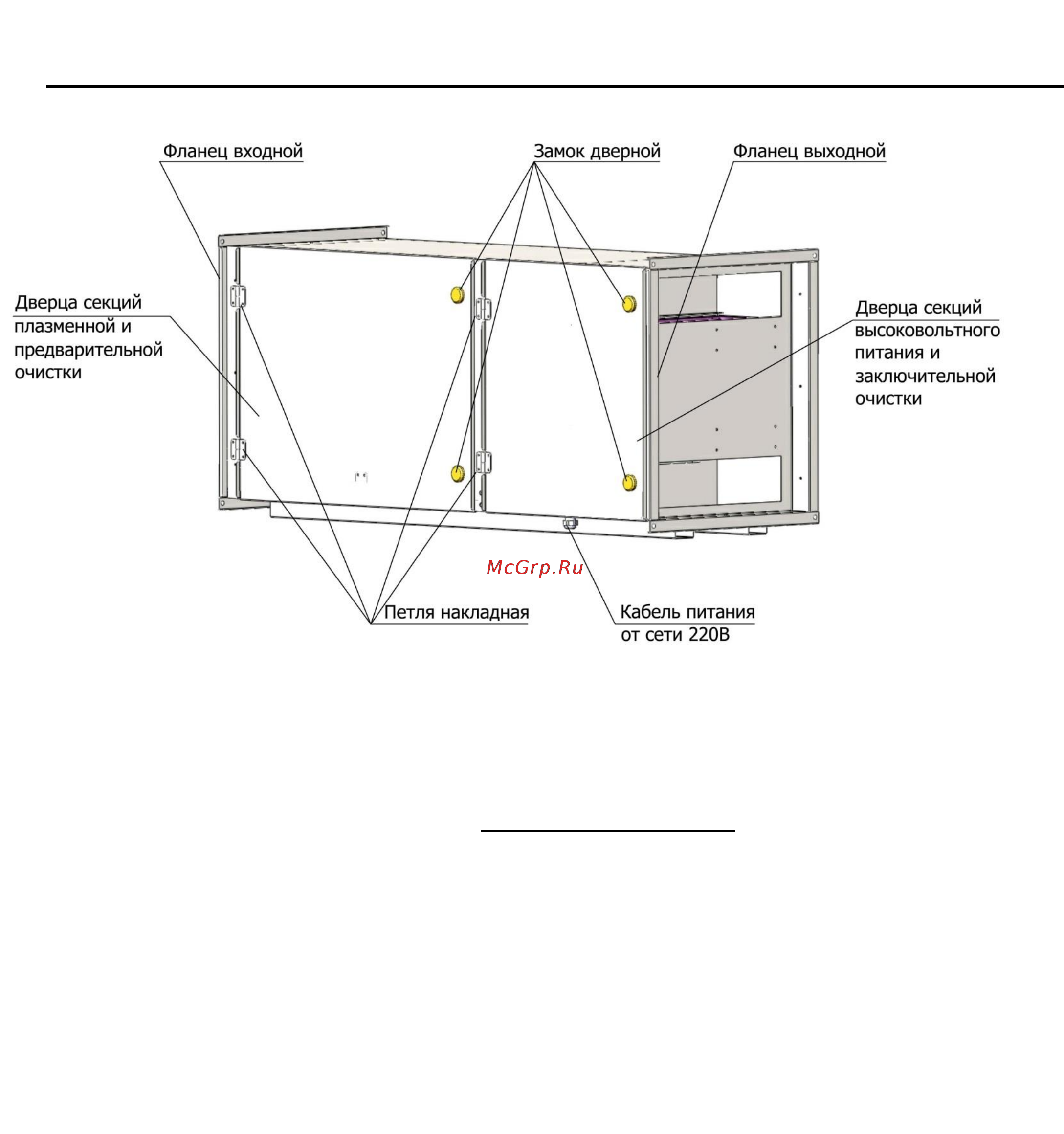

Рис.1 Газоконвертор «Ятаган Out 1.0-4.0»
Особенности Out 1.0-4.0
Предназначен для очистки воздуха в кухнях, ресторанах и кафе без полноценной приточно-
вытяжной вентиляции или с выбросом очищенного воздуха в вытяжную систему ресторана.
Представляет собой высокоэффективный очиститель с системой жироулавливающих кассет и
системой плазменных газоразрядных ячеек.
Содержит вещество «катализатор», которое ускоряет очистку воздуха, при этом не
расходуется.
Запрещено применять оборудование для сред, содержащих следующие примеси:
Радиоактивные,
Клеящиеся,
Агрессивные,
Взрывчатые,
Смолистые.
