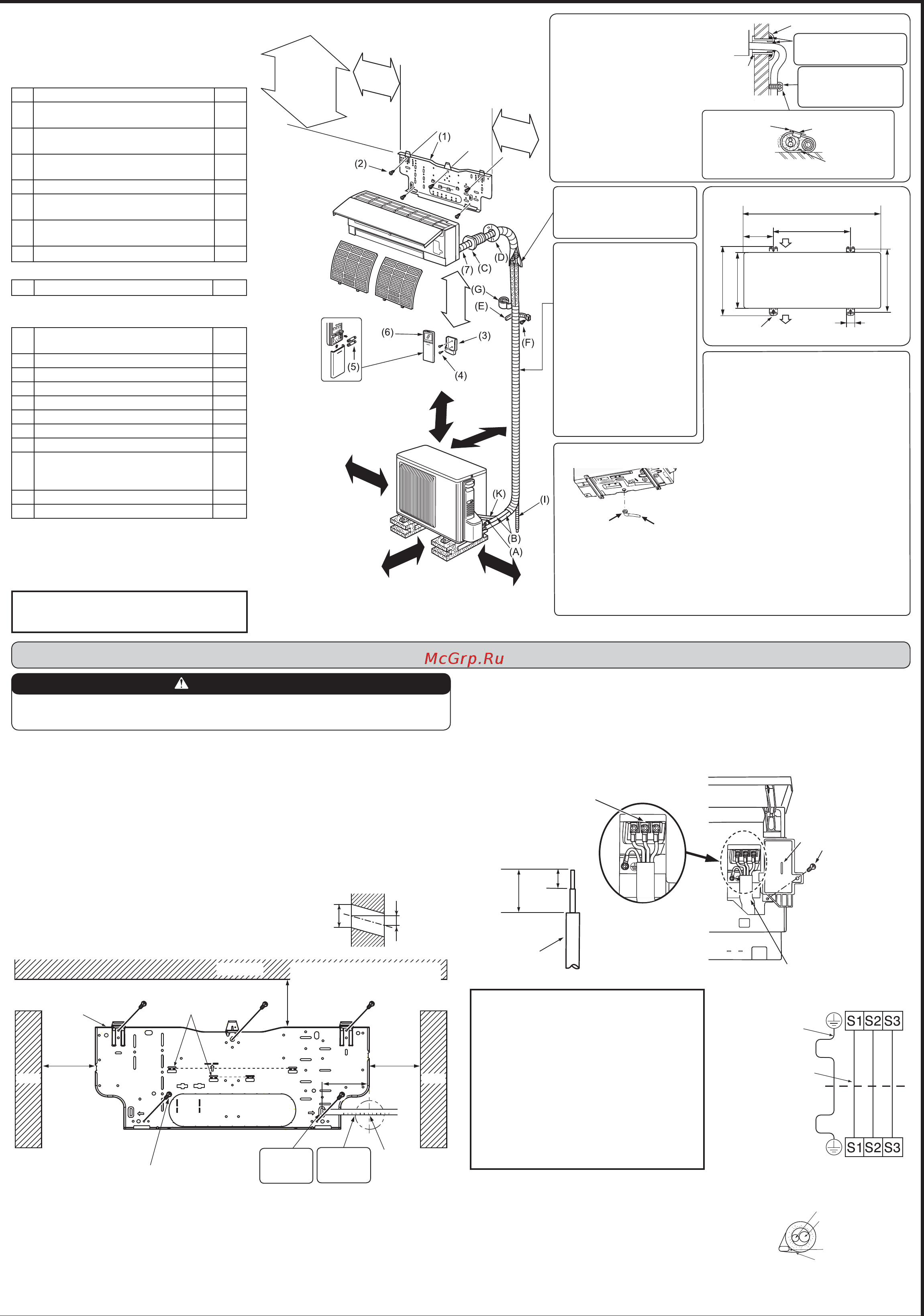

1-4. МОНТАЖНАЯ СХЕМА
2-1. КРЕПЛЕНИЕ УСТАНОВОЧНОЙ ПЛАСТИНЫ
• Найдите в стене элемент конструкции (например, стойку) и закрепите установочную
пластину (1) в горизонтальном положении с помощью шурупов крепления (2).
•
Для предотвращения вибрации установочной пластины (1) обязательно установите шурупы
крепления в отверстия, показанные на рисунке. Для обеспечения дополнительной поддержки
шурупы крепления также можно установить в другие отверстия.
• При извлечении сепаратора намотайте виниловую ленту на края сепаратора во
избежание повреждения проводов.
• При использовании болтов, утопленных в бетонной стене, закрепите установочную
пластину (1) через овальное отверстие 11 × 20 · 11 × 26 мм (шаг отверстия 450 мм).
• Если утопленный болт слишком длинный, замените его на более короткий, приоб-
ретенный в свободной продаже.
2-2. ПРОСВЕРЛИВАНИЕ СТЕННЫХ ОТВЕРСТИЙ
1) Определите расположение стенного отверстия.
2) Просверлите отверстие ø 65 мм. Наружная сторона
должна быть на 5 - 7 мм ниже внутренней стороны.
3) Вставьте втулку для стенного отверстия (C).
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Перед установкой проверьте наличие следу-
ющих деталей.
<Внутренний прибор>
(1) Установочная пластина 1
(2)
Шуруп крепления установочной пластины
4 × 25 мм
5
(3)
Держатель пульта дистанционно-
го управления
1
(4)
Шуруп крепления для (3)
3,5 × 16 мм (черный)
2
(5) Батарейка (AAA) для (6) 2
(6)
Беспроводной пульт дистанцион-
ного управления
1
(7)
Войлочная лента
(При прокладке труб влево или назад влево)
1
(8)
Мягкая сухая ткань (только VEB-типа)
1
<Наружный прибор>
(9)
Дренажное отверстие (Только тип VE)
1
ДЕТАЛИ, КОТОРЫЕ НЕОБХОДИМО
ПРИОБРЕСТИ НА МЕСТЕ
(A)
Соединительный провод внут-
реннего/наружного прибора*
1
(B) Удлинительная труба 1
(C) Втулка для стенного отверстия 1
(D) Крышка для стенного отверстия 1
(E) Лента для фиксирования труб 2 - 5
(F)
Шуруп крепления для (E) 4 × 20 мм
2 - 5
(G) Лента для труб 1
(H) Замазка 1
(I)
Дренажный шланг
(или мягкий шланг из ПВХ с внутренним диа-
метром 15 мм или твердая труба из ПВХ VP16)
1
или
2
(J) Охлаждающее масло 1
(K) Шнур источника питания* 1
Воздухозаборное
отверстие
Воздуховыпуск-
ное отверстие
Установка наружного прибора (EF25, 35, 42/EF50)
Установка должна выполняться лицензиро-
ванным подрядчиком в соответствии с поста-
новлениями местных нормативных актов.
Клеммная колодка
Шуруп крепления
Соединительный про-
вод внутреннего/наруж-
ного приборов (А)
Зажим VA
Силовой провод
Клеммная колодка внутреннего прибора
Соединительный
провод внутреннего/
наружного приборов
(A)
Клеммная колодка наружного прибора
Провод зазем-
ления (зеленый/
желтый)
• Для облегчения проведения техобслужи-
вания в будущем оставьте припуск длины
соединительных проводов.
•
Провод заземления может быть немного длин-
нее других. (длиннее примерно на 60 мм)
• Не сгибайте остаток провода и не размещай-
те его в небольшом пространстве. Будьте
осторожны, чтобы не повредить проводку.
• Обязательно присоедините каждый винт
к соответствующей клемме при фиксации
шнура и/или провода к клеммному блоку.
Примечание: запрещается прокладывать
провода между внутренним блоком и монтажной
пластиной (1). Поврежденная проводка может
стать причиной тепловыделения или возгорания.
Труба для жидкости
Труба для газа
Войлочная лента (7)
Соединительный про-
вод внутреннего/на-
ружного приборов (А)
Лента для труб (G)
Внут-
ренний
прибор
Втулка для
стенного
отверстия
(C)
Отрежьте
лишнее.
Лента для фикси-
рования труб (E)
Обязательно используй-
те втулку для стенного
отверстия (C) в целях
предотвращения контакта
соединительного провода
(А) внутреннего/наружного
прибора с металличес-
кими деталями стенного
перекрытия, а также для
предотвращения повреж-
дения проводов крысами,
если стена полая.
Крышка для стенного
отверстия (D)
Загерметизируйте зазор
стенного отверстия с помо-
щью замазки (H).
Прикрепите трубу к
стене с помощью лен-
ты для фиксирования
труб (E).
Шуруп креп-
ления (F)
После проверки на отсутствие
утечек плотно нанесите
изоляционный материал, чтобы
обеспечить отсутствие зазоров.
В случае крепления трубопроводов
к стене, содержащей металлы (об-
шитые белой жестью) или металли-
ческую сетку, установите химически
обработанную деревянную пластину
толщиной не менее 20 мм между сте-
ной и трубами, или оберните трубы
виниловой изолентой 7 - 8 раз.
Для использования имеющегося
трубопровода выполните операцию
COOL (ОХЛАЖДЕНИЕ) в течение 30
минут и осуществите откачку перед
демонтажем старого кондиционера.
Повторно смонтируйте раструб в
соответствии с размером для нового
количества хладагента.
2. УСТАНОВКА ВНУТРЕННЕГО ПРИБОРА
Прорезь 2/4-10 мм × 21 мм
* Примечание:
Разместите соединительный провод внутрен-
него/наружного прибора (A) и шнур источника
питания (K) как минимум на расстоянии 1 м
от провода телевизионной антенны.
Не менее
117,5 мм
Не менее
107,5 мм
Не менее
100 мм
Не менее
350 мм
Не менее
100 мм
Не менее 72 мм или
не менее 128 мм при
прокладке труб влево и
назад влево (с использо-
ванием прокладки)
Не менее
7 мм
Внешний вид наружного блока может отличать-
ся на некоторых моделях.
(EF25, 35, 42/EF50)
Не менее 100/500 мм
Установочная
пластина (1)
Центр отверс-
тия ø 65 мм
Не менее
117,5 мм
Не менее
107,5 мм
Не менее 72 мм
Не менее 128 мм при прокладке труб влево и
назад влево (с использованием прокладки)
Потолок
Стена
Стена
Шуруп крепления (2)
* То же для левого отверстия.
Вставьте
масштабную
линейку. *
Совмести-
те линейку
с линией. *
Уровень
100 мм
35 мм
15 мм
800/840 мм
500 мм
150/175
мм
40 мм
344,5/390 мм
285/330 мм
304-325/349-371 мм
2-3.
СОЕДИНИТЕЛЬНЫЕ ПРОВОДА ДЛЯ ВНУТРЕННЕГО ПРИБОРА
Вы можете подсоединить силовой провод внутреннего/наружного прибора, не снимая переднюю панель.
1) Откройте переднюю панель.
2) Снимите зажим VA.
3) Проложите соединительный провод внутреннего/наружного приборов (A) с задней
стороны внутреннего прибора и обработайте конец провода.
4) Ослабьте винт клеммной колодки и подсоедините сначала провод заземления, затем
соединительный провод внутреннего/наружного приборов (A) к клеммной колодке.
Следите за правильностью подсоединения проводов. Плотно прикрепите провод к
клеммной колодке, следя за тем, чтобы сердечник провода не был виден, и чтобы
к соединительной секции клеммной колодки не прилагалось внешнего усилия.
5) Плотно затяните винты клеммной колодки для предотвращения их ослабления. После
затяжки винтов слегка потяните за провода, чтобы убедиться в их неподвижности.
6) Зафиксируйте соединительный провод (A) внутреннего/наружного прибора и провод
заземления с помощью зажима VA. Обязательно навесьте левый выступ зажима
VA. Надежно присоедините зажим VA.
2-4.
ПРИДАНИЕ ФОРМ ТРУБАМ И ТРУБОПРОВОДЫ ДРЕНАЖНОЙ СИСТЕМЫ
Придание форм трубам
• Расположите дренажный шланг под трубопроводом
хладагента.
•
Убедитесь в отсутствии подъемов и изгибов в дренажном шланге.
• При обмотке лентой не тяните за шланг.
• При прокладке дренажного шланга в помещении обяза-
тельно оберните его изоляционным материалом (приоб-
ретается в магазине).
Стена
Наружная сторона
ø 65 мм
5-7 мм
(EF25, 35, 42/EF50)
Не менее 200/500 мм
Трубопроводы дренажной систе-
мы наружного прибора
<Только тип VE>
•
Выполните прокладку трубопроводов дренаж-
ной системы перед соединением трубопрово-
дов внутреннего и наружного приборов.
•
Подсоедините дренажный шланг (I) с внут-
ренним диаметром 15 мм, как показано на
рисунке.
•
Обязательно проложите трубопроводы
дренажной системы с наклоном вниз по
направлению слива.
Примечание:
Устанавливайте прибор строго горизонтально.
Не используйте дренажное отверстие (9)
в районах с холодным климатом. Дренаж
может замерзнуть, что приведет к останову
вентилятора.
При нагреве наружный прибор выделя-
ет конденсат. Выберите место для ус-
тановки так, чтобы наружный прибор и
земля под ним не смачивались сливной
водой и чтобы не было риска поврежде-
ния прибора при замерзании воды.
ОСТОРОЖНО
Передняя панель некоторых внутренних блоков закрыта защитной пленкой.
При установке таких внутренних блоков не снимайте пленку во избежание
царапин, пока установка не будет завершена.
(9)
(I)
