28
R410A
хладагент
Design
inverter
Опции (аксессуары)
Наименование Описание
1 MAC-2320FT
Сменный элемент электростатического антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)
2 MAC-093SS-E
Насадка для пылесоса для чистки теплообменников
3 PAR-31MAA
Новый проводной пульт управления (для подключения необходим интерфейс MAC-333IF-E)
4 MAC-333IF-E
Комбинированный интерфейс для подключения к сигнальной линии M-NET VRF-систем City Multi, а также для подключения
проводного пульта и внешних цепей управления и контроля.
5 MAC-557IF-E
Конвертер для подключения в беспроводную сеть WiFi
6 ME-AC-KNX-1-V2
Конвертер для подключения в сеть KNX TP-1 (EIB)
7 ME-AC-MBS-1
Конвертер для подключения в сеть RS485/Modbus RTU
8 ME-AC-LON-1
Конвертер для подключения в сеть LonWorks
9 ME-AC-ENO-1
Конвертер для подключения в беспроводную сеть EnOcean
10 ME-AC-SMS-32
GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.
11 MAC-643BH-E
Нагреватель поддона наружного блока MUZ-EF42VE
12 MAC-644BH-E
Нагреватель поддона наружного блока MUZ-EF50VE
S1
S2
S3
S1
S2
S3
межблочный
кабель: 4х1,5 мм
2
внутренний
блок
Кабель электропитания (автоматический выключатель):
MUZ-EF25/35/42VE: 3х1,5 мм
2
(10 А)
MUZ-EF50VE: 3х2,5 мм
2
(16 А)
провод заземления
должен быть на 60 мм длиннее остальных проводников
наружный
блок
ИК-пульт
управления
L
N
заземление

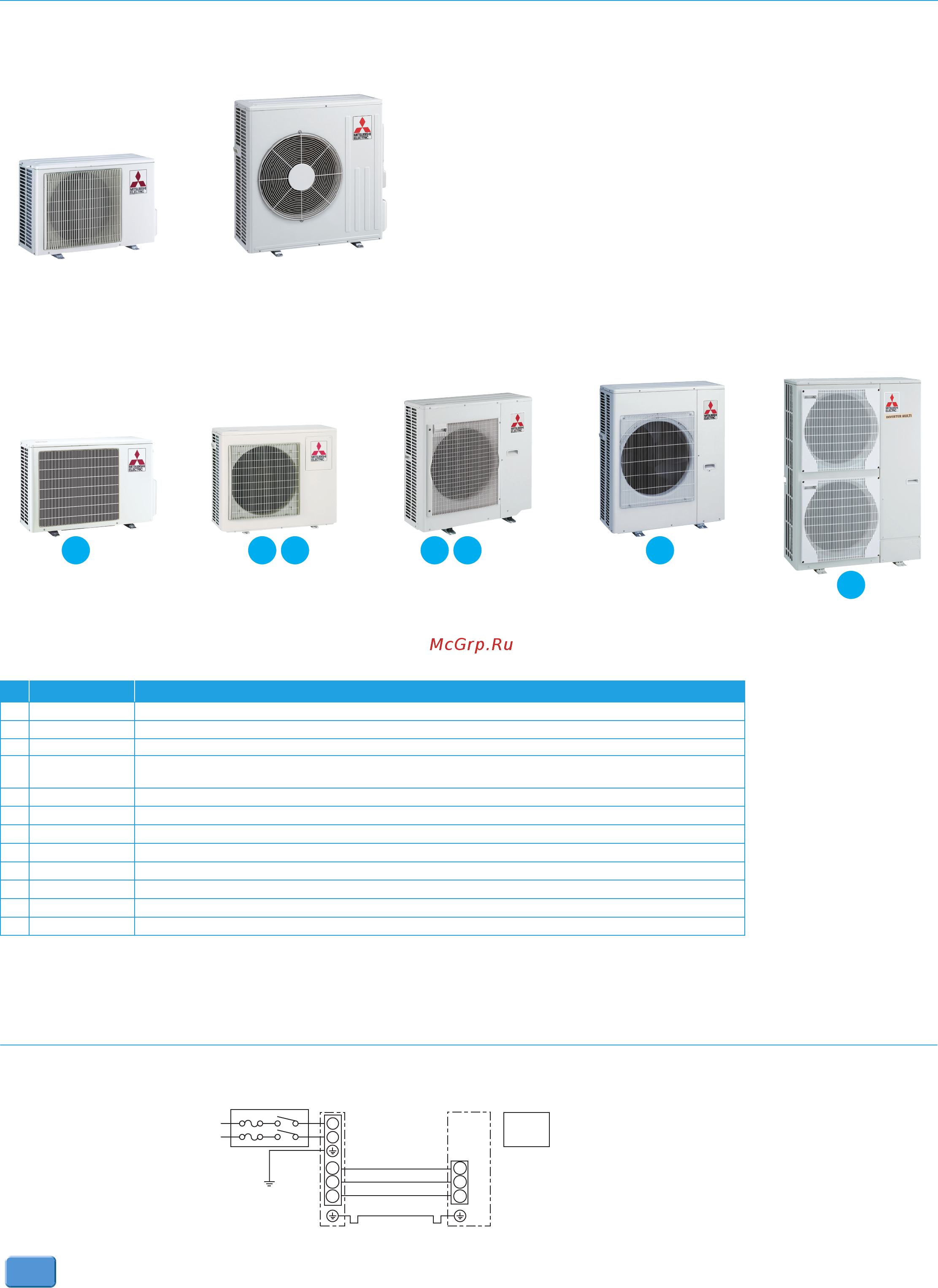

Схема соединений внутреннего и наружного блоков
Наружные блоки мультисистем
Наружные блоки систем 1:1
Примечание.
Для внутреннего блока MSZ-EF22VE(B/S/W) не предусмотрен
отдельный наружный блок. MSZ-EF22VE(B/S/W) может использо-
ваться только в составе мультисистем MXZ-2D/3D/4D/5D/6C.
Примечания:
1. Подключение внутренних блоков MSZ-EF22/25/35/42/50VE(B/S/W) к наружным агрегатам MXZ-8A140VA не предусмотрено.
2. Чертежи наружных блоков мультисистем можно найти в разделе «Мультисистемы c инвертором MXZ-2D/3D/4D/5D/6C».
Примечание.
Нагреватель поддона MAC-643BH-E может быть применен в наружных блоках MUZ-EF25/35VE. Однако для этого необходимо заменить плату
инвертора на E12 G13 451 (MUZ-EF25VE) или E12 G14 451 (MUZ-EF35VE).
Наружные блоки
MUZ-EF25VE
MUZ-EF35VE
MUZ-EF42VE
Габариты (ШхГхВ)
800x285x550 мм
MUZ-EF50VE
Габариты (ШхГхВ)
840x330x880 мм
MXZ-2D33VA
MXZ-2D40VA
MXZ-2D53VA
Габариты (ШхДхВ)
800x285x550 мм
2
порта
подключения ВБ
MXZ-6C122VA
Габариты (ШхДхВ)
900x320x1070 мм
6
портов
подключения ВБ
MXZ-8B140/160VA/YA
Габариты (ШхДхВ)
950x360x1350 мм
8
внутренних
блоков
MXZ-3D54VA
MXZ-3D68VA
MXZ-4D72VA
Габариты (ШхДхВ)
840x330x710 мм
43
порта
подключения ВБ
MXZ-4D83VA
MXZ-5D102VA
Габариты (ШхДхВ)
900x320x915 мм
54
портов
подключения ВБ
