Подсоединения
2424 RU
Подсоедините аппарат к телевизору, предварительно изучив технические характеристики имеющегося у Вас
оборудования.
Перед началом установки отключите телевизор и этот аппарат от сети питания.
AV2
(
DECODER
)
AV1
(
TV
)
ANTENNA
OUT
IN
ANALOG
AUDIO OUT
AUDIO IN
(
AV3
)
COMPONENT
VIDEO OUTPUT
S-VIDEO
COAXIAL
L
R
L
Y
P
B/CB
PR/CR
R
IN
(
AV3
)
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
Сигнал
кабельного
телевидения
Антенна
или
РЧ кабель
(прилагается)
РЧ кабель
(
не прилагается
)
Переходник
Scart
(не прилагается)
К антенному разъему
Аудио/видео кабель (не прилагается)
Кабель Scart/RCA
(не прилагается)
Кабель Scart (не прилагается)
Подсоединения

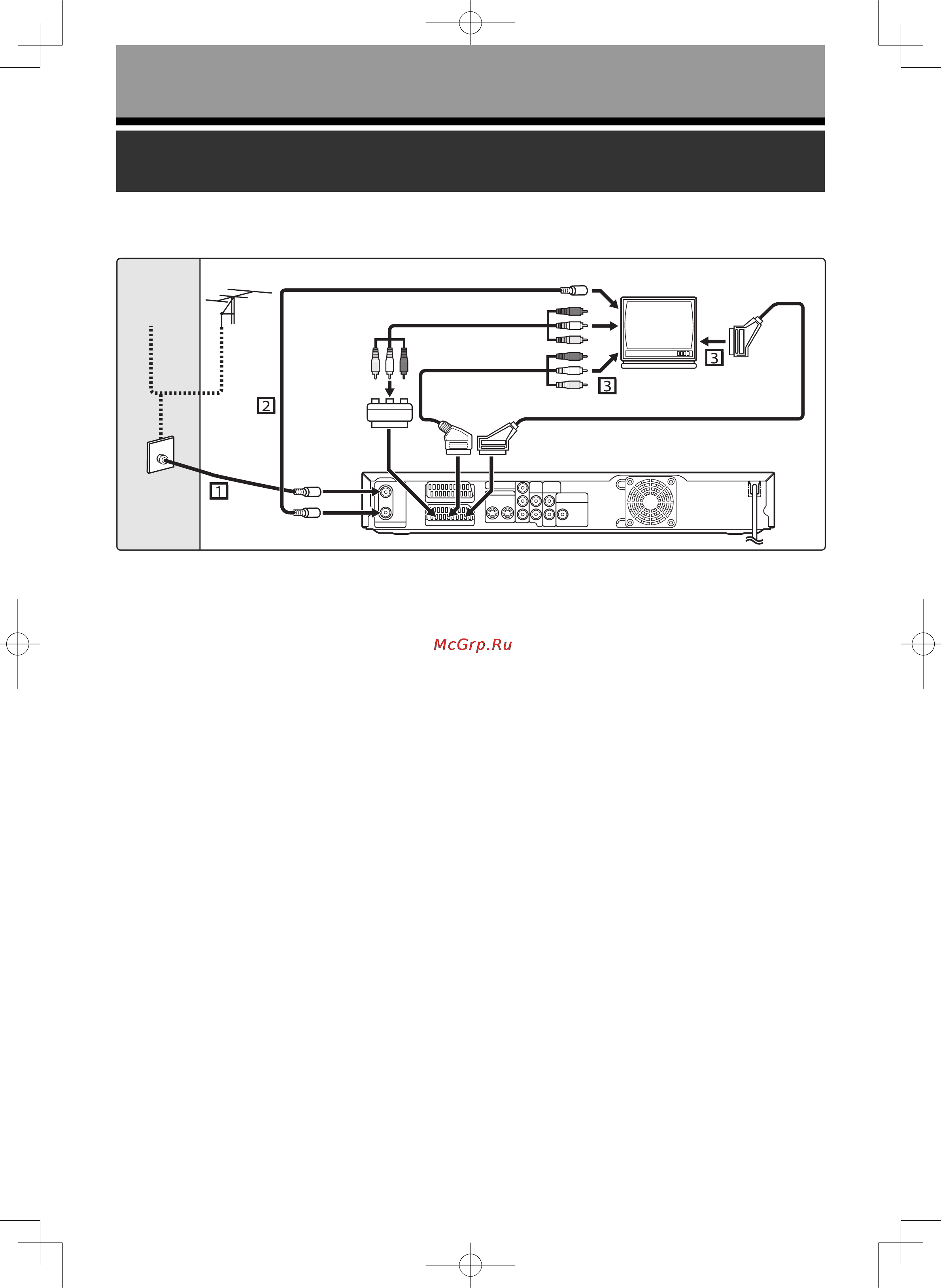

■ Использование гнезда Scart
1) Подсоедините антенну или кабель к разъему ANTENNA IN этого аппарата.
2) Подсоедините разъем ANTENNA OUT этого аппарата к антенному разъему Вашего телевизора.
Используйте поставляемый РЧ кабель.
3) Подсоедините гнездо Scart AV1 (TV) этого аппарата к гнезду Scart Вашего телевизора.
Используйте имеющийся в продаже кабель Scart.
Примечания
• Если у Вашего телевизора нет разъема Scart, используйте для подсоединения имеющиеся в продаже переходник
Scart или кабель Scart/RCA.
• Подсоедините этот аппарат непосредственно к телевизору. Если аудио/видео кабели подсоединены к ВКМ,
изображение может быть искажено из-за системы защиты от копирования.
• При изменении установки “Выход видео” (“SCART (RGB)”, “Компонент чересстрочная (I)” или “Компонент
Продолженный (P)”) выполните подсоединение к видео разъему или разъему S-Video на телевизоре. Если
установка изменяется, например, на “Компонент чересстрочная (I)” или “Компонент Продолженный (P)” в то
время, как кабель Scart подсоединен к телевизору, то может выводиться искаженный видео сигнал.
Выбор воспроизведения с построчным сканированием (625p <576p> или чересстрочным 625i <576i>)
• Если Ваш телевизор поддерживает построчное сканирование (625p <576p>), подсоедините телевизор к разъемам
COMPONENT VIDEO OUTPUT записывающего устройства DVD и установите пункт “Выход видео” в положение
“
Компонент Продолженный (P)
” в меню установок (см. стр. 121). Затем установите Ваш телевизор в режим
построчного сканирования.
• Если Ваш телевизор не поддерживает построчное сканирование, установите пункт “Выход видео” в положение
“Компонент чересстрочная (I)”.
• Используйте для подсоединения имеющийся в продаже переходник, если разъемами видео выхода Вашего
телевизора или монитора являются разъемы типа BNC.
