Airhot CGE-12 [6/7] E электрическая схема

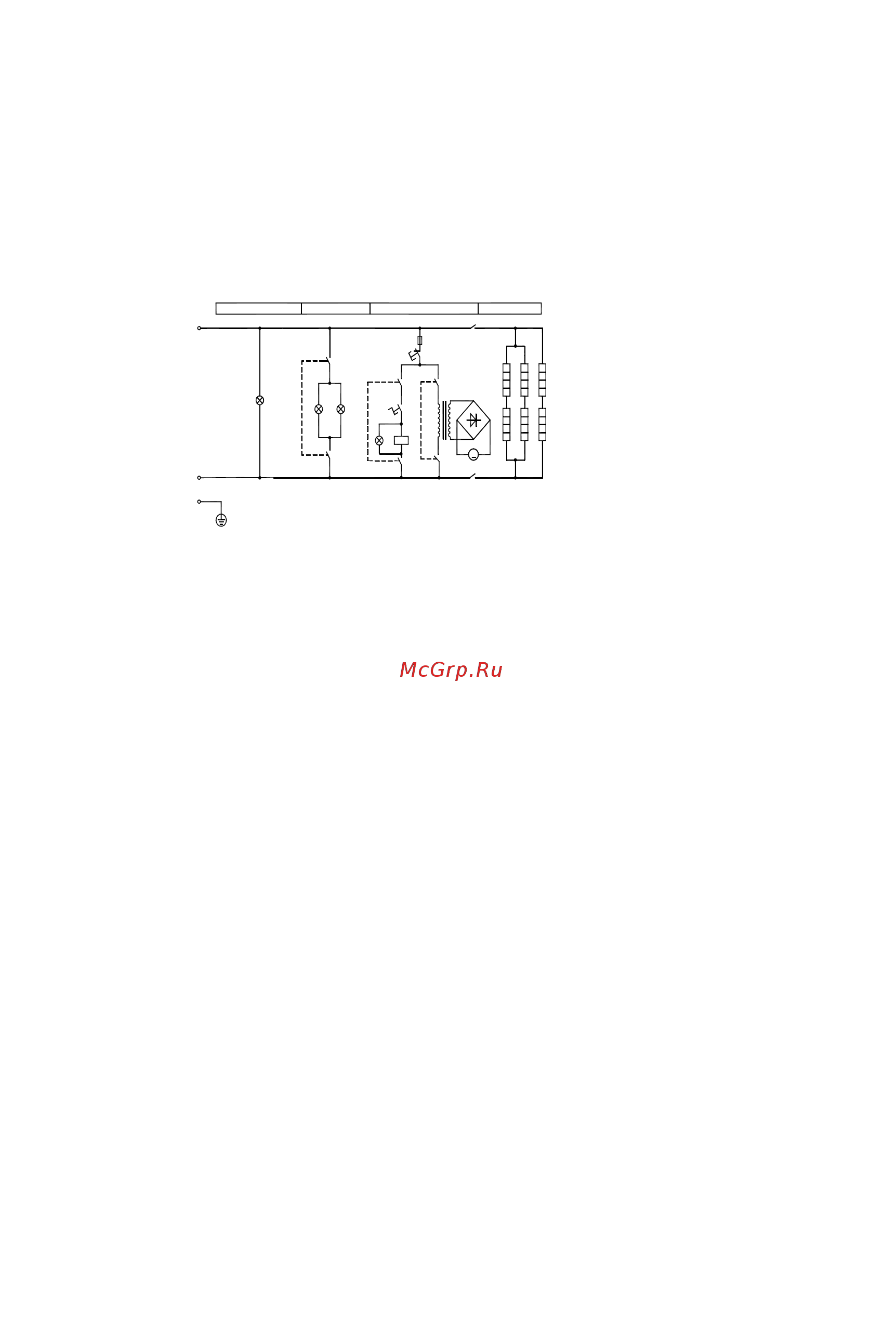

E. Электрическая схема

KM1- 2

KM1- 1

over temperature protector

D1- -- power lamp

D4- -- heating lamp

K1- -- floodlight switch

K2- -- heating switch

K3- -- rotating switch

floodlight

rotating heating control heating

TS- -- over temperature protector

SA-- - thermostat

FU- -- fuse

U- - - silica rectifier

T- - - transformer

KM1- - - AC contactor

D2 D、 3- - - floodlight

R1 R～ 6- - - heating element

M- -- direct current motor

R1 R2 R3

KM1

R4 R5 R6

Over temperature protector – защита от перегрева

Floodlight – включение подсветки рабочей камеры

Rotating heating control – вращающиеся элементы нагревателя

Heating – нагрев

Power lamp – индикация питания

Heating lamp – индикация нагрева

Heating switch – включатель нагрева

Rotating switch – включатель вращения

Thermostat – термостат

Fuse – предохранитель

Silica rectifier – кремниевый выпрямитель

Transformer – трансформатор

AC contactor – контактор переменного тока

Heating element – нагревательный элемент

Direct current motor – мотор постоянного тока
