14
RF IN
(
FROM ANT.
)
RF OUT
(
TO TV
)
AV1(AUDIO/VIDEO) IN/OUT
AV2(SAT/DECODER) IN/OUT
OPTICAL
BITSTREAM/PCM
L
COAXIAL
DIGITAL
ANALOG
R
VIDEO Y
P
B
P
R
S-VIDEO
AUDIO OUT
VIDEO OUT
1 2 3 54
6
79
10
8
1
2
3
4
5
6
7
8
D-R1SG_Ope(US)p012-019 03.11.23, 10:06 PM14

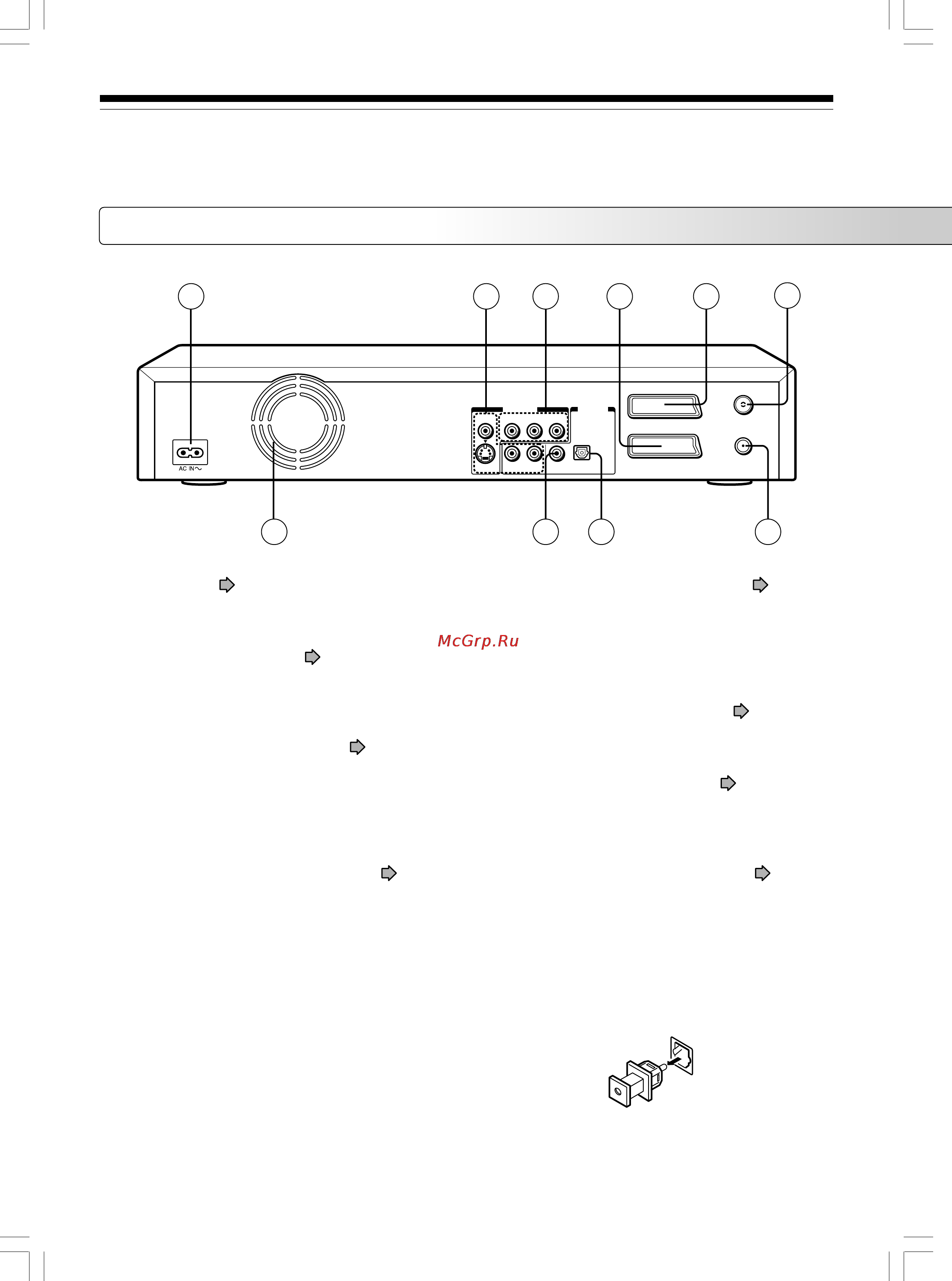

Введение
Индекс частей и органов управления
Задняя панель
Разъем питания стр.15 в инструкции по
установке.
Подключите приланаемый шнур питания
Видео- и аудиовыходы стр.16 в
инструкции по установке
Выводит видео и аудиосигналы к подключаемому ТВ
или усилителю.
Компонентный видеовыход стр.17 в
инструкции по установке
Выводит видеосигнал к подключенному ТВ или
монитору с компонентным видеовходом.
Подключите ТВ или монитор с компонентным
видеовходом.
Разъем AV2 (SAT/DECODER) IN/OUT стр.36
Используйте этот разъем при подключении видео или
другого оборудования которое имеет разъем данной
формы.
Разъем AV1(Аудио/Видео) вход/выход стр.36
* Используйте этот разъем при подключении ТВ, который
имеет разъем данной формы
* Используйте этот разъем при подключении видео или
другого оборудования, которое имеет разъем данной
формы
Входной разъем RF IN (от антенны) стр. 14 в
инструкции по усттановке
Подключите антенну или кабельный сигнал
Выходной разъем RF OUT ( к ТВ) стр.14 в
инструкции по установке.
Подключите прилагаемый коаксиальный кабель к ТВ
Цифровой аудиовыход оптический стр. 21, 22,
23 в инструкции по установке.
Используйте данный разъем при подключении аппарата к
ресиверу с оптическим цифровым аудиовходом.
При подключении оптического цифрового аудиокабеля
удалите колпачок и плотно вставьте разъем в гнездо. Если
кабель не используется, вставьте обратно защитный
колпачок для предотвращения влияния пыли.
