ATESY Командор-6М [10/12] Приложения
![ATESY Командор-6М [10/12] Приложения](/views2/1325815/page10/bga.png)
7.Приложения

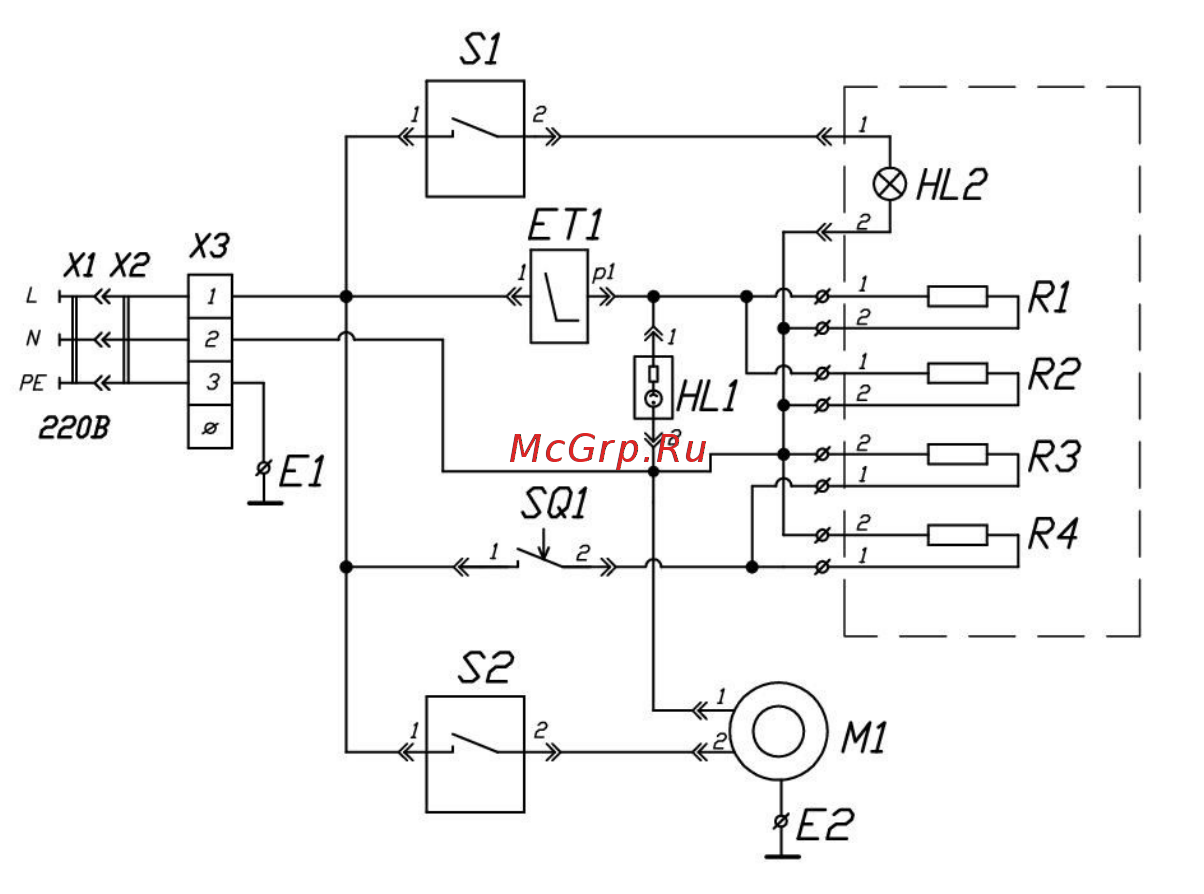

7.1. Схема электрическая принципиальная электрогриля
«Командор-6М»
Условные обозначения:
Е1,Е2 - Клеммы заземления
ЕТ1 - Терморегулятор MMG (50-250)°С
HL1 - Лампа индикаторная
HL2 - Лампа 25 Вт
М - Электродвигатель «Метеор» mod.981 (220В, 2 об/мин)
R1…R4 – ТЭН 2,0 кВт, 220 В - ГБ.02.010.000
S1 - Выключатель MD-0401/L/G/A29/T6
S2 - Выключатель MD-0401/L/G/A03/T6
SQ1 - Микропереключатель D48X
Х1 - Розетка РШ-40 (40А)
Х2 - Вилка ВШ-40 (40 А)
Х3 - Клеммный блок КБ63/3
ГБ.06.000.000 РЭ изм. 01
10
