4.5 Основные схемы подключений

Ïîäêëþ÷åíèå âèäåîñèñòåìû ê DVD-ïðîèãðûâàòåëþ

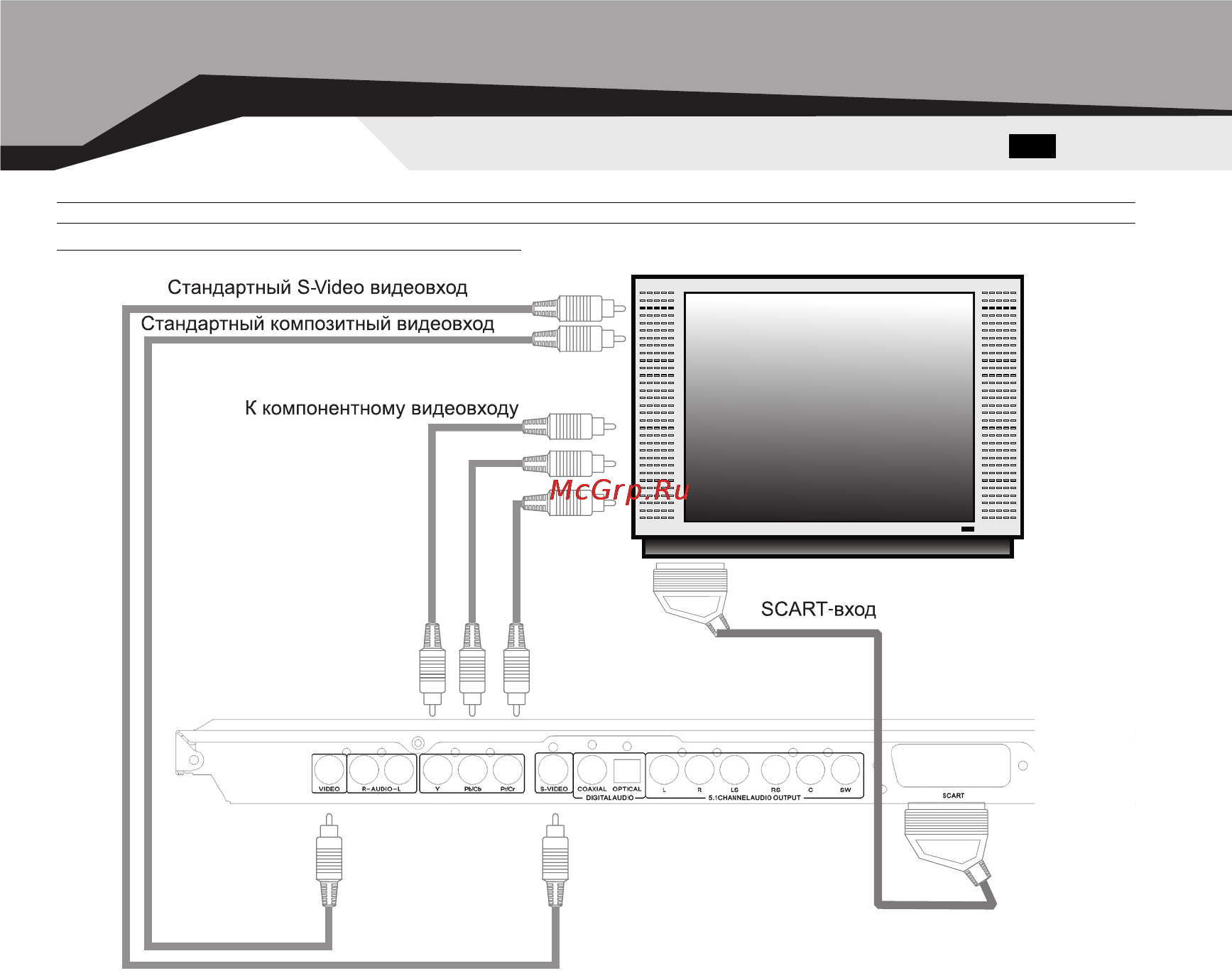

DVDпроигрыватель имеет 5 разъемов видеовыхода: стандартный, SVideo, компонентный (Y Cb Cr), VGA и SCART. Сигнал

прогрессивной развертки (Y Pb Pr) берется с компонентного и VGAвыходов.

Разъем композитного видеовыхода проигрывателя подключите аудиовидеокабелем (разъем желтого цвета) к видеовходу

(желтого цвета) вашего телевизора.

Разъем видеовыхода SVideo проигрывателя подключите кабелем SVideo к входу SVideo вашего телевизора.

Разъем компонентного видеовыхода проигрывателя подсоедините компонентным (Y,Pb/Cb,Pr/Cr) видеокабелем к компо

нентным входам вашего телевизора или монитора.

Разъем SCART проигрывателя подключите кабелем SCART к разъему SCART вашего телевизора.

Разъем VGA проигрывателя подключите кабелем VGA к разъему VGA вашего телевизора.

Примечание. В меню выберите тип видеовыхода в зависимости от способа подключения. Используйте только один или два

способа подключения, большее количество подключений может вызвать помехи. Для включения RGBвыхода на SCART, ком

понентного (Y Cb Cr), компонентного прогрессивного (Y Pb Pr) или VGAвыходов нажмите кнопку VIDEO на пульте ДУ. Стан

дартный (композитный) и SVideo выходы включены постоянно.
