4. Инструкции по монтажу для специалистов по монтажу

4.1 Описание прибора

1. Верхнее монтажное

отверстие

2. Нижнее монтажное

отверстие

3. Длина монтажного

шурупа (рис. 6, поз. 3)

4. Длина соединительного

кабеля (рис. 5, поз. 4)

5. Термостат

6. Отверстие для кабеля с

заглушкой

7. Электрические разъемы

8. Разъем для соединения

платы с крышкой

9. Герконовое реле

10. Патрубок впуска холодной

воды

11. Патрубок выхода горячей

воды

12. Ограничитель потока

13. Крышка

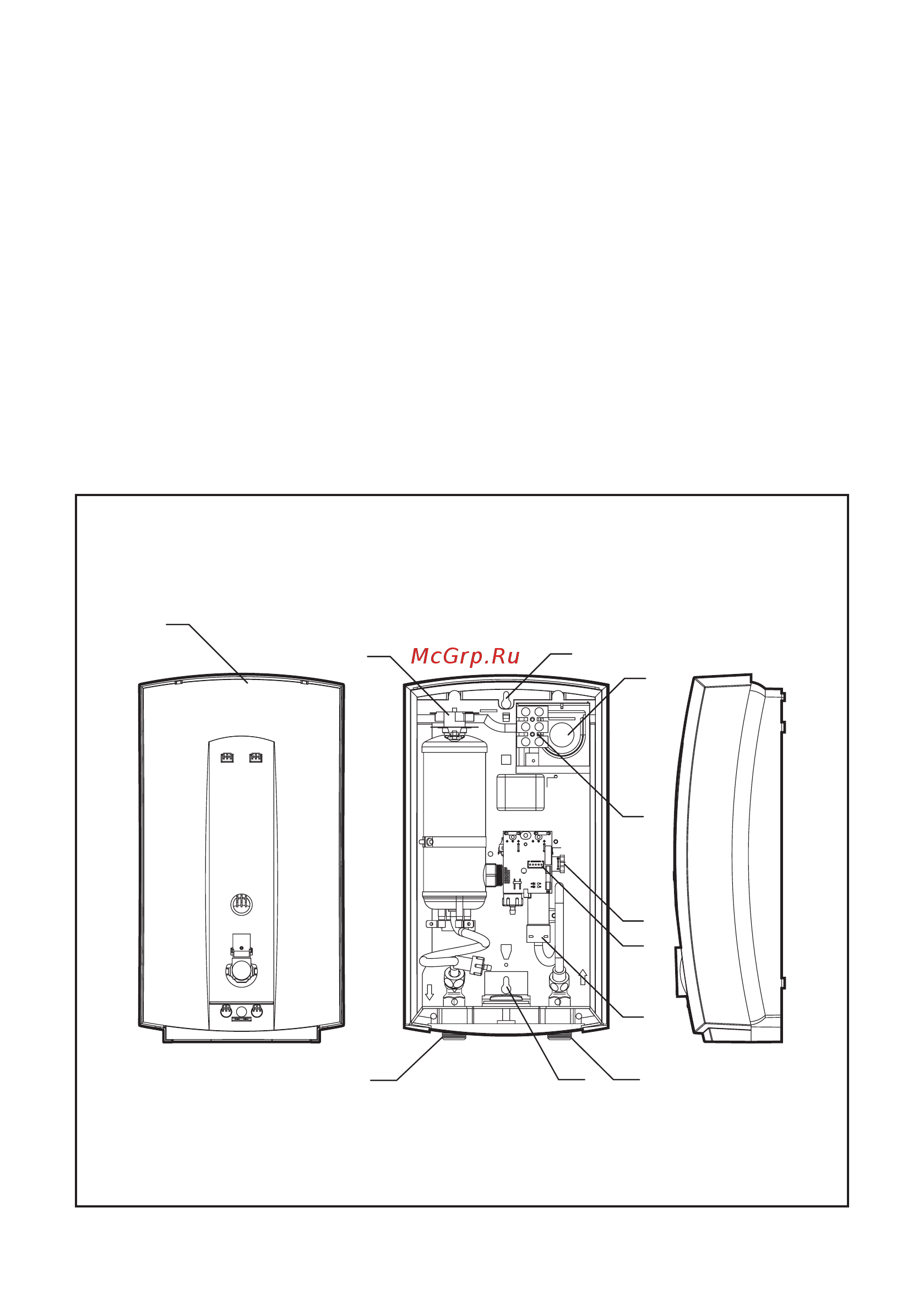

Компоненты прибора

Рис. 2
