таковых, их необходимо тщательно удалить. В новостройках следует учесть время высыхания
бесшовного пола – от 4 до 6 недель.
Примечание:
Обогреваемая поверхность должна быть сухой и обезжиренной. Сыпучие поверхности стяжки
перед прокладкой системы нагрева нужно обработать дисперсионным адгезионным средством.
При укладке нагревательного мата необходимо наступать на него только по мере необходимости.
До укладки нагревательного
мата необходимо установить распределительную коробку скрытого
монтажа в точке ввода соединительного кабеля нагревательного мата и провода датчика
температуры пола регулятора. Для электроподключения необходимо применять соединительный
кабель 3 x 1,5 мм
2
.
Важное указание:
Кабель электропитания должен вводиться в скрытую распределительную коробку без
применения удлинителя в полу. Для датчика температуры пола необходимо установить
отдельную полую трубку. Укладку необходимо осуществлять таким образом, чтобы датчик
находился непосредственно под нагревательным матом на расстоянии примерно 10 см от
внешнего края укладываемого позже электронагревательного мата (см. схему укладки).
Питающий кабель и провод датчика запрещается прокладывать в общей полой трубке.
Датчик температуры пола регулятора необходимо вводить в полую трубку так, чтобы после
укладки конец датчика находился между двумя электронагревательными кабелями (см. схему
укладки).
Затем конец полой трубки необходимо герметично заделать, чтобы при приклеивании системы
THERMO BODEN клеем для плитки внутрь трубки
не попал клей. Питающий кабель датчика
необходимо уложить таким образом, чтобы он не пересекал греющий электрокабель и не касался
его.

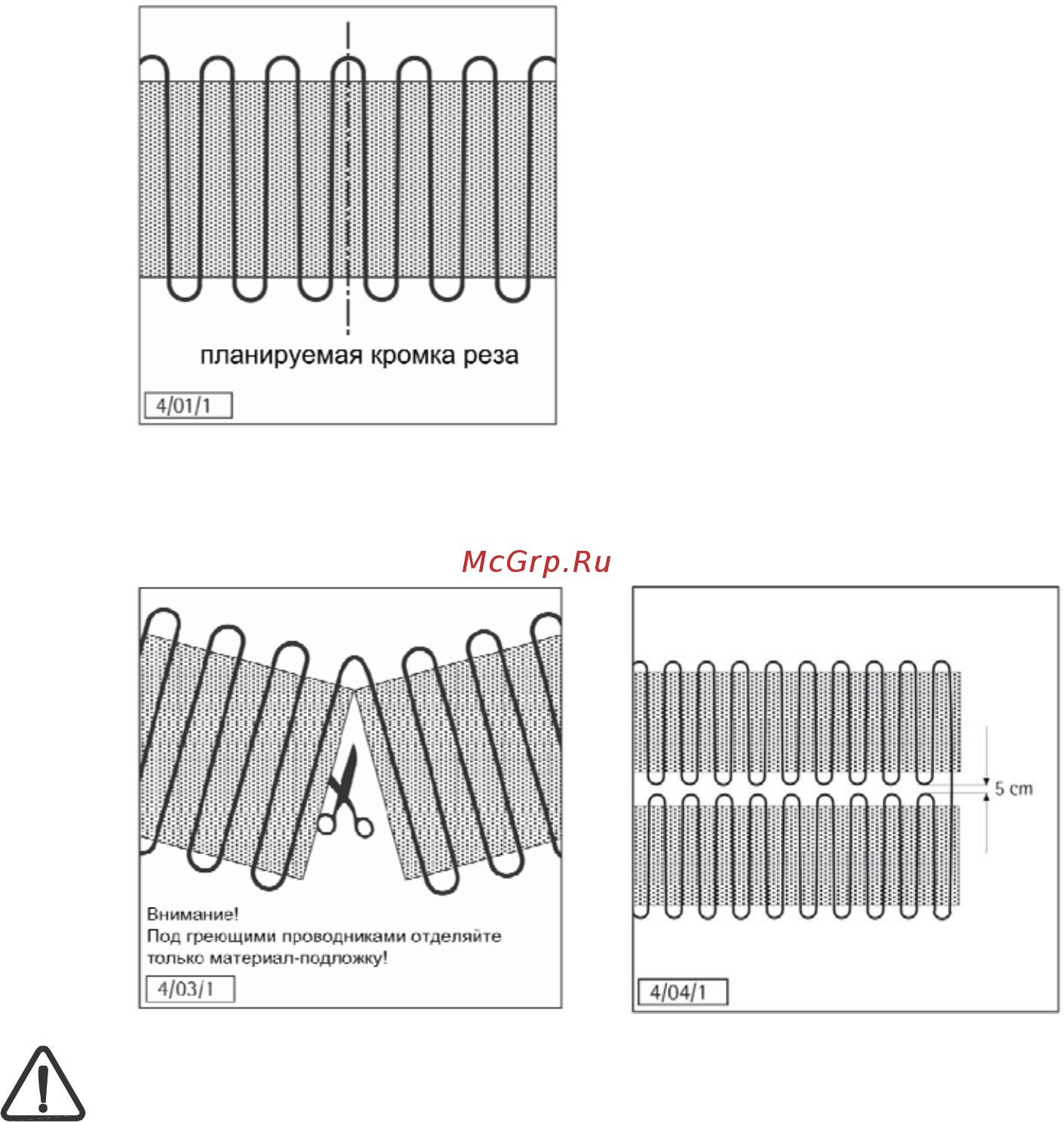

Раскладывание нагревательного мата
Электронагревательный мат необходимо разложить на обогреваемой поверхности гладкой,
самоклеющейся стороной вниз (греющим электрокабелем вверх) и крепко прижать. Нужная форма
участка согласно схеме укладки обеспечивается раскройкой ткани-подложки ножницами.
Важное указание:
Категорически запрещается укорачивать греющие
электрокабели нагревательного мата. При
надрезании нужно прорезать только ткань-подложку
и не повредить греющий электрокабель
.
В месте разреза греющий электрокабель можно осторожно согнуть и уложить следующее полотно
параллельно первому. Минимально допустимый радиус изгиба греющего электрокабеля равен
6-кратному диаметру кабеля.
Расстояние между
греющими
электрокабелями
параллельно
расположенных полотен
нагревательного мата
должно быть не менее 5
см.
Внимание!
Содержание
- Thermo 1
- Серии twin 1
- Система теплого пола 1
- Оглавление 3
- Общие указания 4
- Принцип работы 4
- Техобслуживание и сервисная служба 4
- Эксплуатация 4
- Общие указания по технике безопасности 5
- Комплект поставки 6
- Конструкция нагревательного мата 6
- Подготовка обогреваемых поверхностей пола 6
- Пример схемы укладки 6
- Составление схемы укладки 6
- Раскладывание нагревательного мата 7
- Измерение значения сопротивления и сопротивления изоляции 8
- Клей для плитки 8
- Заделка нагревательного мата с помощью клея для плитки 9
- Нанесение клея для плитки и механического защитного слоя 9
- Укладка коврового покрытия пвх паркета пробки 9
- Электроподключение 10
- Акт ввода в эксплуатацию 11
- Ввод в эксплуатацию 11
- Номинальное напряжение однофазная сеть переменного тока 230 в 50 гц 11
- Первое включение системы подогрева пола в случае мягких покрытий разрешается производить не раньше чем через 2 дня после приклеивания электронагревательного мата и укладки клея для плитки или устройства бесшовного пола для обеспечения медленного затвердевания плитки для клея или мастики необходимо производить прогрев пола постепенно в течение нескольких дней до укладки синтетических покрытий препятствующих диффузии пол необходимо прогреть в течение около 36 часов пока в полу больше не останется остаточной влажности не следует проводить окончательный ввод в эксплуатацию раньше истечения 5 дней после окончательного завершения пола 11
- По завершении всех работ застройщику передаются заполненный гарантийный талон схема укладки где указано положение нагревательных матов проводов и датчика а также руководство по монтажу и эксплуатации в гарантийный талон прилагаемый к нагревательному мату необходимо от руки вписать измеренное значение сопротивления и сопротивление изоляции заполненную заводскую табличку необходимо закрепить в доступном месте в распределительном шкафу 11
- Схема укладки и акт ввода в эксплуатацию 11
- Технические характеристики 11
- Сервисная служба и гарантия 12
- Утилизация упаковки и прибора отслужившего свой срок 12
