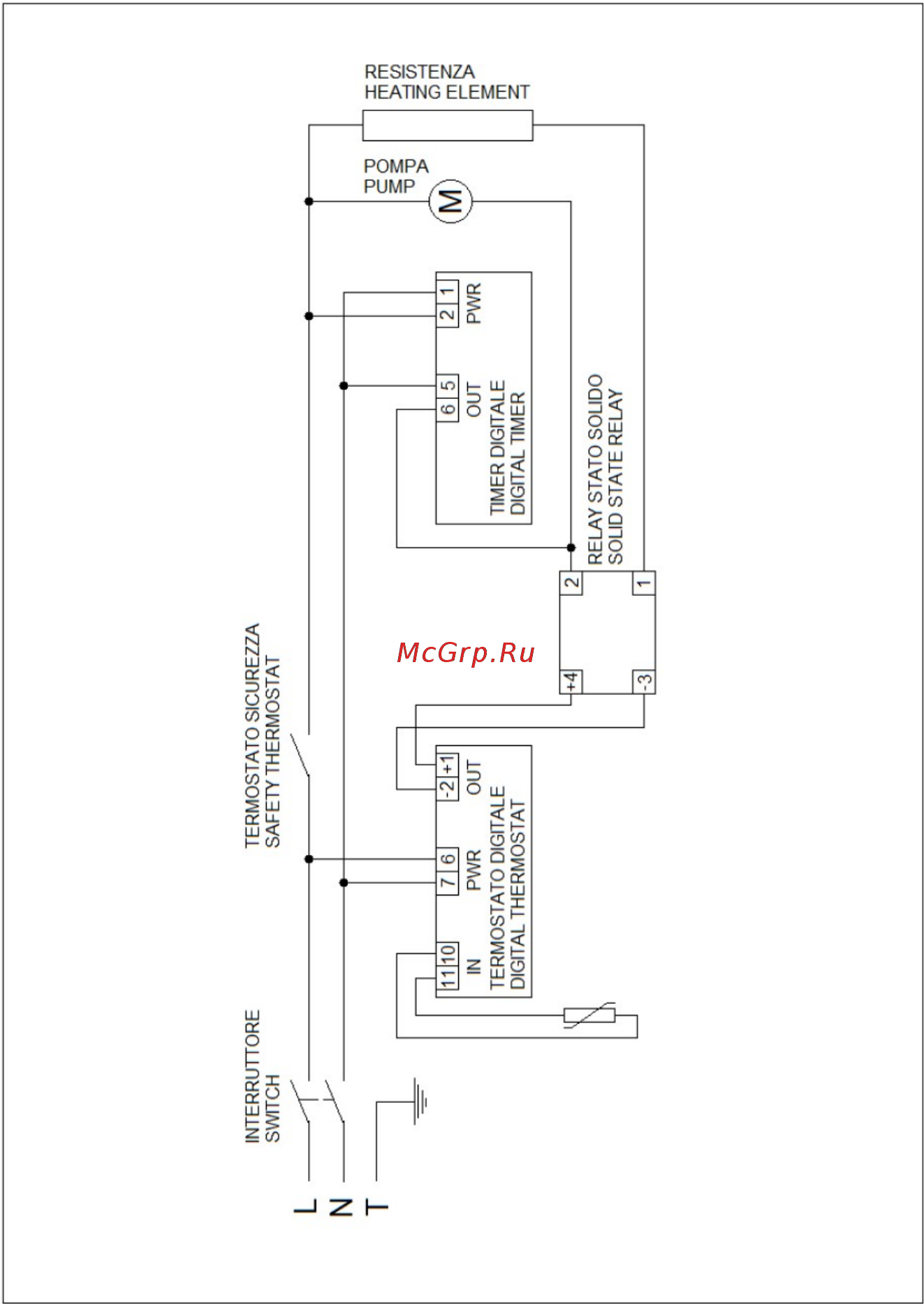

ЭЛЕКТРИЧЕСКАЯ СХЕМА
HEATING ELEMENT – НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
PUMP - НАСОС
PWR – POWER – ПИТАНИЕ
OUT - ВЫКЛЮЧЕННЫЙ
DIGITAL TIMER – ЦИФРОВОЙ ТАЙМЕР
SOLID STATE RELAY – БЕСКОНТАКТНОЕ РЕЛЕ
SAFETY THERMOSTAT – ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
IN - В
PWR – POWER – ПИТАНИЕ
OUT - ВЫКЛЮЧЕННЫЙ
DIGITAL THERMOSTAT – ЦИФРОВОЙ ТЕРМОСТАТ
SWITCH - ВЫКЛЮЧАТЕЛЬ
