7.6. Котел к дымоходу подключить при помощи соединительного патрубка, место

соединения тщательно уплотнить.

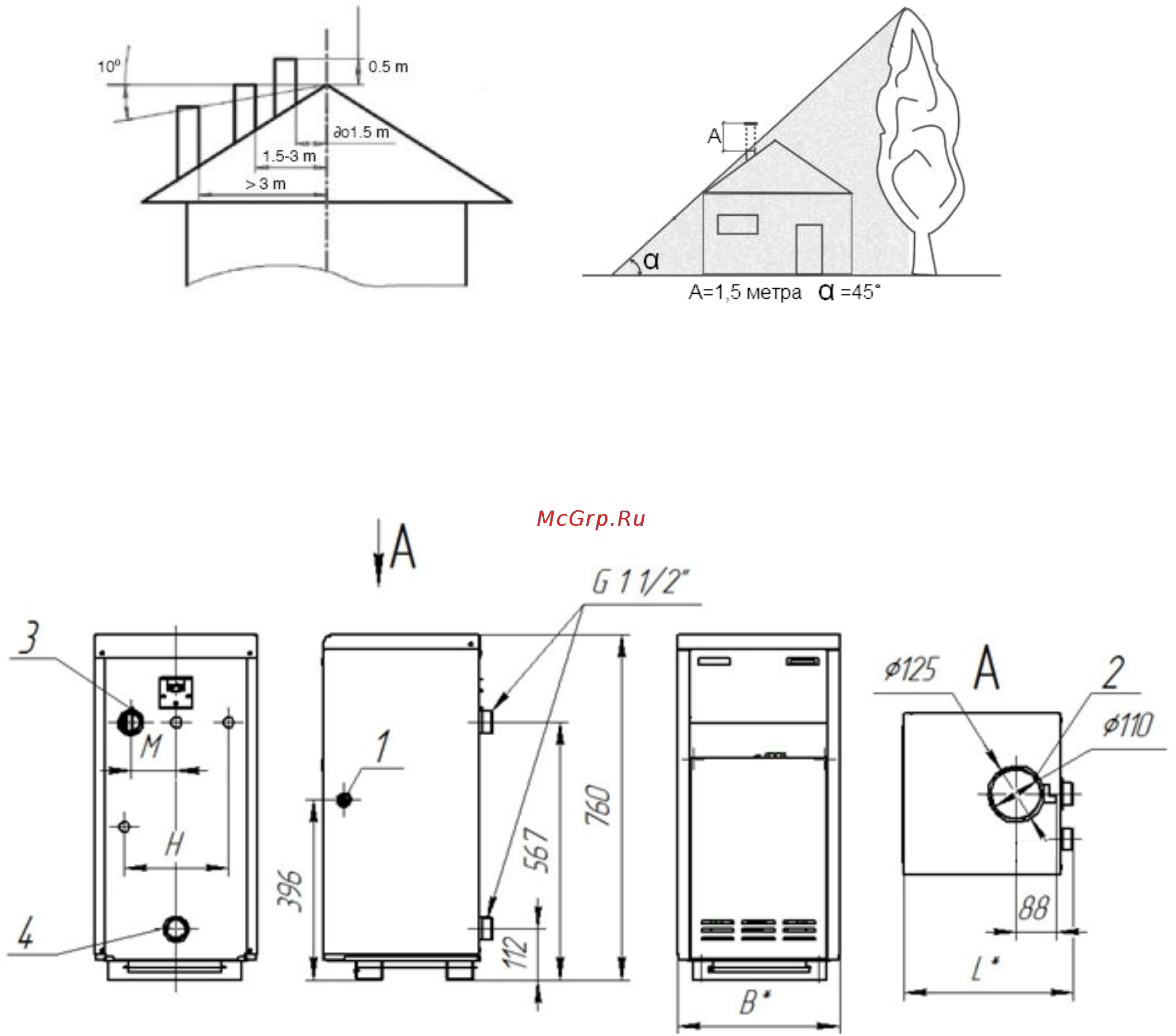

7.7. Оголовок дымохода должен быть выше "зоны ветрового подпора", высота

трубы над прилегающей частью крыши должна быть не менее 0,5 м. Если вблизи

дымохода находятся более высокие части здания, строения или деревья, то дымоход

должен быть выше границы "зоны ветрового подпора". Зоной ветрового подпора

является пространство, находящееся ниже условной линии, проведенной под углом

10° от наиболее высокой части здания, при условии что дымоход находится на

расстоянии более 3 метров от этой части или под углом 45° от ближайшего дерева.

7.8. Во избежание образования конденсата на поверхности стального дымохода,

рекомендуется тепло

изолировать трубу на высоту не менее 4 м любым

теплоизоляционным материалом толщиной до 2см.

7.9. Схема подключения котла к системе отопления с естественной циркуляцией

теплоносителя изображена на рисунке 2, габаритные и установочные размеры котла

указаны на рисунке 4.

газоподводящий патрубок; 2- патрубок для отвода продуктов сгорания;

3- подводящий патрубок теплоносителя; 4- отводящий патрубок теплоносителя.
