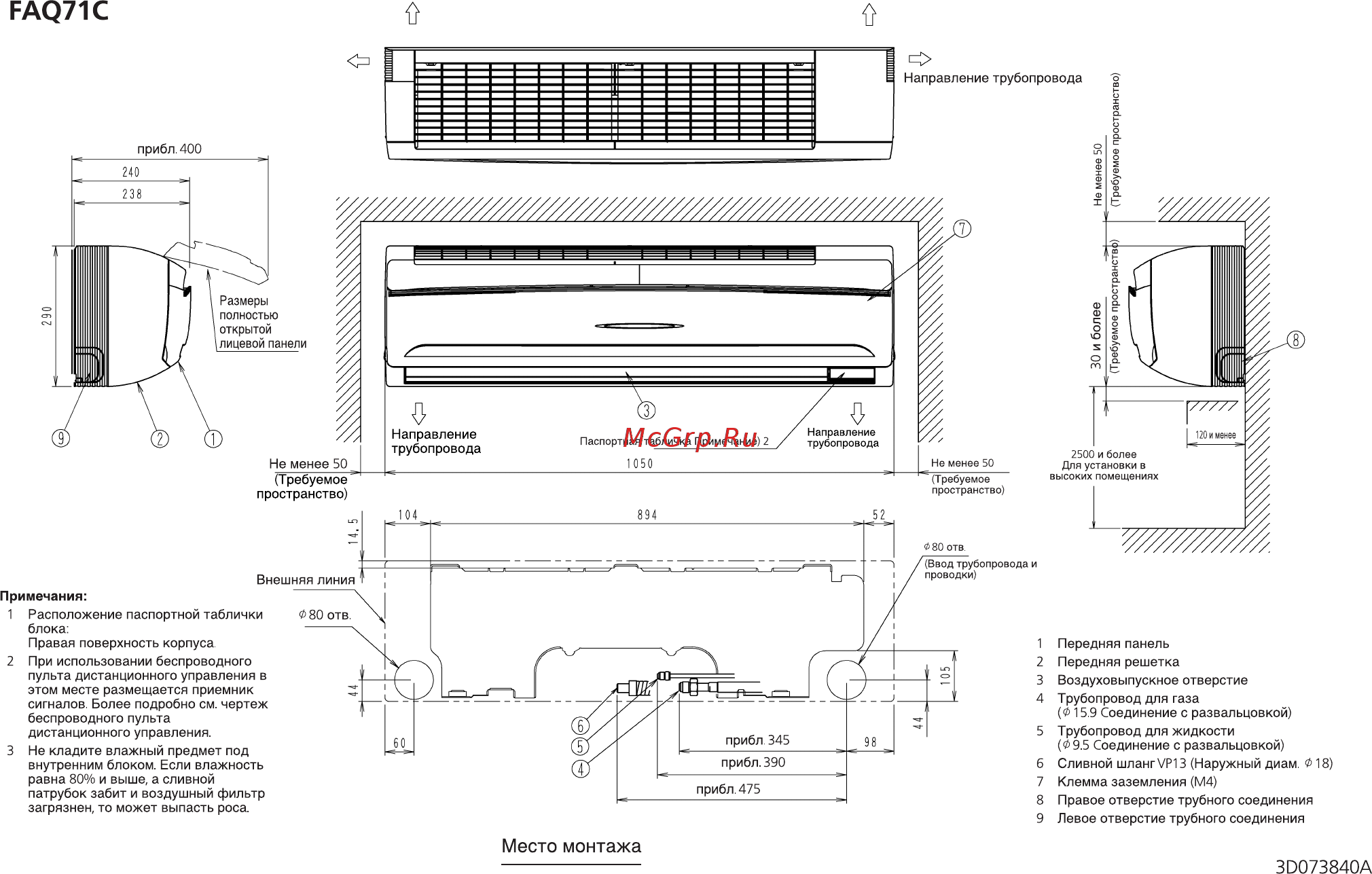

ЕА071С Направление трубопровода Паспортная табличка Примечание 2 Не менее 50 Требуемое пространство трубопровода Не менее 50 Требуемое пространство 2500 и более Для установки в высоких помещениях Ввод трубопровода и проводки Внешняя линия Примечания Расположение паспортной таблички 0 80 отв блока Правая поверхность корпуса 2 При использовании беспроводного пульта дистанционного управления в этом месте размещается приемник сигналов Более подробно см чертеж беспроводного пульта дистанционного управления 3 Не кладите влажный предмет под внутренним блоком Если влажность равна 80 и выше а сливной патрубок забит и воздушный фильтр загрязнен то может выпасть роса прибл 345 прибл 390 прибл 475 Передняя панель Передняя решетка Воздуховыпускное отверстие Трубопровод для газа 015 9 Соединение с развальцовкой Трубопровод для жидкости 0 9 5 Соединение с развальцовкой Сливной шланг Р13 Наружный диам 0 18 Клемма заземления М4 Правое отверстие трубного соединения Левое отверстие трубного соединения Место монтажа 30073840А
