4.5 Основные схемы подключений

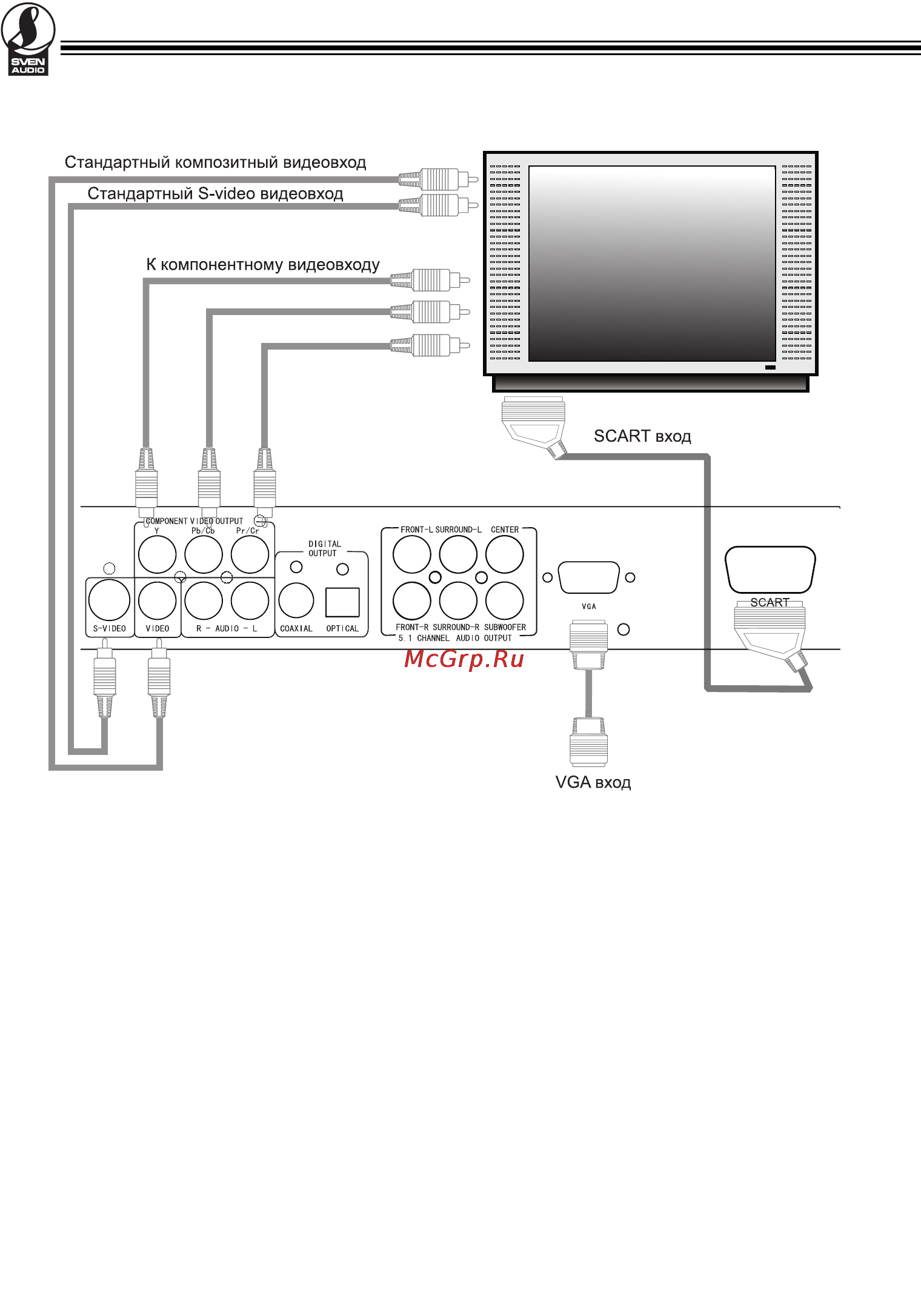

Подключение видеосистемы к DVDпроигрывателю

DVD!проигрыватель имеет 5 разъемов видеовыхода: стандартный, S! video, компонентный (Y Cb Cr), VGA и SCART. Сигнал

прогрессивной развертки (Y Pb Pr) берется с компонентного и VGA выходов.



Разъем композитного видеовыхода проигрывателя подключите аудиовидеокабелем (разъем желтого цвета) к видеовходу

(желтого цвета) вашего телевизора.



Разъем видеовыхода S!video проигрывателя подключите кабелем S!Video к входу S!Video вашего телевизора.



Разъем компонентного видеовыхода проигрывателя подсоедините компонентным (Y,Pb/Cb,Pr/Cr) видеокабелем к компо!

нентным входам вашего телевизора или монитора.



Разъем SCART проигрывателя подключите кабелем SCART к разъему SCART вашего телевизора.



Разъем VGA проигрывателя подключите кабелем VGA к разъему VGA вашего телевизора.

Примечание. В меню выберите тип видеовыхода в зависимости от способа подключения. Используете только один или два

способа подключения, большее количество подключений может вызвать помехи. Включения RGBвыхода на SCART, компо

нентного (Y Cb Cr), компонентного прогрессивного (Y Pb Pr) или VGA выходов проводят кнопкой VIDEO на пульте ДУ. Стан

дартный (композитный) и S video выходы включены постоянно.
