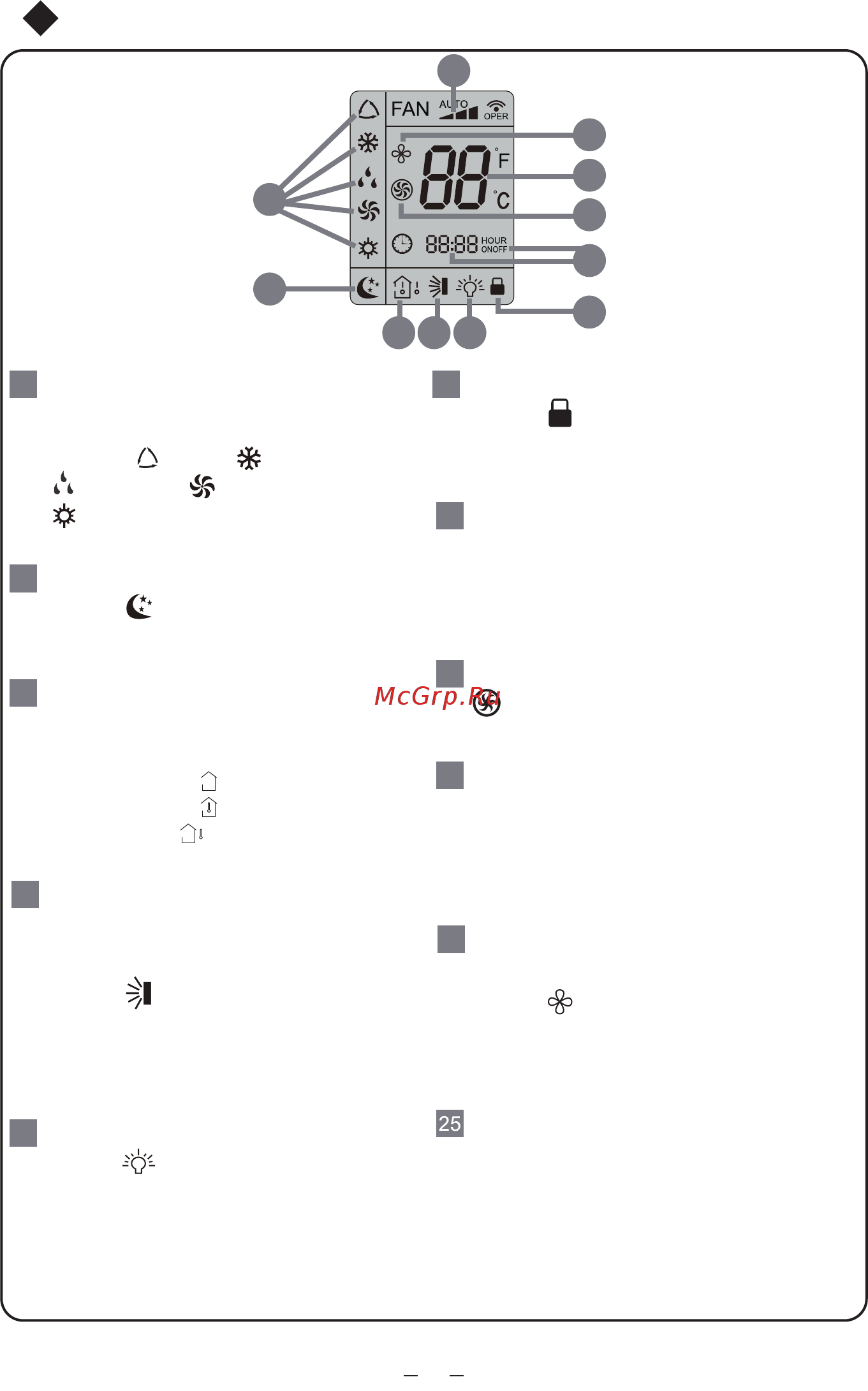

Эксплуатация пульта дистанционного управления
6
23
20
21
22
24
15
16
20
23
24
22
25
17 18 19
21
19
(Авто), (Охлаждение),
(Осушение), (Вентилятор)
(Обогрев ( Обогрев доступен только
для тепловых насосов).
15
18
17
16
Значок РЕЖИМ (MODE):
При нажатии кнопки РЕЖИМ, на
дисплее отображается текущего
режима:
Значок СОН (SLEEP):
Значок отображается при нажатии
кнопки СОН (SLEEP). При повторном
нажатии значок исчезает с дисплея.
Значок ТЕМПЕРАТУРА
(TEMP):
При нажатии кнопки
ТЕМПЕРАТУРА (TEMP), по очереди
отображаются (ранее заданная
температура), (температура в
помещении) ( температура
наружного воздуха).
Значок ПОЛОЖЕНИЕ
ЖАЛЮЗИ (SWING UP
AND DOWN):
Значок отображается при нажатии
кнопки ПОЛОЖЕНИЕ ЖАЛЮЗИ
(SWING UP AND DOWN). При
повторном нажатии значок исчезает с
дисплея.
Значок ПОДСВЕТКА (LIGHT):
Значок отображается при нажатии
кнопки ПОДСВЕТКА (LIGHT). При
повторном нажатии значок исчезает
с дисплея.
Значок БЛОКИРОВКА (LOCK):
Значок отображается при нажатии
кнопок "+" и “-” одновременно. При
повторном нажатии значок исчезает
с дисплея.
Значок ЗАДАННОЕ ВРЕМЯ
(SET TIME):
При нажатии кнопки
ТАЙМЕР (TIMER) на дисплее отобра-
жаются значки ВКЛ (ON) или ВЫКЛ
(OFF). В это же время отображается
заданное время.
отображается при нажатии кнопки
ТУРБО (TURBO). При повторном
нажатии значок исчезает с дисплея.
Значок ТУРБО (TURBO):
Значок Цифровая индикация
(DIGITAL):
Данное окно отображает
значение ранее заданной температуры.
В режиме СОХРАНИТЬ (SAVE) отобража-
ется значок "SE". Во время включения
функции оттайки отображается значок Н1.
Значок ФУНКЦИЯ ПРОДУВКИ
ИСПАРИТЕЛЯ (X-FAN):
Значок отображается при нажатии
кнопки ФУНКЦИЯ ПРОДУВКИ
ИСПАРИТЕЛЯ (X-FAN).При повторном
нажатии значок исчезает с дисплея.
СКОРОСТЬ ВЕНТИЛЯТОРА
(FAN SPEED):
Нажатием кнопки
ВЕНТИЛЯТОР (FAN) выберите
необходимую скорость вращения
вентилятора (АВТО-Низкая-Средняя-
Высокая). Ваш выбор отображается в
окне цифровой индикации, кроме АВТО-
скорости вентилятора
