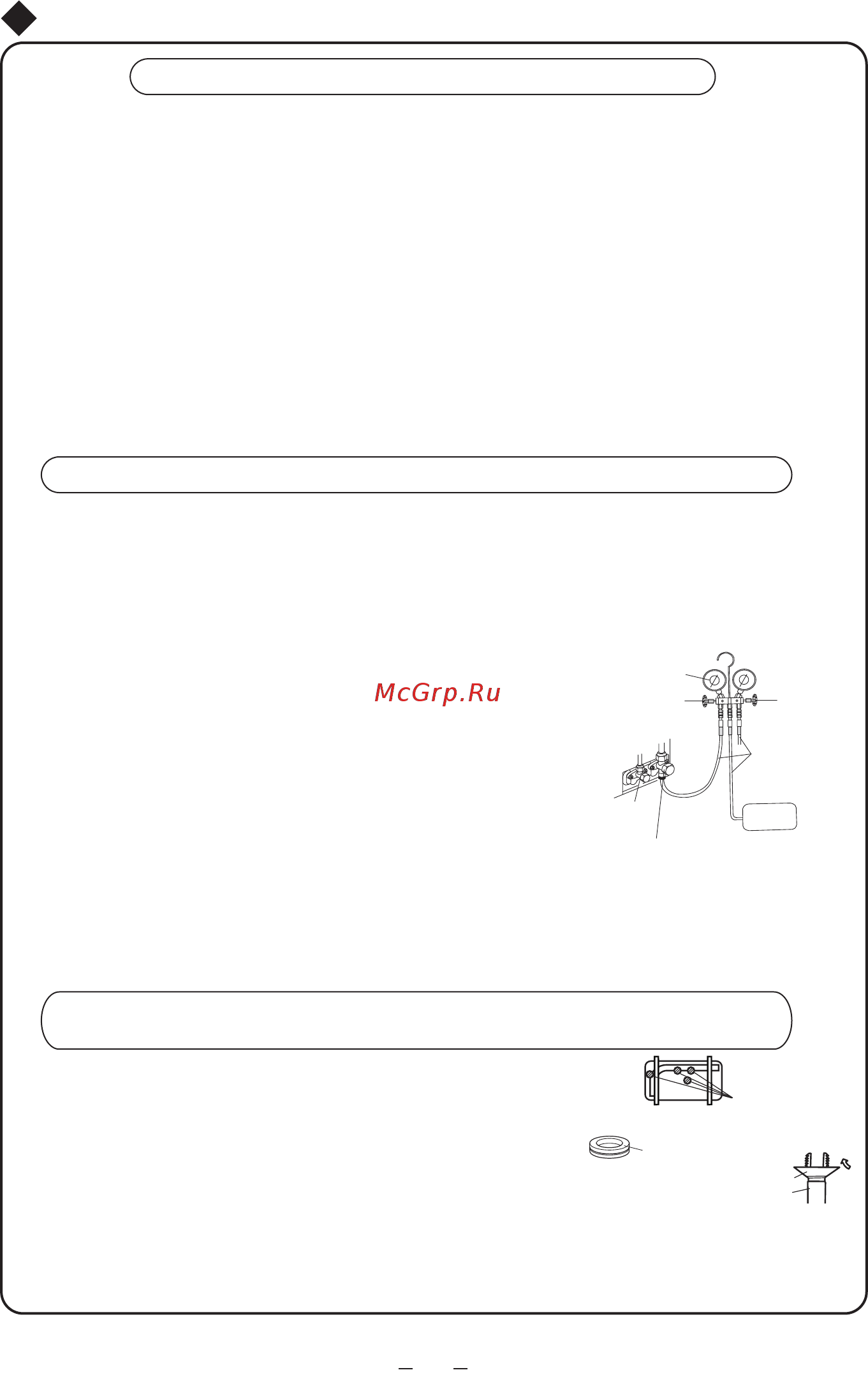

![Dantex RK-12SVGI [25/33] Электрическая схема](/views2/1240072/page25/bg19.png)
Монтаж наружного блока
Электрическая схема
Откачка воздуха вакуумным насосом и проверка утечек
1.
Снимите крышку с правой или лицевой панели наружного блока.
2. Снимите зажим с проводов, подсоедините провод электропитания
к клеммному разъему и зафиксируйте его.
3. В блоках, работающих только на охлаждение, и в блоках с тепловым насосом,
зафиксируйте кабель электропитания зажимом для проводов, затем с помощью зажима
зафиксируйте линию связи, затем подсоедините соответствующий клеммник.
4. Убедитесь, что контакты надежно закреплены.
5.
Снова установите крышку на боковой или лицевой панели.
ПРИМЕЧАНИЕ:
Некорректная прокладка и соединение проводов могут привести к неисправностям.
После прокладки проводов убедитесь, что в зоне питающего провода сохраняется
свободное пространство.
Данные, приведенные выше, предназначены для общего ознакомления. При монтаже
опирайтесь на фактические технические параметры.
●
●
●
1. Подсоедините шланг для заправки хладагента от маномет-
рического коллектора к сервисному порту вентиля низкого
давления (вентили низкого и высокого давления должны быть
закрыты).
2. Подсоедините накидную гайку шланга для заправки
хладагента к вакуумному насосу.
3. Полностью открутите рукоятку вентиля низкого и высокого
давления (Lo).
4. Включите вакуумный насос для откачки воздуха. В начале
процедуры слегка ослабьте соединительную гайку шланга от
вентиля низкого давления, чтобы проверить, проходит ли
воздух внутрь (изменился ли звук в вакуумном насосе, упала
ли отметка на мановакууметре до 0). Затем закрутите гайку.
5. Процедуру необходимо проводить в течение 15-30 минут и
убедиться, что значения мановакууметра составляют -1.0 х
10e5 Па (-76cmHg).
6. Полностью откройте вентили высокого и низкого давления.
7. Снимите шланг для заправки хладагента с конца низкона-
порного вентиля.
8. Закройте вентили низкого и высокого давления на
манометрическом коллекторе.
Рис.10
Манометр
- 70 см рт.ст.
вентиль низкого
давления (Lo)
открытый
вентиль
высокого
давления (Hi)
закрытый
шланг для заправки
хладагента
жидкостный вентиль
газовый вентиль
вакуумный
насос
Отвод конденсата с наружного блока
(Только для установок с тепловым насосом)
Во время Обогрева конденсат и талая вода в результате
оттайки должны выводиться из системы через сливной шланг.
Вставьте дренажную муфту на наружном блоке в отверстие
Φ25 на основной панели и прикрепите сливной шланг к муфте
таким образом, чтобы конденсатная вода могла свободно
выводиться через наружный блок. Необходимо насадить
дренажную пробку на отверстие диаметром Ф25.
Согласно фактическим параметрам монтажник может
определить, необходимы ли дренажные пробки для
остальных отверстий.
Нижняя рама
Отверстие для
слива воды
сливная пробка
Дренажная муфта
Шланг (доступен в продаже,
внутр.диаметр 16 мм)
23
