Установка нескольких машин в ряд

Требования к вытяжной системе

Рекомендуется устанавливать индивидуальный воздуховод. В случае если это невозможно,

используйте магистральный воздуховод. Смотрите рисунок ниже.

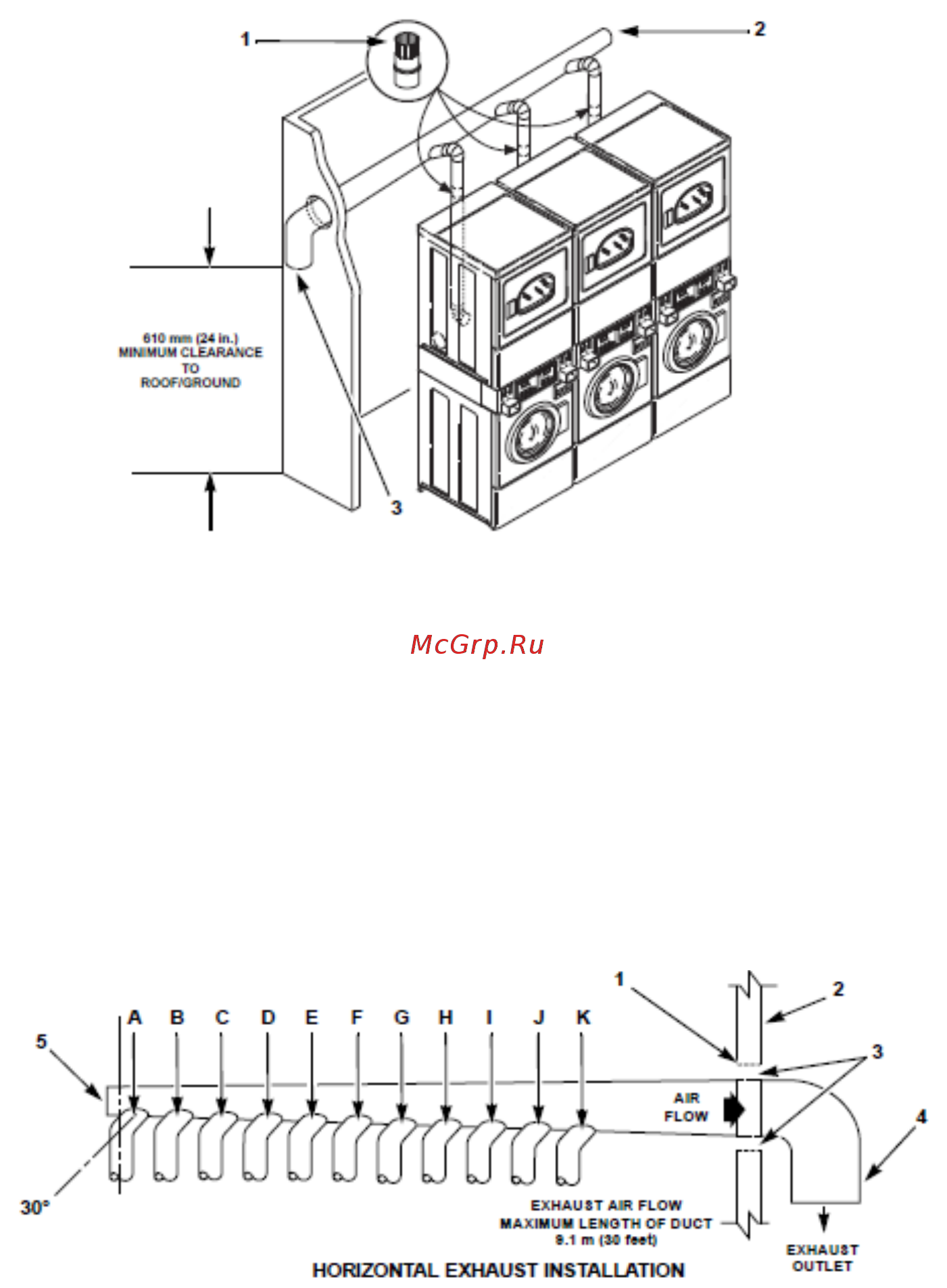

Рисунок 13

Минимальное расстояние до земли

1. Заслонка обратной тяги 58786 (приобретать у поставщика запчастей)

2. Должна быть предусмотрена заглушка для очистки трубопровода. Проверяйте

ежемесячно.

3. Колпак или плавно закругленное колено (не использовать крышки и экраны).

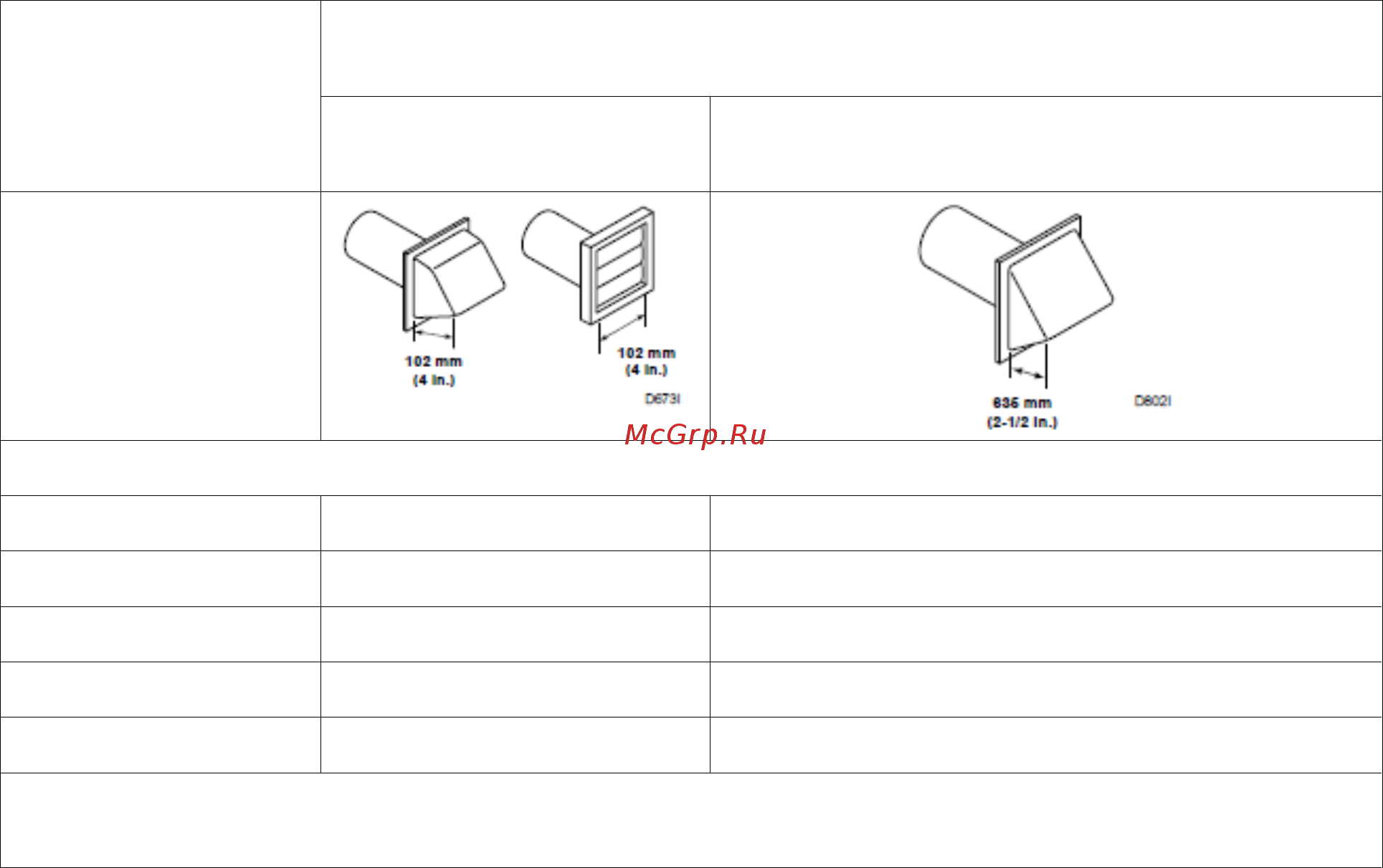

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ВЫТЯЖНОЙ СИСТЕМЫ

Рисунок 14

Airflow - Направление потока воздуха

Exhaustairflowmaximumlengthofduct- Максимальная длина воздуховода – 9,1 м (30 футов)

Exhaustoutlet - Выпускное отверстие

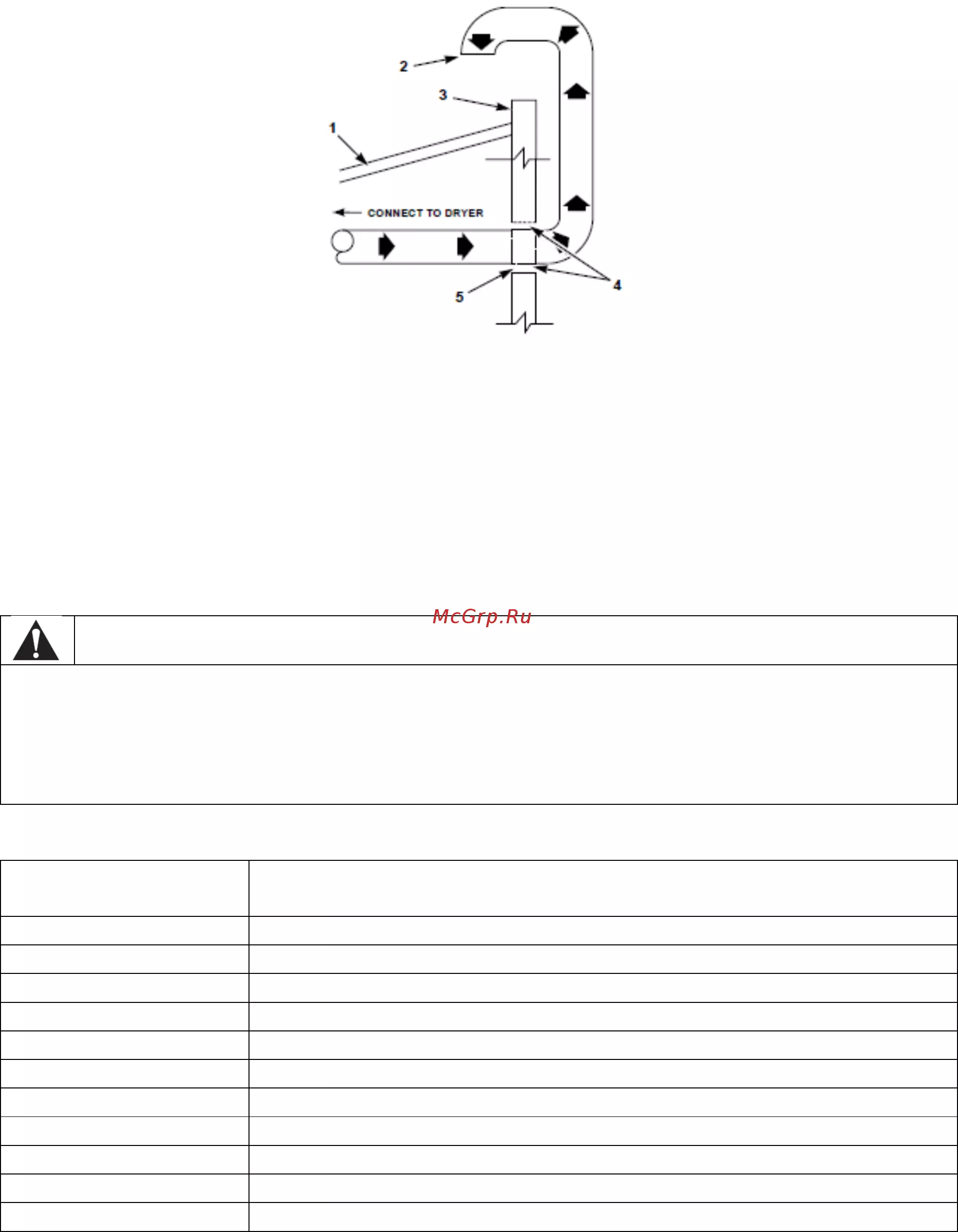

1. ПРИМЕЧАНИЕ: Размеры отверстия в стене или потолке (из горючих материалов), куда

вставляется вытяжной воздуховод, должны соответствовать местным нормам.

2. Стена

3. Свободное пространство минимум 20 мм (2 дюйма), если иное не предусмотрено

местными нормами.

4. Не использовать крышки и экраны

5. Заглушка для очистки трубопровода - Проверяйте ежемесячно
