30

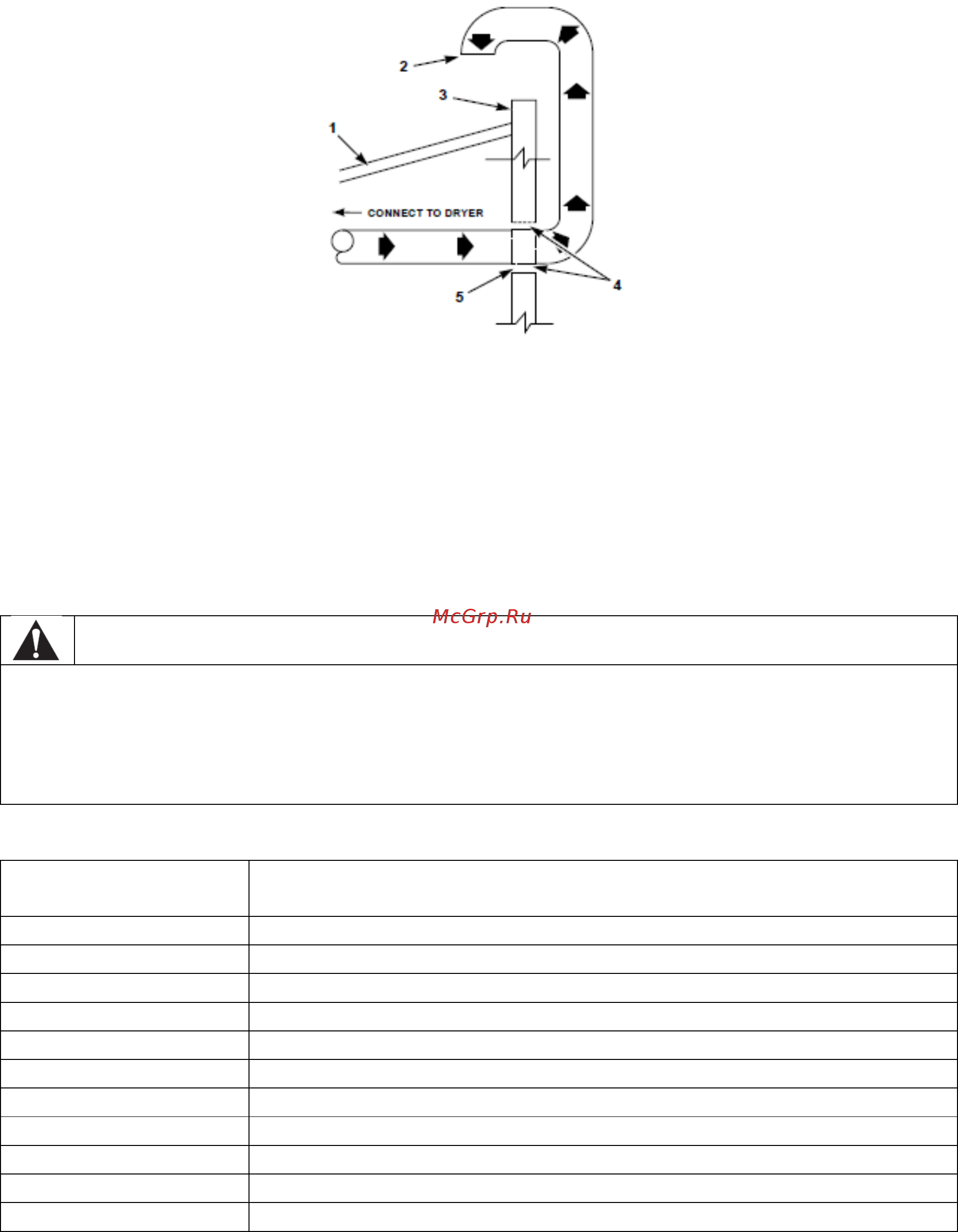

ВЕРТИКАЛЬНАЯ УСТАНОВКА ВЫТЯЖНОЙ СИСТЕМЫ
Рисунок 15
1. Крыша
2. Не использовать крышки и экраны
3. Стена
4. Свободное пространство минимум 20 мм (2 дюйма), если иное не предусмотрено
местными нормами.
5. ПРИМЕЧАНИЕ: Размеры отверстия в стене или потолке (из горючих материалов), куда
вставляется вытяжной воздуховод, должны соответствовать местным нормам.
ПРЕДУПРЕЖДЕНИЕ
Для того чтобы снизить опасность возникновения пожара и скопления горючих газов
КАТЕГОРИЧЕСКИ запрещается выводить отработанный воздух из машины в
проемы окон, дымоходы, газоотводные каналы или прилегающее невентилируемое
пространство, включая ниши, чердаки, подвалы, простенки и другие замкнутые
помещения.
Расположение
трубы
Минимальный диаметр магистрального воздуховода
A
102 мм (4 дюйма)
B
203 мм (8 дюймов)
C
229 мм (9 дюймов)
D
254 мм (10 дюймов)
E
279 мм (11 дюймов)
F
305 мм (12 дюймов)
G
326 мм (13 дюймов)
H
356 мм (14 дюймов)
I
381 мм (15 дюймов)
J
381 мм (15 дюймов)
K
406 мм (16 дюймов)
Заслонку обратной тяги, деталь №58786 (приобретается на месте), следует установить в
отверстие диаметром102 мм (4 дюйма) ВЕРТИКАЛЬНОЙ системы вытяжки. Это
необходимо для исключения обратной тяги в выключенной машине и сбалансирования
выпускного воздуха в системе вытяжного воздуховода в целом.
