38

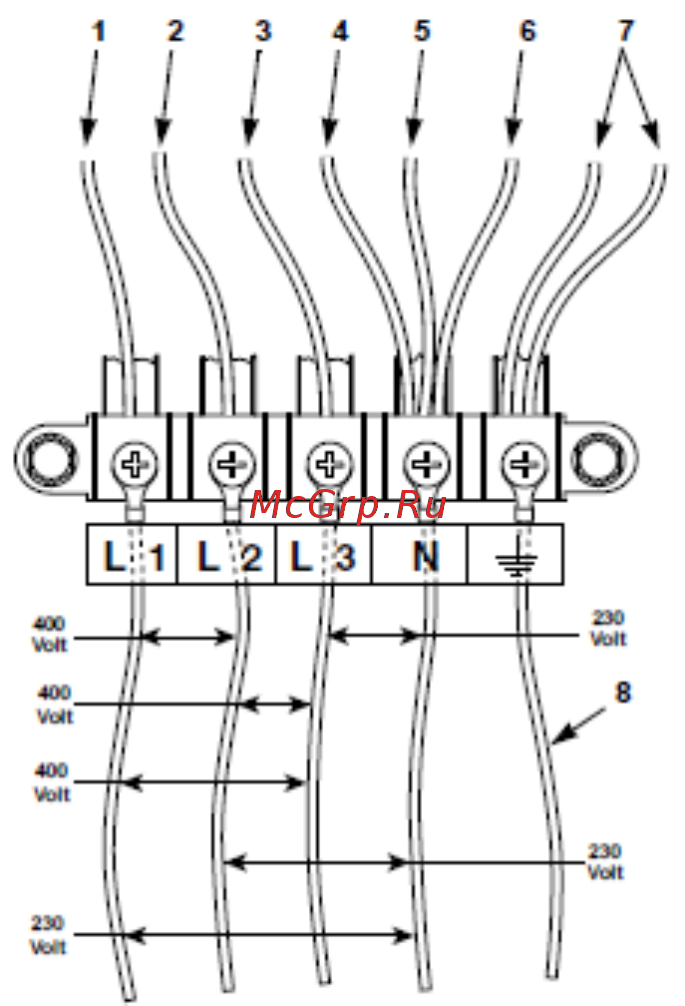

Рисунок 25
Клеммная колодка под однофазный ток 230 Вольт
Вид через заднюю съемную панель
1. Черный провод
2. Черный/белый провод
3. Черный/красный провод
4. Белый провод
5. Белый/красный провод
6. Белый/черный провод
7. Зеленый/желтый провод
8. Заземляющий провод
Перевод электропитания машиныс соединением по схеме «звезда» 400 Вольт на 2-
жильный провод однофазной сети питания с заземлением, 230 Вольт, 30 Ампер.
Смотрите Рисунки 25и 26:
1. Снимите заднюю панель доступа к электрическим деталям машины.
2. Уберите пластиковую пробку с отверстия в задней части машины.
3. Установите в отверстие компенсатор натяжения кабеля (поставляется вместе с
машиной).
4. Протяните кабель питания через отверстие. Смотрите Рисунок 24.
5. На клеммной колодке с быстроразъемными контактами отсоедините
черный/белый провод от L1 и присоедините к контактуL2.
6. Переместите черный/красный провод с L3 к L1.
7. Наклейте стикер 506113 (поставляется в комплекте) около двух табличек с
серийным номером. Обозначьте на стикерах правильное напряжение.
8. Разместите табличку801813 (поставляется в комплекте) под клеммную
колодку. Смотрите Рисунок 26.
9. Подсоедините провода как показано на Рисунке 26.
10. Установите съемную панель обратно.
