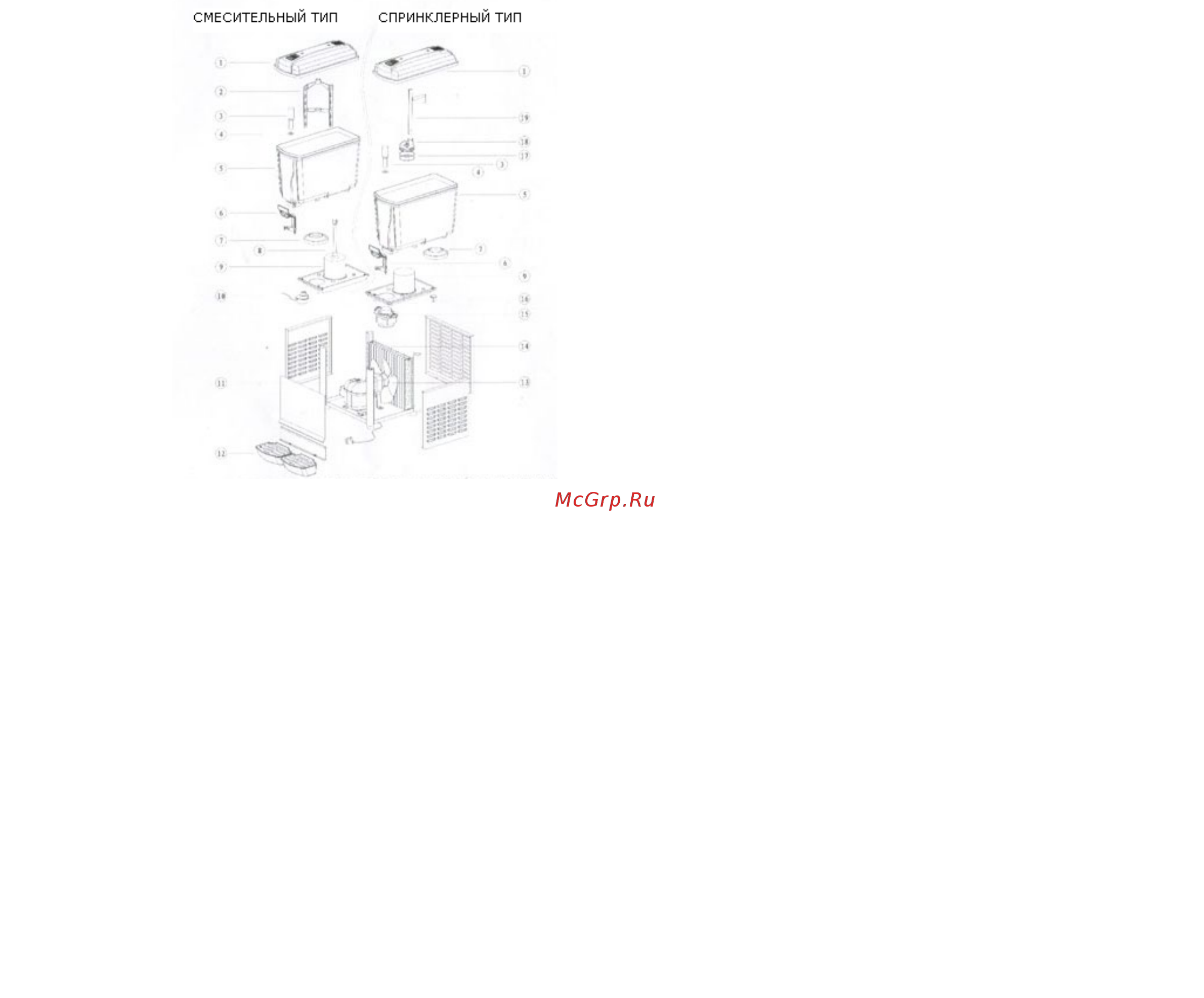

VIII. Покомпонентный чертёж

1. Верхняя крышка.

2. Смесительная лопатка.

3. Падающий груз.

4. Уплотнительное кольцо падающего

груза.

5. Контейнер для напитков.

6. Рычажок.

7. Уплотнительное кольцо

испарителя.

8. Держатель смесительной лопатки.

9. Испаритель.

10.Двигатель смесительной системы.

11.Компрессор.

12.Поддон.

13.Вентилятор.

14.Конденсатор.

15.Двигатель насоса.

16.Двухходовой кран.

17.Уплотнительное кольцо

спринклерного насоса.

18.Спринклерный насос.

19.Спринклерная трубка.
