КПЭМ-Х-ОМ РЭ

с.17

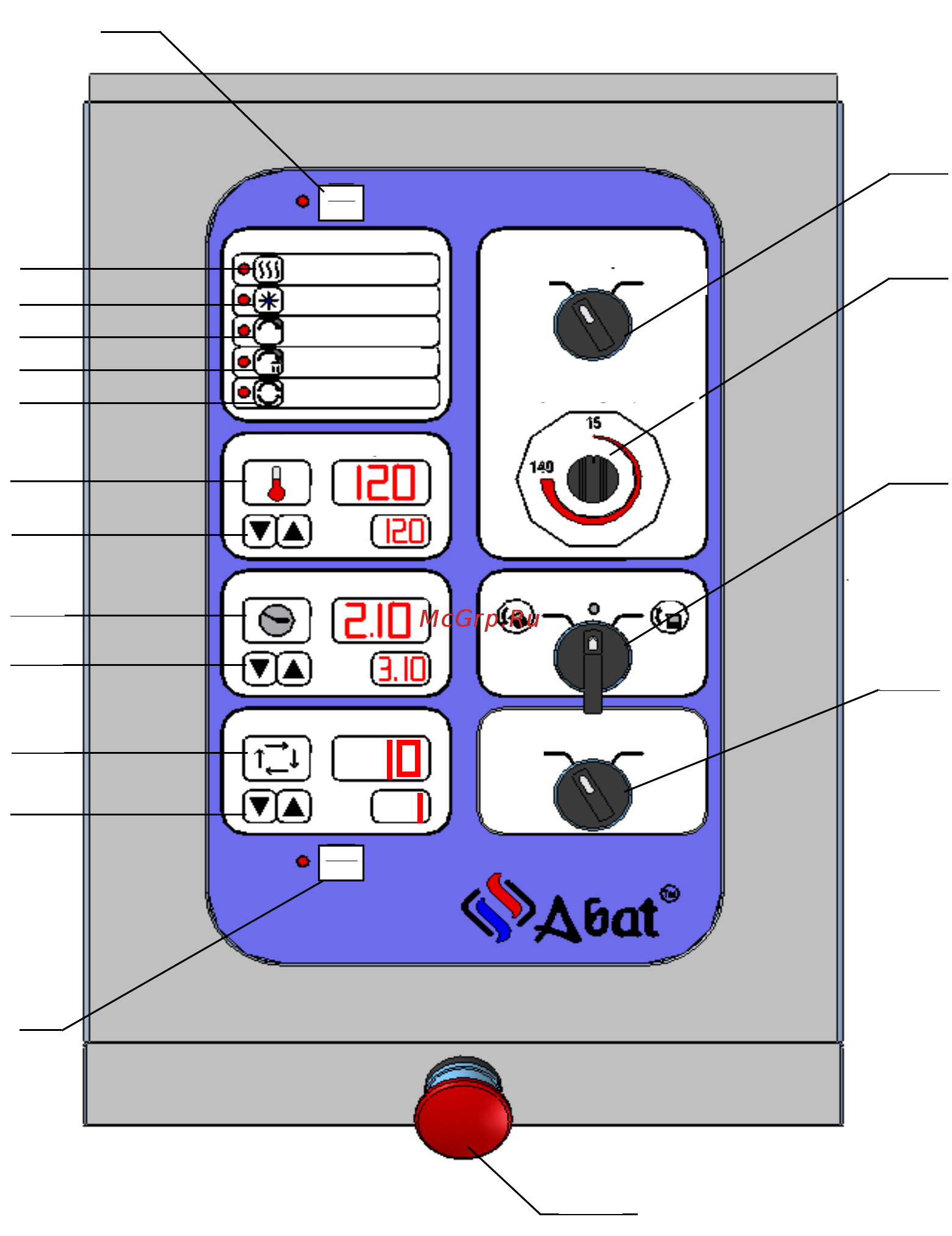

ПУЛЬТ УПРАВЛЕНИЯ

(РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ)

Рис. 3

1. Кнопка включения выключения котла (Вкл.\Откл.)

2. Кнопка режима «Нагрев»

3. Кнопка режима «Охлаждение»

4. Кнопка задания направления вращения миксера - «Вперед»

5. Кнопка задания направления вращения миксера - «Вперед с паузой»

6. Кнопка задания направления вращения миксера - «Вперед/назад»

7. Кнопка функции задания температуры

8. Кнопка функции задания больше или меньше

9. Кнопка функции задания времени

10. Кнопка функции задания собственных программ

11. Кнопка запуска котла в работу (Пуск/Стоп).

12. Включатель миксера

13. Потенциометр задания скорости вращения миксера

14. Переключатель поворота котла («Опрокидывание»)

15. Включатель для заполнения котла водой

16. Кнопка аварийного останова

Нагрев

Охлаждение

Вперед

Вперед с паузой

Вперед\Назад

Программа

Таймер

Температура

Режимы

Миксер

Скорость вращения

Опрокидывание

Залив воды

Вкл.

Откл.

Пуск

Стоп

Вкл.

Откл.
