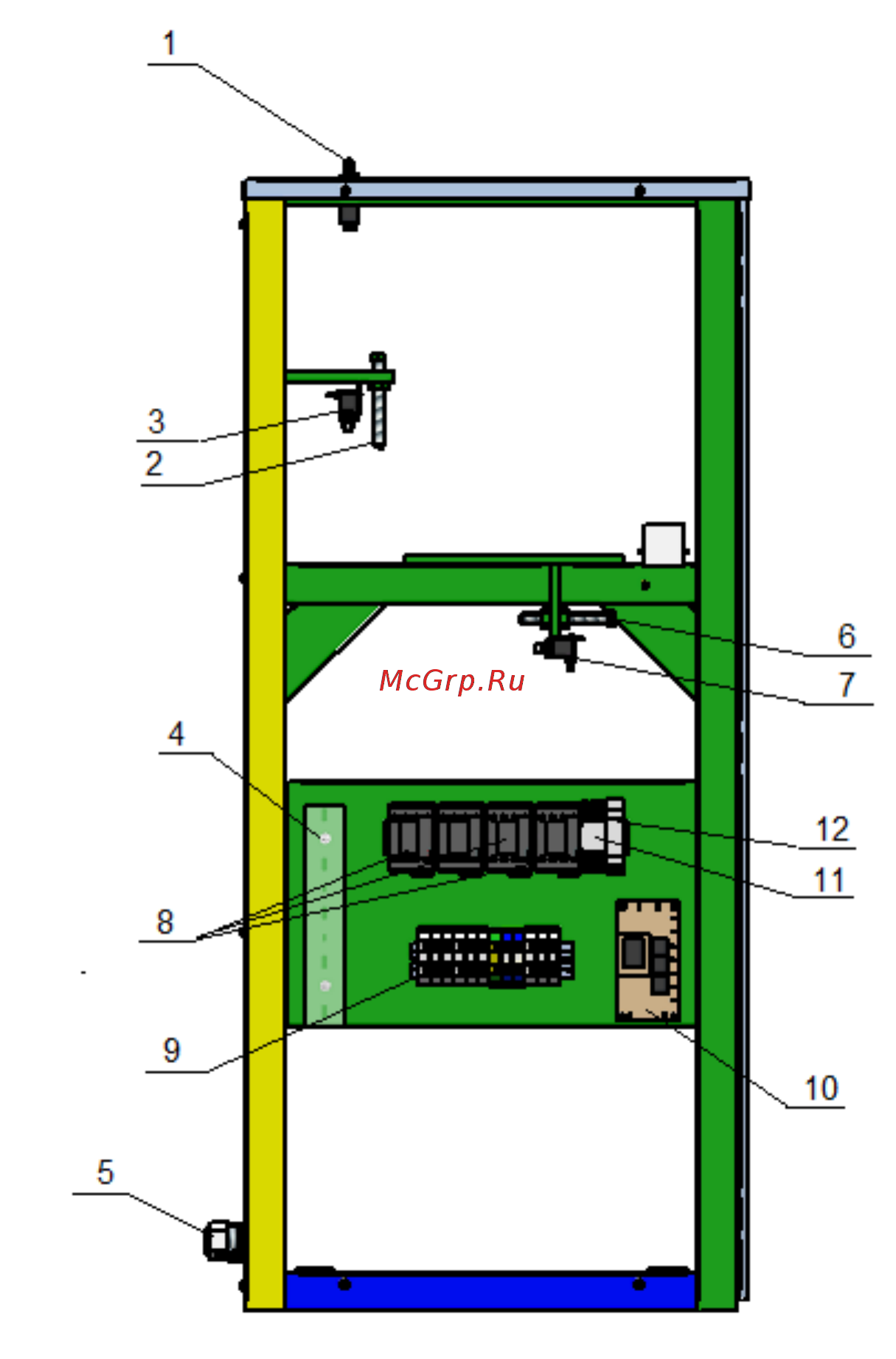

СТОЙКА ЛЕВАЯ

(расположение элементов)

Рис. 5

1 Конечный выключатель положения крышки

2 Ограничительный болт максимального опрокидывания котла

3 Конечный выключатель опрокинутого положения котла

4 Короб кабельный

5 Кабельный ввод КВГ

6 Ограничительный боль вертикального положения котла

7 Конечный выключатель вертикального положения котла

8 Пускатели включения ТЭН-ов

9 Клеммный блок

10 Блок управления пищевым котлом (БУПК)

11 Реле аварийного отключения ТЭНов

12 Электрический звонок аварийного давления
