Инструкция по эксплуатации

DVDпроигрыватель HD1060

4.5 Основные схемы подключений

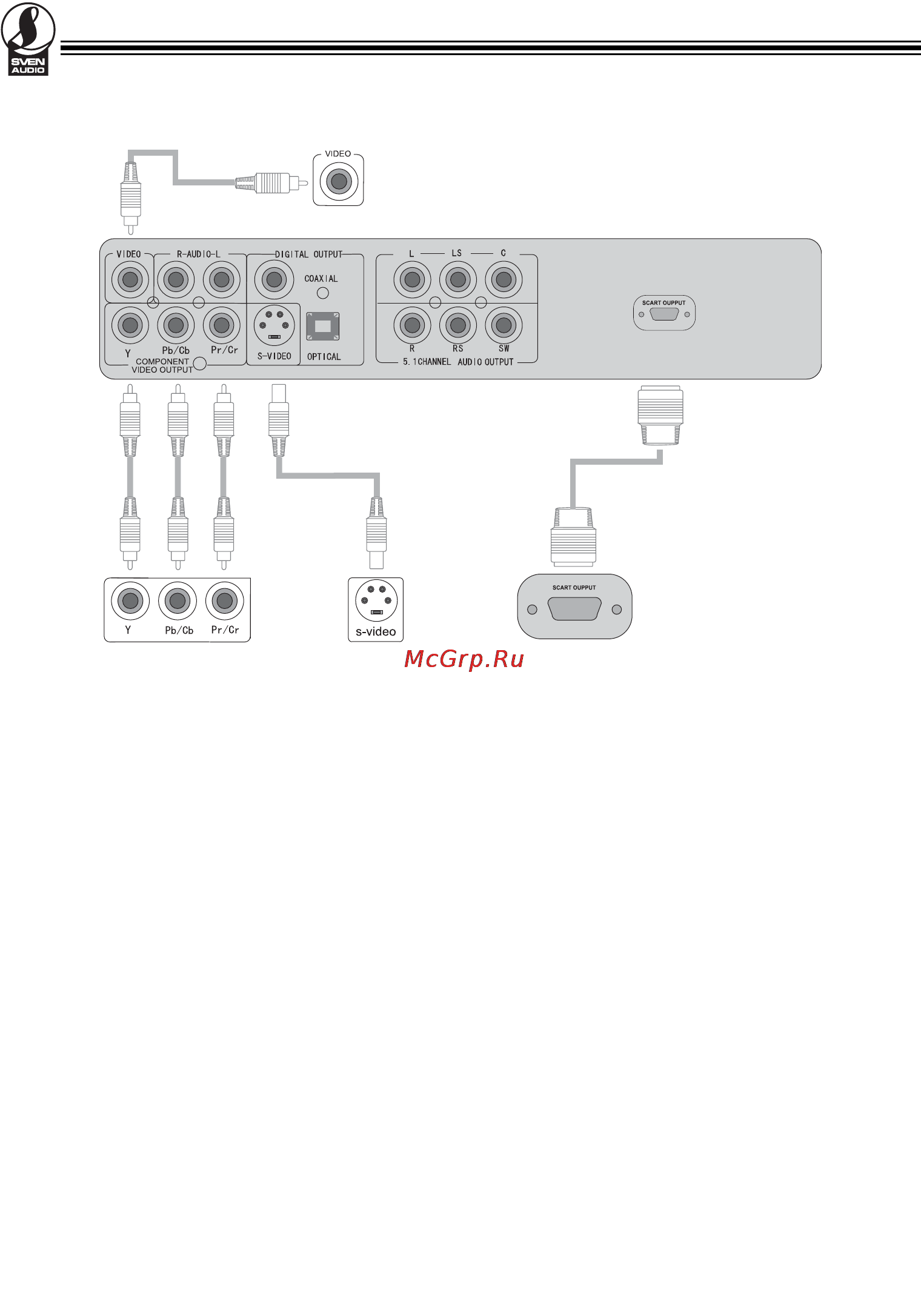

Подключение видеосистемы к DVDпроигрывателю

У проигрывателя имеется 4 разъема видеовыхода: стандартный (композитный), S=video, компонентный (Y Cb Cr) и SCART.

Сигнал прогрессивной развертки (Y Pb Pr) берется с компонентного выхода.



Разъем композитного видеовыхода проигрывателя подключите аудиовидеокабелем (разъем желтого цвета) к видеовходу

(желтого цвета) вашего телевизора.



Разъем видеовыхода S=video проигрывателя подключите кабелем S=Video к входу S=Video вашего телевизора.



Разъем компонентного видеовыхода проигрывателя подсоедините компонентным (Y,Pb/Cb,Pr/Cr) видеокабелем к компо=

нентным входам вашего телевизора или монитора.



Разъем SCART проигрывателя подключите кабелем SCART к разъему SCART вашего телевизора.

Примечание. В меню выберите тип видеовыхода в зависимости от способа подключения. Используете только один или

(в крайнем случае) два способа подключения, большее количество подключений может вызвать помехи.

Стандартный композитный видеовыход

Компонентный

видеовыход

Svideo

выход

SCART

выход
