Подключение домашнего кинотеатра

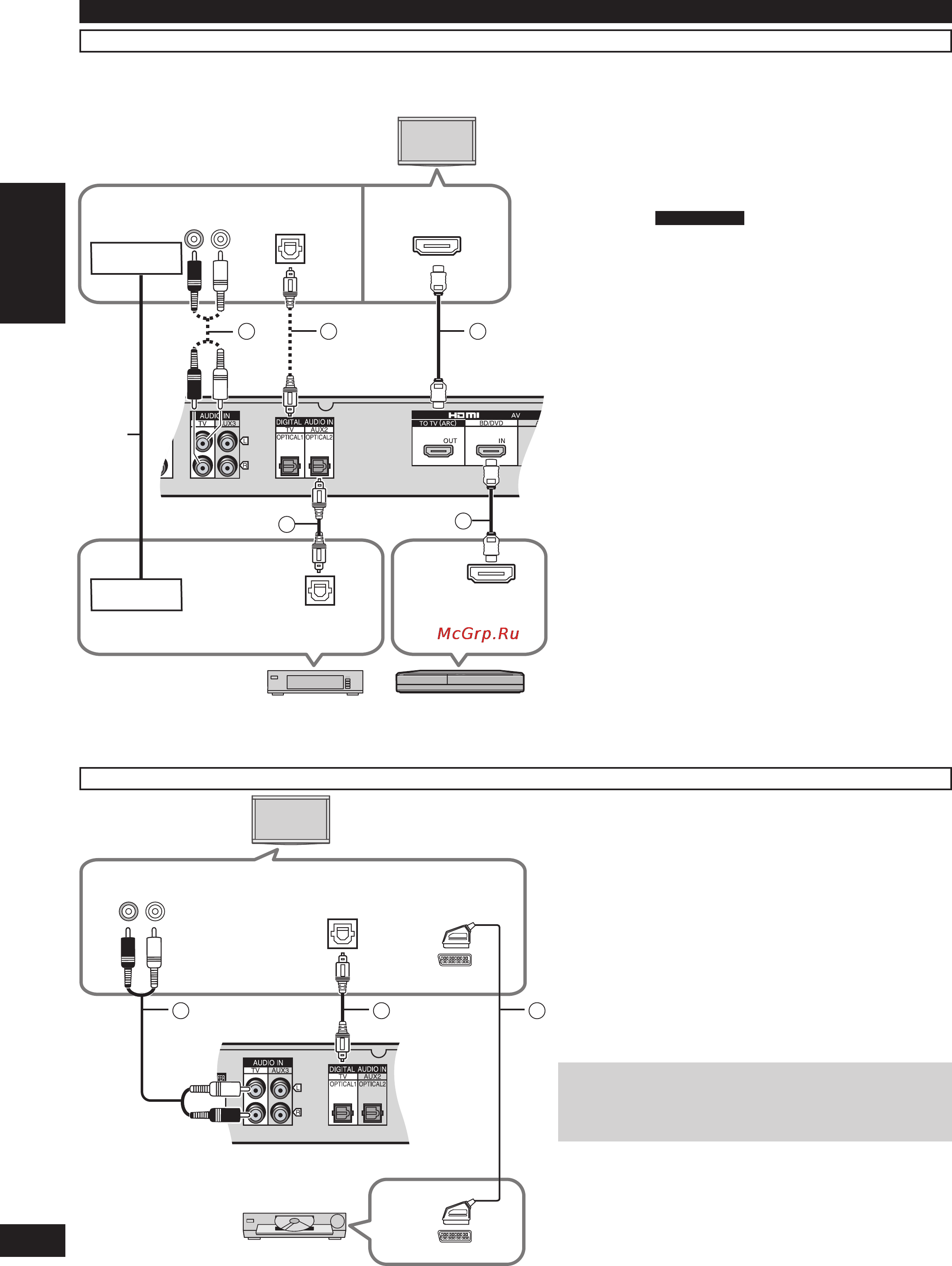

Основные подключения
Подключение аппаратуры с разъемом HDMI (телевизор, DVD рекордер и т.п.)
Простое подключение с помощью обратного аудиоканала (ARC)
(
➜
слева): Традиционно для выполнения настройки требуется 2
кабеля для подключения системы и телевизора: кабель HDMI и
волоконно-оптический кабель или стереокабель. Теперь благодаря
технологии ARC для подключения к ARC-совместимому телевизору
Вам понадобится только 1 кабель HDMI.
Рекомендуемый кабель HDMI является ARC-совместимым.
1
Кабель HDMI (приобретается отдельно)
При подключении телевизора и системы убедитесь, что
подключен к
TO TV (ARC)
.
При подключении ARC-совместимого телевизора соедините разъем [TO
TV (ARC)] данной системы с входным разъемом HDMI телевизора
(ARC-совместимым).
(Если телевизор оснащен ARC-совместимыми и несовместимыми разъемами,
выполните подключение к ARC-совместимому входному разъему HDMI).
Примечания:
•
Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.
•
Используйте кабели HDMI с высокой пропускной способностью
на которых есть логотип HDMI (как показано на обложке).
•
Рекомендуется использование высокоскоростного кабеля HDMI
при воспроизведении сигнала 1080p.
2
Волоконно-оптический кабель (приобретается отдельно)
•
Форма и положение штекера должны соответствовать разъему.
•
Не сгибайте!
3
Звуковой стереокабель (приобретается отдельно)
• Если подключение
2
невозможно, сделайте подключение
3
. Если
сделаны оба подключения, то при подключении телевизора к
настоящей
системе подключение
2
имеет приоритет над подключением
3
.
ARC (обратный аудиоканал)
Данная функция была добавлена к HDMI версии 1.4.
Благодаря этому посылаются цифровые аудиосигналы от входного разъема
HDMI телевизора и т.д. на выходной разъем HDMI данной системы.
• Для получения информации об ARC-совместимости подключенного
телевизора обратитесь к инструкции по эксплуатации телевизора.
Подключение телевизионной приставки и т.п.
4
Волоконно-оптический кабель (приобретается отдельно)
Подключите телевизионную приставку и т.п. к входному разъему HDMI
на этой системе. (
➜
слева, стр. 7) Если все входные разъемы HDMI
на этой системе используются, выполните данное подключение.
Если сделано подключение, указанное выше, и используется
телевизор Panasonic (VIERA), можно автоматически переключать вход
системы при переключении источника входного сигнала телевизора
(VIERA) на телевизионную приставку, как описано в разделе
«Настройка для автоматического переключения источника входного
сигнала на телевизионную приставку» на стр. 14.
Подключение аппаратуры к разъемам аудио (DVD плеер и т.д.)
1 32
Телевизор
Аудиовыход
R L
DVD плеер
и т.д.
Основной блок
1
Волоконно-оптический кабель (приобретается
отдельно)
• Форма и положение штекера должны соответствовать
разъему.
• Не сгибайте!
2
Звуковой стереокабель (приобретается отдельно)
Если задействован оптический разъем цифрового выхода,
используйте соединение
1
.
Если оптический разъем цифрового выхода не
задействован, используйте соединение
2
.
3
21-штырьковый кабель SCART (приобретается
отдельно)
Для выбора нужного типа видеокабеля
ознакомьтесь с инструкцией для аппаратуры,
которую вы подключаете.
Для прослушивания звука через данную систему
после выполнения всех подключений установите
режим входа на «TV » (Телевизор) и до минимума
уменьшите громкость на телевизоре.
3 2 1
1
4
Основной
блок
Цифровой
аудиовыход
(оптический)
Вход HDMI
Телевизор
Выход видео/
аудио HDMI
Плеер дисков Blu-ray/DVD
рекордер, Телевизионная
приставка и т.д.
Аудиовыход
R L
Телевизионная
приставка и т.д.
Цифровой
аудиовыход
(оптический)
HDMI IN
HDMI OUT
Кабель
HDMI
Подключение домашнего кинотеатра
6
2,3:Это соединение необходимо для подключения к
телевизору, несовместимому с ARC.
Для наслаждения звучанием телевизора.
Цифровой
аудиовыход
(оптический)
AV IN
AV
