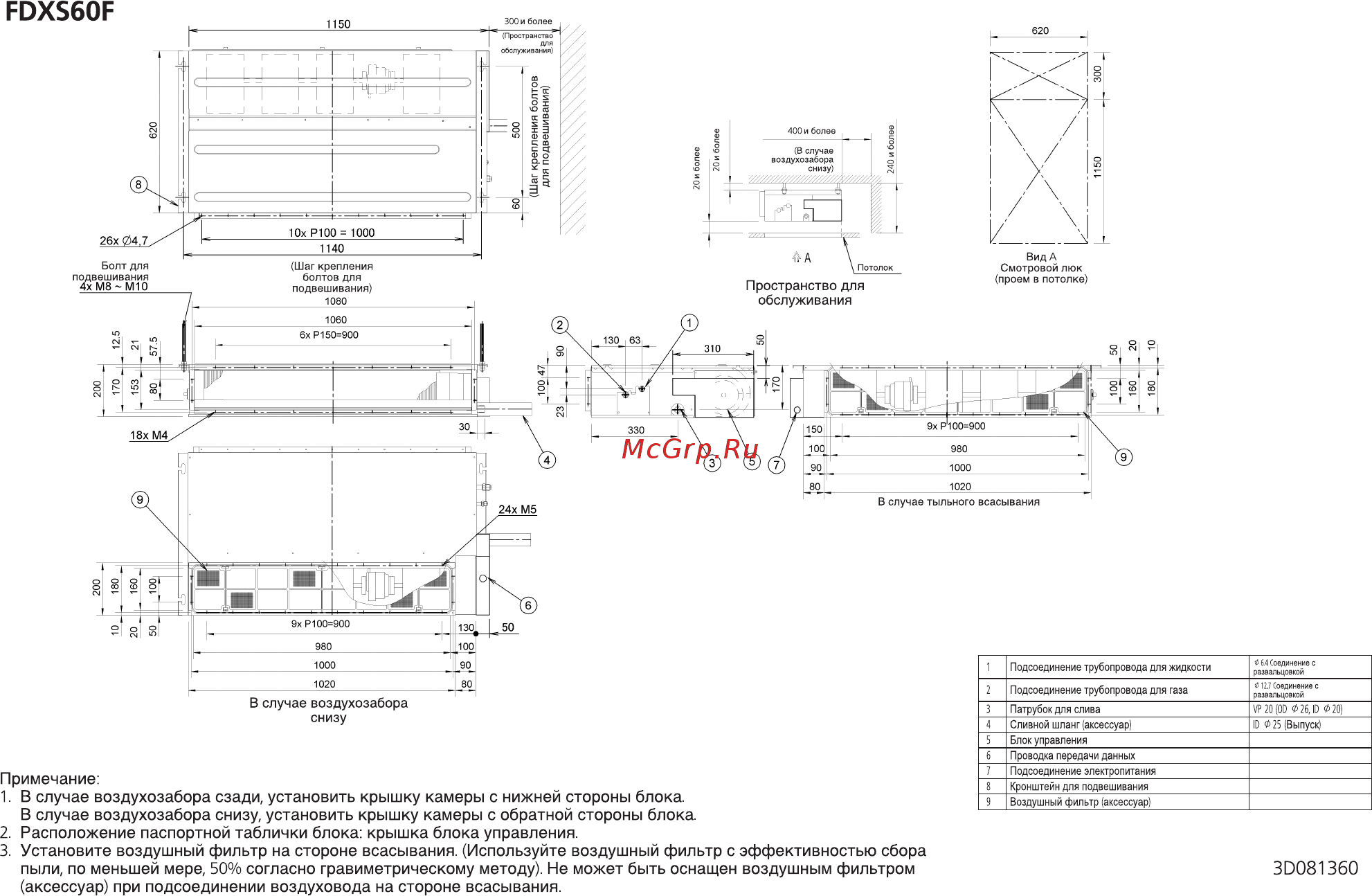

РОХЗбОЕ эоздухозаборг Юх Р100 1000 1140 Болт для подвешивания 4х М8 М10 Шаг крепления болтов для подвешивания 1080 ВидА Смотровой люк проем в потолке Пространство для обслуживания 1060 Бх Р150 900 1000 1020 В случае тыльного всасывания Эх Р100 900 980 1000 1020 В случае воздухозабора снизу Примечание 1 В случае воздухозабора сзади установить крышку камеры с нижней стороны блока В случае воздухозабора снизу установить крышку камеры с обратной стороны блока 2 Расположение паспортной таблички блока крышка блока управления 3 Установите воздушный фильтр на стороне всасывания Используйте воздушный фильтр с эффективностью сбора пыли по меньшей мере 50 согласно гравиметрическому методу Не может быть оснащен воздушным фильтром Подсоединение трубопровода для жидкости Ф 6 4 Соединение с Подсоединение трубопровода для газа Ф 12 7 Соединение с развальцовкой Патрубок для слива____________ Сливной шланг аксессуар ______ Блок управления Проводка передачи данных______ Подсоединение электропитания__ Кронштейн для подвешивания Воздушный фильтр аксессуар Ю 025 Выпуск 30081360
