Daikin FCQG50F + декор. панель BYCQ140DG Схема онлайн

Содержание

Похожие устройства

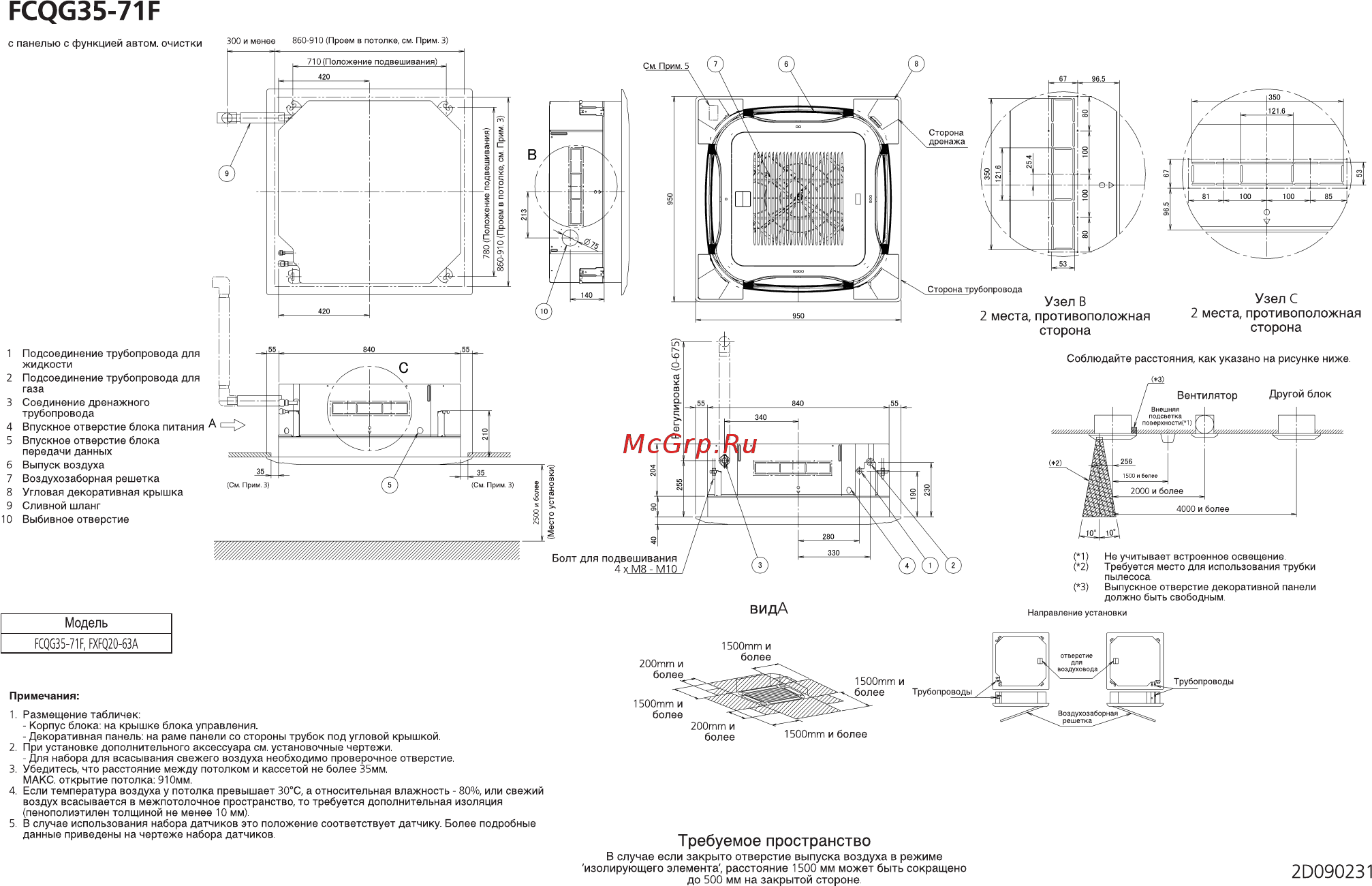

FCQG35 71F с панелью с функцией автом очистки 360 910 Проем в потолке см Прим 3 710 Положение подвешивания Узел В 2 места противоположная сторона Подсоединение трубопровода для жидкости Подсоединение трубопровода для газа Соединение дренажного трубопровода Впускное отверстие блока питания Впускное отверстие блока передачи данных Выпуск воздуха Воздухозаборная решетка Угловая декоративная крышка Сливной шланг Выбивное отверстие Узел С 2 места противоположная сторона Соблюдайте расстояния как указано на рисунке ниже Вентилятор Другой блок Не учитывает встроенное освещение Требуется место для использования трубки пылесоса Выпускное отверстие декоративной панели должно быть свободным Болт для подвешивания видА Модель FCQG35 71F FXFQ2O 63A 200mm и более _ Примечания 1 Размещение табличек Корпус блока на крышке блока управления Декоративная панель на раме панели со стороны трубок под угловой крышкой 2 При установке дополнительного аксессуара см установочные чертежи Для набора для всасывания свежего воздуха необходимо проверочное отверстие 3 Убедитесь что расстояние между потолком и кассетой не более 35мм МАКС открытие потолка 910мм 4 Если температура воздуха у потолка превышает 30 С а относительная влажность 80 или свежий воздух всасывается в межпотолочное пространство то требуется дополнительная изоляция пенополиэтилен толщиной не менее 10 мм 5 В случае использования набора датчиков это положение соответствует датчику Более подробные данные приведены на чертеже набора датчиков 1500mm и более 1500mm и более 1500mm и более 200mm и более 1500mm и более Требуемое пространство В случае если закрыто отверстие выпуска воздуха в режиме изолирующего элемента расстояние 1500 мм может быть сокращено 2D090231
