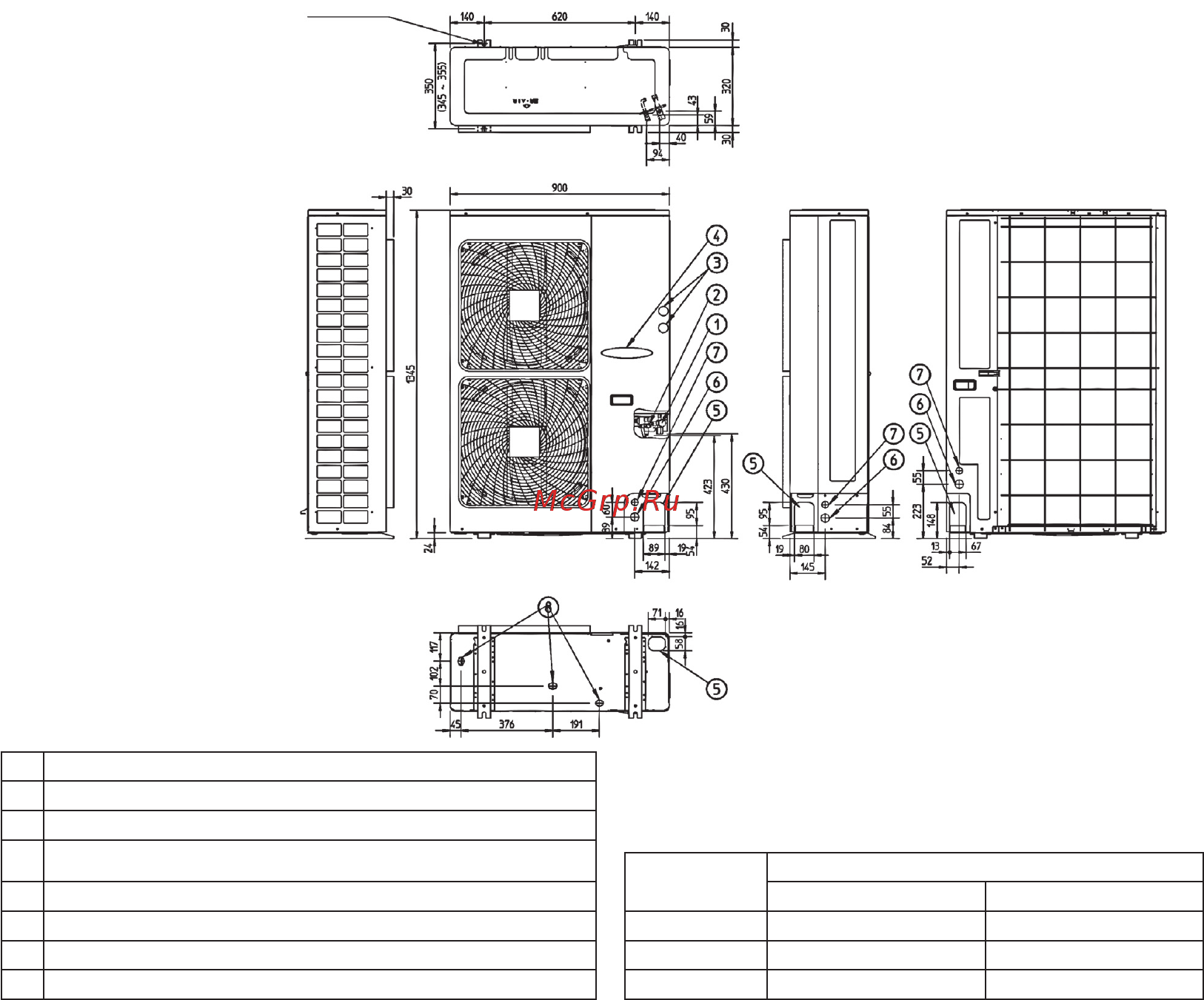

RXYSQ-P8Y1

Отверстие для

анкерного

болта 4-М12

1 Соединение трубки для газа А

2 Соединение трубки для жидкости Ø 9,5 раструб

3 Порт обслуживания (в блоке) (2х)

Клемма соединения электронных компонентов и вывод заземления М5

(в распределительной коробке)

5 Вход для трубы подачи хладагента

6 Вход питания (выбиваемое отверстие Ø34)

7 Вход проводов управления (выбиваемое отверстие Ø27)

8 Сливное отверстие

МОДЕЛЬ

При подключении RA С корректировкой VRV

RXYSQ4P8Y1 Ø19,1 Пайка Ø15,9 Раструб

RXYSQ5P8Y1 Ø19,1 Пайка Ø15,9 Раструб

RXYSQ6P8Y1 Ø19,1 Пайка Ø19,1 Пайка

3TW30374-1B
