6 Русский
• Система группового управления
Один пульт дистанционного управления управ-
ляет несколькими (не более 16) внутренними
блоками.
В каждом внутреннем блоке установлен соб-
ственный датчик температуры воздуха на
входе, необходимый для раздельного управ-
ления температурой согласно настройкам на
пульте дистанционного управления.
• Система управления с двумя ПДУ
Два ПДУ управляют одним внутренним бло-
ком (в случ
ае системы с групповым управле-
нием – одной группой внутренних блоков).
Блок эксплуатируется индивидуально.
ПРИМЕЧАНИЕ
• При создании системы группового управления
и системы управления с двумя пультами
дистанционного управления или при замене
способа управления проконсультируйтесь с
местным дилером.
• Не изменяйте самостоятельно сочетания и
настройки для групповой работы и системы
управления с двумя ПДУ, а обратитесь к мест-
ному дилеру.

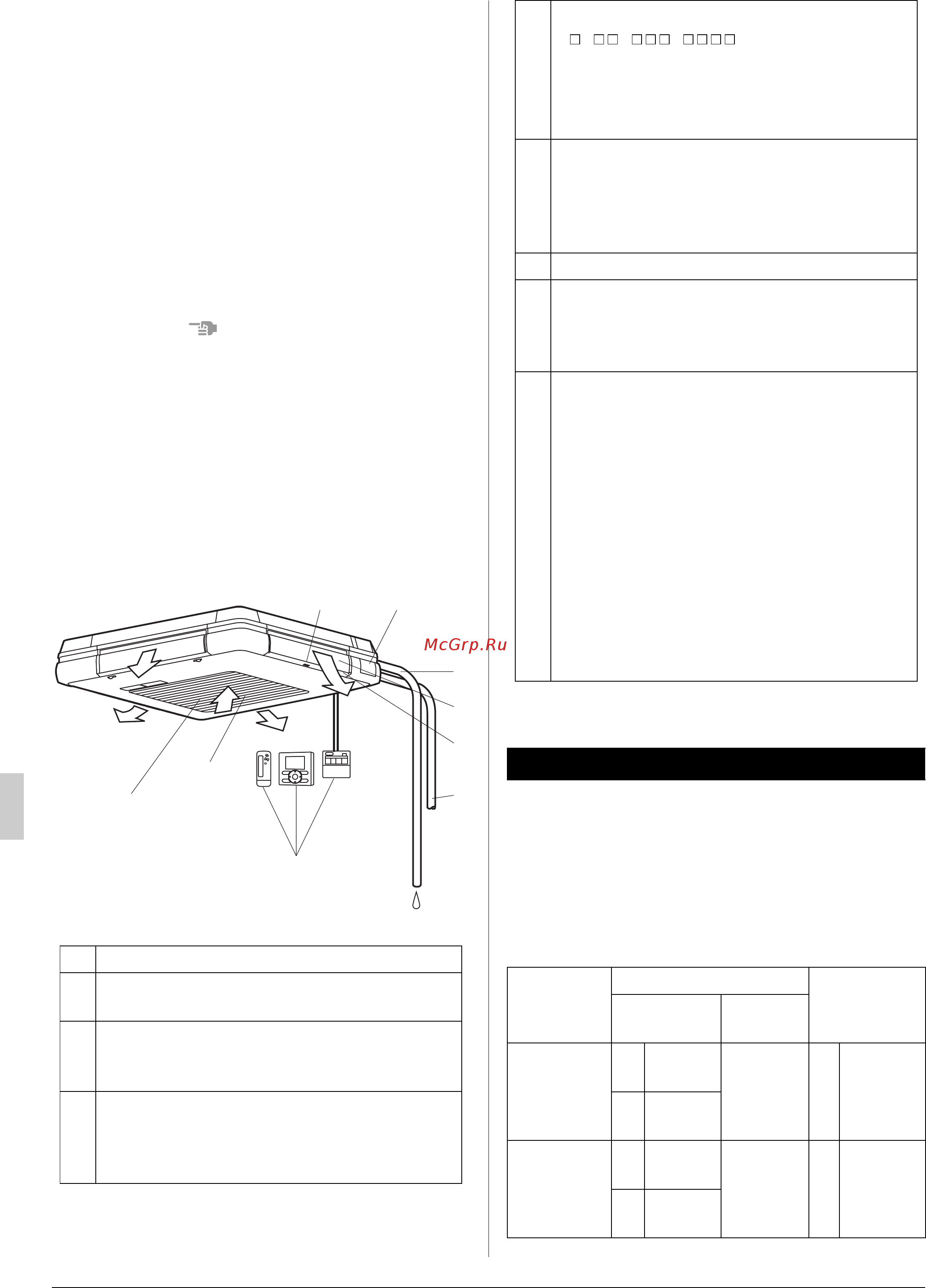

Наименования и функции компонентов
a Воздуховыпускное отверстие
b
Горизонтальная заслонка (в воздуховы-
пускном отверстии)
c
Решетка воздухозаборника
(См. раздел “8. ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ” на стр. 11)
d
Воздушный фильтр (в решетке возду-
хозаборника)
(См. раздел “8. ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ” на стр. 11)
i
a
b
g
f
c
eh
d
Если температура или влажность выходят за
указанные ниже пределы, возможно срабатыва-
ние предохранительных устройств и прекраще-
ние работы кондиционера, а также утечка воды
из внутреннего блока.
3-1. FUQ
ОХЛАЖДЕНИЕ [°C]
e
Маркировка выхода воздуха
()
Используйте данную маркировку,
чтобы правильно установить направле-
ние воздуха.
(только для BRC1E52)
f
Пульт дистанционного управления
(опция)
В зависимости от конфигурации
системы пульт дистанционного управ-
ления может быть не нужен.
g Дренажная труба
h
Дренажное устройство (встроенное)
С его помощью отводится влага, скон-
денсированная из окружающего воз-
духа во время ег
о охлаждения.
i
Трубопровод для хладагента
Проводка
Проводка питания (только для модели
FXUQ)
Заземляющий провод (Примечание)
(Примечание) Этот провод предназна-
чен для отвода тока от
внутреннего блока на
землю для предотвра-
щения поражения элек-
трическим током и
возгорания в случае воз-
никновения непредви-
денной ситуации.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
НАРУЖНЫЙ
БЛОК
ВНУТРЕННЯЯ
ТЕМПЕРАТУРА
НАРУЖНОГО
ВОЗДУХА
ТЕМПЕРА-
ТУРА
ВЛАЖ-
НОСТЬ
RZQG71·
100·125·140
DB
от 18 до
37
80%*
или
ниже
DB
от –15 до
50
WB
от 12 до
28
RZQ200
DB
от 21 до
37
80%*
или
ниже
DB
от –5 до
46
WB
от 14 до
28
, , ,
09_RU_3P170549-16R.fm Page 6 Friday, September 28, 2012 7:40 PM
